— Česky Variomat Touch — 09.09.2022-Rev. C
1 Čerpadlo „PU“
2 Odvzdušňovací šroub „AV“
3 Lapač nečistot „ST“
• Uvolněte odvzdušňovací šroub (2) čerpadla (1) a odvzdušňujte čerpadlo,
dokud nevytéká voda bez bublinek.
• Zašroubujte odvzdušňovací šroub (2) a pevně jej utáhněte.
• Zkontrolujte těsnost odvzdušňovacího šroubu (2).
Upozornění!
Opakujte odvzdušnění, pokud čerpadl
o nečerpá.
8.6 Nastavte parametry řízení v zákaznickém menu
Pomocí zákaznického menu lze korigovat nebo vyvolat hodnoty specifické pro
zařízení. Při prvním uvedení do provozu musí být nejdříve přizpůsobena
nastavení z továrny podmínkám specifickým pro zařízení.
– Pro úpravu továrních nastavení, 10.3 "Provést nastavení v řízení",
231.
– Pro informace k obsluze řízení, 10.1 "Manipulace s ovládacím
panelem", 231.

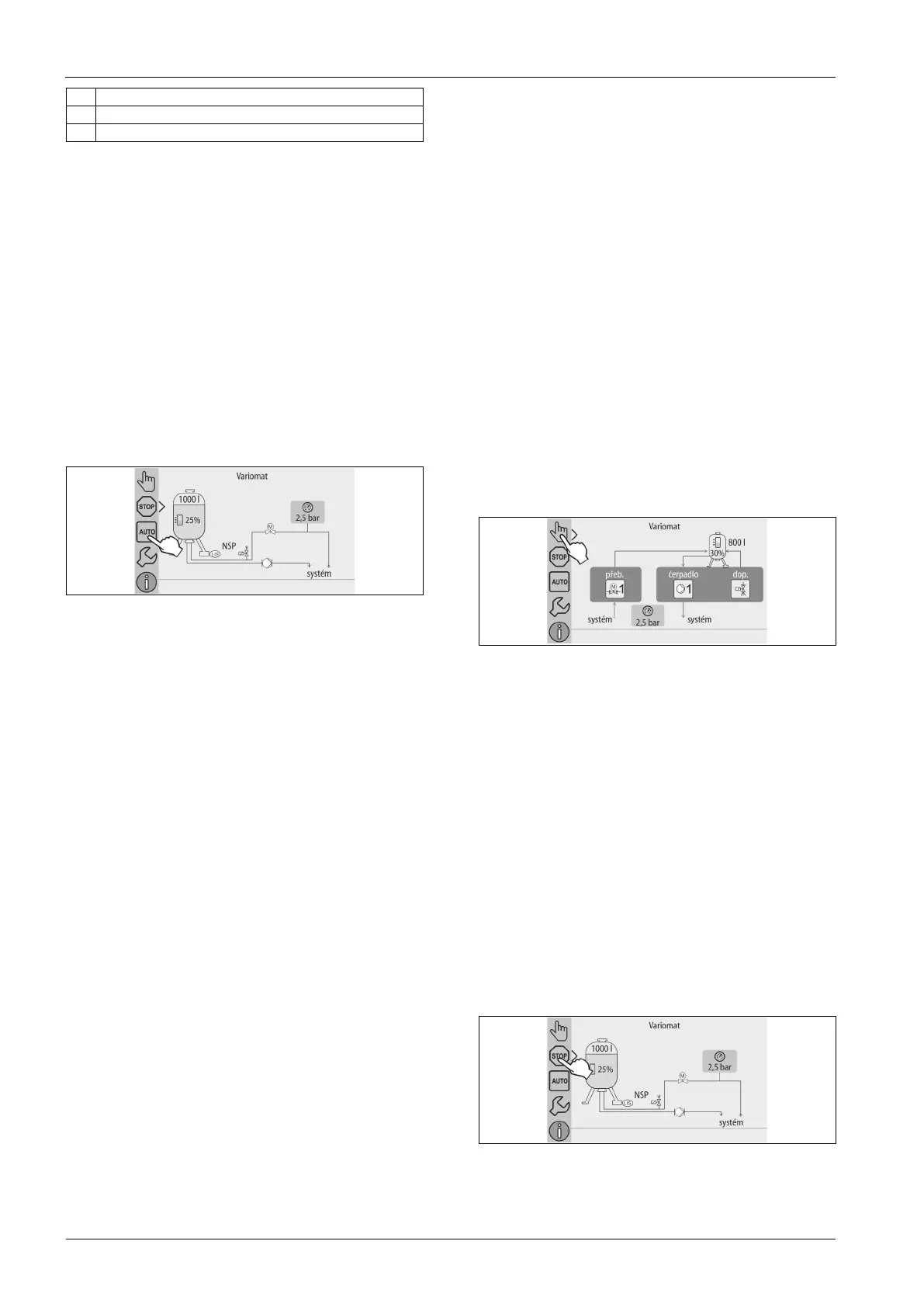

8.7 Spuštění automatického provozu
Je-li zařízení naplněno vodou a odvzdušněno od plynů, lze spustit automatický
provoz.
• Stiskněte tlačítko „AUTO“.
– Při prvním uvedení do provozu se automaticky aktivuje trvalé
odplyňování, aby byly odstraněny zbývající volné a uvolněné plyny
ze systému zařízení. Čas lze nastavit v zákaznickém menu dle
podmínek zařízení. Standardní nastavení je 12 hodin. Po trvalém
odplyňování následuje automatické přepnutí do intervalového
odplyňování.
Důležité upozornění!
První uvedení do provozu je v tomto místě ukončeno.
Upozornění!
Nejpozději po uplynutí doby trvalého odplyňování musí být vyčištěn
lapač nečistot „ST“ v odplyňovacím vedení „DC“,
11.1.1 "Vyčistit
9 Provoz
9.1.1 Automatický provoz
Použití:
Po úspěšně provedeném prvním uvedení do provozu
Start:
Stiskněte tlačítko „AUTO“.
Funkce:
• Automatický provoz je vhodný pro trvalý provoz přístroje a řízení sleduje
následující funkce:
- udržování tlaku
– kompenzace expanzního objemu
- odplyňování
– automatické doplňování.
• Čerpadlo „PU“ a kulový kohout s pohonem „PV1“ přepouštěcího vedení
jsou regulovány řízením, takže tlak při regulaci ± 0,2 bar zůstává
konstantní.
• Na displeji se zobrazí a vyhodnotí poruchy.
• Během nastavitelné doby odplyňování zůstává při běžícím čerpadle „PU“
kulový kohout s pohonem „PV1“ přepouštěcího vedení otevřený.
• Voda zařízení bude uvolněna pomocí beztlaké základní nádoby „VG“ a
přitom odplyněna.
• Pro automatický provoz lze v zákaznickém menu, 10.3.1 "Zákaznické
menu", 231, nastavovat různé odplyňovací programy. Zobrazí se na
displeji řízení.
Trvalé odplyňování
Po uvedení do provozu a opravách připojeného zařízení zvolte program
trvalého odplyňování.
V nastavitelném čase se bude permanentně odplyňovat. Volné a uvolněné
plyny budou rychle odstraněny.
• Automatický start po proběhnutí startovací rutiny při prvním uvedení do
provozu.
• Aktivace pomocí zákaznického menu.
• Dobu odplyňování lze nastavit v závislosti na zařízení v zákaznickém
menu.
- Standardní nastavení je 12 hodin. Následně dojde
k automatickému přepnutí do intervalového odplyňování.
Intervalové odplyňování
Pro trvalý provoz zvolte program intervalového odplyňování. V zákaznickém
menu je to nastaveno jako standardní nastavení.
Během intervalu dochází k permanentnímu odplyňování. Po intervalu
následuje přestávka. Intervalové odplyňování lze omezit na nastavitelné časové
okno. Časová nastavení jsou možná přes servisní menu.
• Automatická aktivace po uplynutí trvalého odplyňování.
• interval odplyňování (standardní 90 s)
• doba přestávky (standardní: 120 min)
• Start / konec (8:00 - 18:00 h)
9.1.2 Ruční provoz
Použití:
Pro testovací a údržbářské práce.
Start:
1. Stiskněte tlačítko "ruční provoz".
2. Zvolte požadovanou funkci.
Funkce:
Následující funkce lze zvolit v ručním provozu a provést testovací chod:
• Čerpadlo „PU“.
• Kulový kohout s pohonem v přepouštěcím vedení „PV1“.
• Magnetický ventil „WV1“ pro doplňování.
Máte možnost zapnout více funkcí a testovat je paralelně. Zapnutí a vypnutí
funkce se provede stisknutím příslušného tlačítka:
• Tlačítko je podbarveno zeleně. Funkce je vypnuta.
Stiskněte požadované tlačítko:
• Tlačítko je podbarveno modře. Funkce je zapnuta.
Změna stavu hladiny a tlaku nádoby se zobrazí na displeji.
-li bezpečnostní parametry dodrženy, nelze ruční provoz
provést. Spínání je pak blokováno.
9.1.3 Režim zastavení
Použití:
Pro spuštění přístroje
Start:
Stiskněte tlačítko „stop“.
Funkce:
V režimu zastavení je přístroj až na zobrazení na displeji bez funkce. Neprobíhá
žádná kontrola funkce.
