Reflex Variomat Touch VS 2-2/60 Original Operating Manual

Монтаж
460
— Русский
Variomat Touch — 09.09.2022-Rev. C

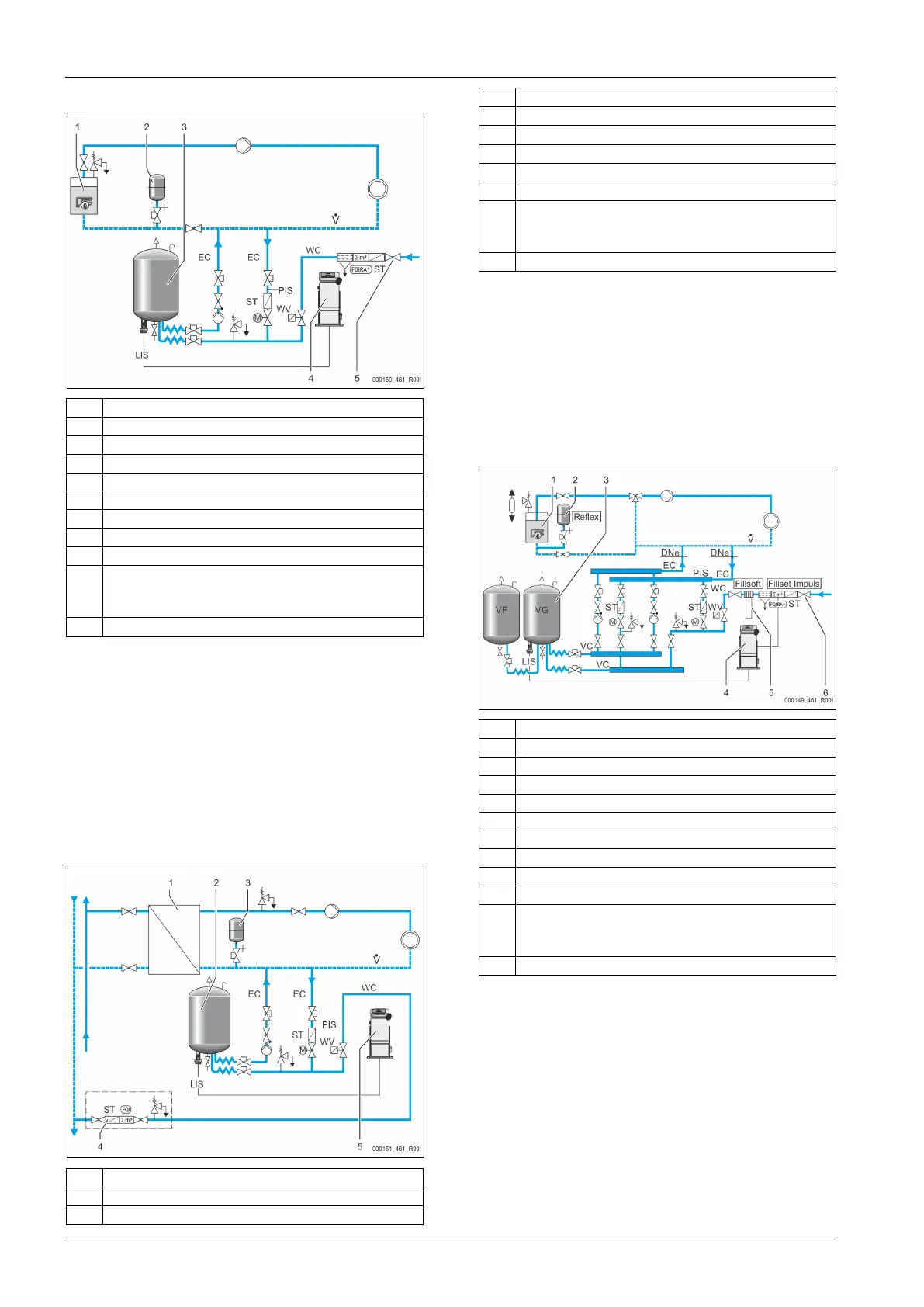

7.4.1.1 Использование в однокотловой системе
1
Генератор
тепла
2
Расширительный
резервуар
«MAG»
3
Основной
резервуар
4
Блок
управления
5 Reflex Fillset
ST
Грязеуловитель
WC
Линия
подпитки
PIS
Измерительный
преобразователь
давления
WV
Электромагнитный
клапан
для
подпитки
EC
Деаэрационная
линия
• Для газонасыщенной воды от системы.
•
Для
деаэрированной
воды
к
системе
.
LIS
Измерение
уровня
Однокотловая система ≤ 350 кВт, температура воды < 100 °C.
• При подпитке питьевой водой устанавливайте перед
устройством систему Reflex Fillset с интегрированным
системным разделителем.
• При отсутствии Reflex Fillset используйте грязеуловитель «ST» с
размером фильтрующих ячеек ≥ 0,25 мм.

Указание!
Качество
воды подпитки должно отвечать действующим
предписаниям
– например, VDI 2035.
–
Если нужное качество не достигается, используйте для
умягчения воды подпитки из сети питьевого
водоснабжения систему Reflex Fillsoft.
7.4.1.2 Использование в домовой теплоцентрали
1
Домовая станция центрального отопления
2
Основной резервуар
3
Расширительный резервуар «MAG»
4
Стационарный
блок
подпитки
5
Блок
управления
WC
Линия
подпитки
PIS
Измерительный
преобразователь
давления
WV
Электромагнитный
клапан
для
подпитки
ST
Грязеуловитель
EC
Деаэрационная
линия
• Для газонасыщенной воды от системы.
• Для деаэрированной воды к системе.
LIS
Измерение уровня
Вода системы централизованного теплоснабжения хорошо
подходит для использования в качестве воды подпитки.
• Дополнительная подготовка воды не требуется.
• Используйте грязеуловитель «ST» для подпитки с размером
фильтрующих ячеек ≥ 0,25 мм.

Указание!
Необходимо
согласование с владельцем системы
теплоснабжения.
7.4.1.3 Использование в системе с централизованным
подмешиванием в обратной магистрали
1
Генератор
тепла
2
Расширительный
резервуар
«MAG»
3
Основной
резервуар
4
Блок
управления
5 Reflex Fillsoft
6 Fillset Impuls
WC
Линия подпитки
PIS
Измерительный преобразователь давления
WV
Электромагнитный клапан для подпитки
ST
Грязеуловитель
EC
Деаэрационная линия
• Для газонасыщенной воды от системы.
• Для деаэрированной воды к системе.
LIS
Измерение
уровня
Подпитка водой через умягчительную установку.
• Для обеспечения деаэрации контурной воды устройство
всегда следует подключать к основному потоку «V». В системах
с централизованным подмешиванием в обратной магистрали
или с гидравлическими переходниками это сторона системы.
Котел теплогенератора получает отдельную защиту.
• При оснащении умягчительными установками Reflex Fillsoft
следует пользоваться системой Fillset Impuls.
– Система управления анализирует объем подпитки и
подает сигнал о необходимости замены умягчительных
патронов.

Указание!
Качество
воды подпитки должно отвечать действующим
предписаниям – например, VDI 2035.
