20
IT
6 Descrizione dei collegamenti
)JJIXXYEVIMGSPPIKEQIRXMGSQIMRHMGEXSRIPPIƼKYVI

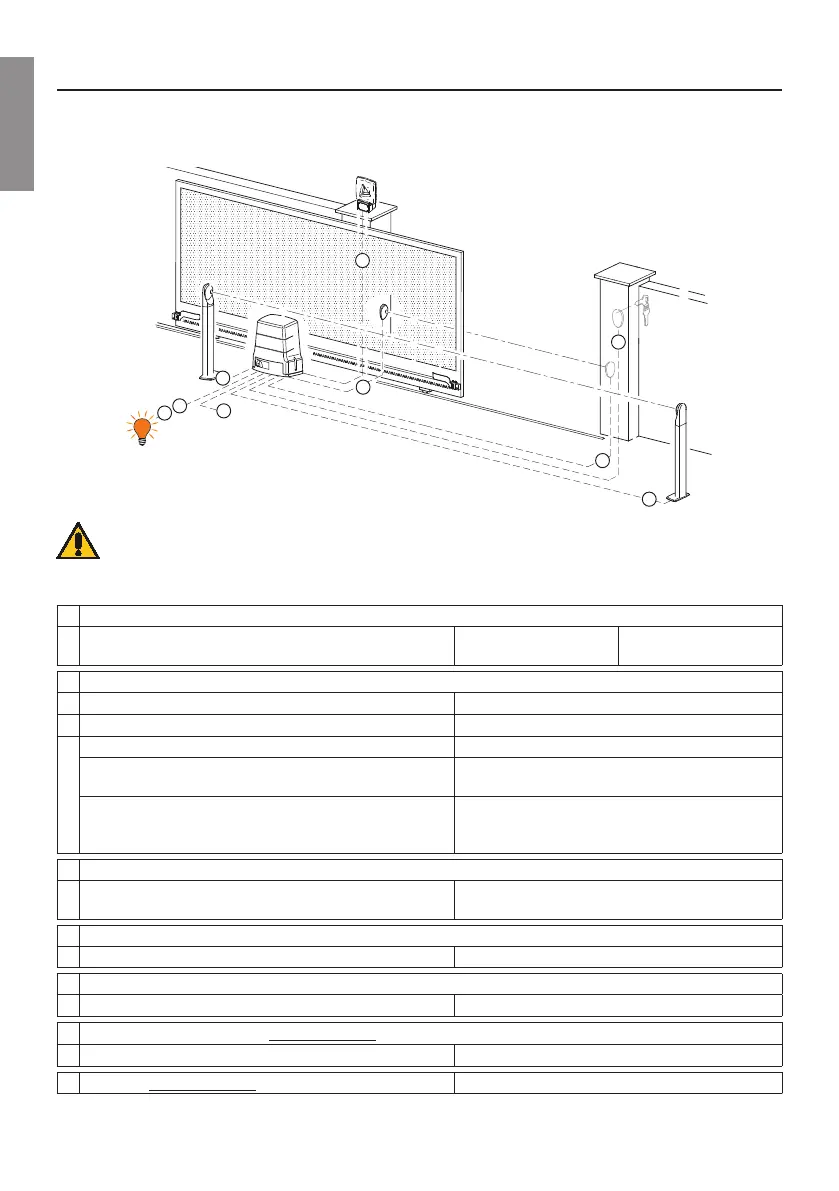

6.1 Installazione tipo
0I MRJSVQE^MSRM VMTSVXEXI MR XEFIPPE WSRS MRHMGEXMZI ʢ VIWTSRWEFMPMXʚ
HIPPMRWXEPPEXSVIZIVMƼGEVIPEHIKYEXI^^EHIMGEZMMRVIPE^MSRIEMHMWTSWMXMZM
utilizzati nell'installazione e alle loro caratteristiche tecniche.
COLLEGAMENTO TENSIONE DI RETE - CENTRALE
1
Alimentazione 230 V~ ±10%
(115 V~ ±10% H70/104AC/115 - H70/105AC/115)
\QQ² (max. 15 m) \QQ² (max. 30 m)
COLLEGAMENTO CENTRALE - ACCESSORI
2 Fotocellule - Ricevitore F2ES/F2S \QQ² (max. 20 m)
3 Fotocellule - Trasmettitore F2ES/F2S \QQ² (max. 20 m)
4
Selettore a chiave R85/60 \QQ² (max. 20 m)
Tastierino H85/TTD - H85/TDS
(collegamento a H85/DEC - H85/DEC2)
\QQ
2
(max. 30 m)
H85/DEC - H85/DEC2
(collegamento a centrale)
\QQ
2
(max. 20 m)
Il numero di conduttori aumenta se si utilizza più di
un contatto di uscita su H85/DEC - H85/DEC2
COLLEGAMENTO CENTRALE - LAMPEGGIANTE
5
Lampeggiante a LED R92/LED230 - FIFTHY/230
Alimentazione 230 V~ (40 W max)
2x1 mm² (max. 10 m)
COLLEGAMENTO CENTRALE - SPIA CANCELLO APERTO
6 Alimentazione 24 V~ (2 W max) \QQ² (max. 20 m)
COLLEGAMENTO CENTRALE - LUCE DI CORTESIA
7 Alimentazione 230 V~ (100 W max) 2x1 mm² (max. 20 m)
COLLEGAMENTO CENTRALE H70/105AC/BOX - MOTORE
Motore \QQ² (max. 20 m)
Finecorsa H70/105AC/BOX \QQ² (max. 20 m)
1
6
7
2
2
4
3
3
5
