6 Beschrijving aansluitingen
1EEOHIZIVFMRHMRKIR^SEPWKIXSSRHMRHIƼKYVIR

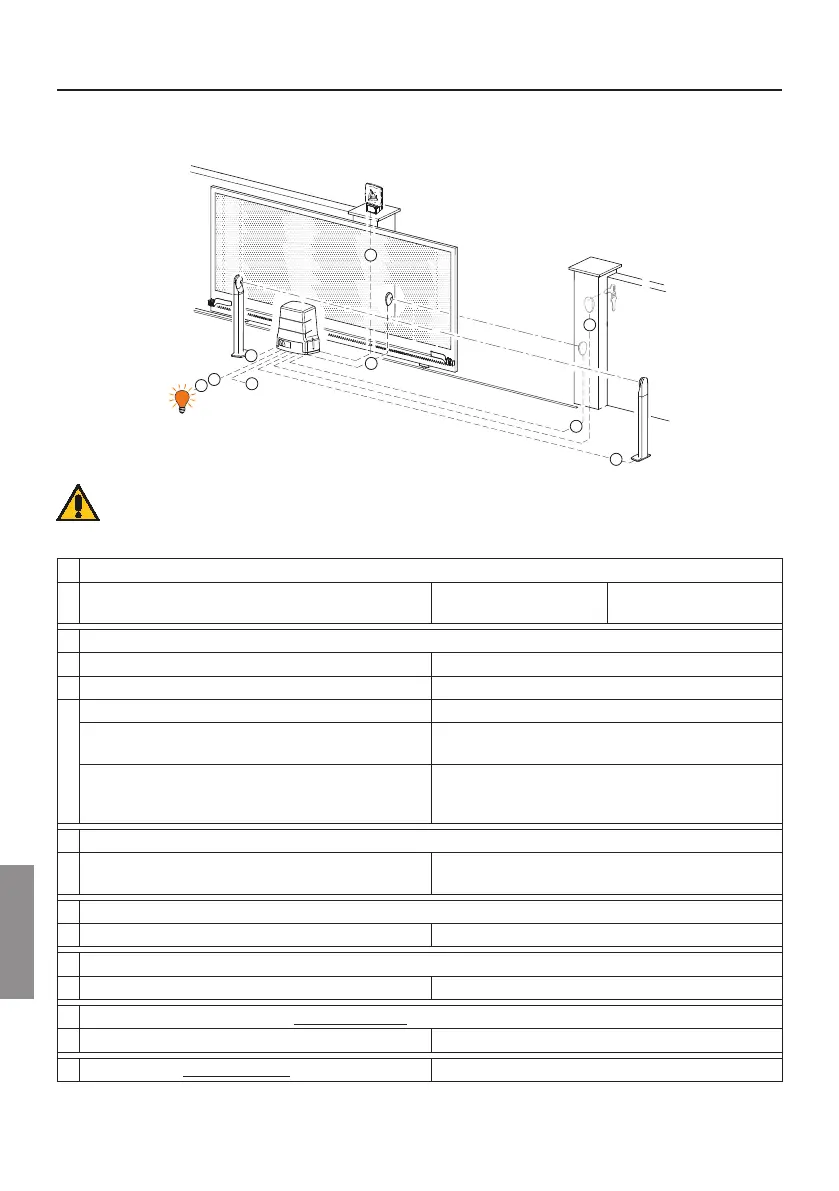

6.1 Type installatie
1
6
7
2
2
4
3
3
5
Het is de verantwoordelijkheid van de installateur om de geschiktheid van
de kabels te controleren in relatie tot de apparaten die in de installatie
worden gebruikt en hun technische kenmerken.
AANSLUITING NETSPANNING - REGELEENHEID
1
Voeding 230 V~ ±10%
(115 V~ ±10% H70/104AC/115 - H70/105AC/115)
\QQ² (max 15 m) \QQ² (max 30 m)
AANSLUITING REGELEENHEID - ACCESSOIRES
2 Fotocellen - Ontvanger F2ES/F2S \QQ² (max 20 m)
3 Fotocellen - Zender F2ES/F2S \QQ² (max 20 m)
4
Sleutelschakelaar R85/60 \QQ² (max 20 m)
Toetsenbord H85/TDS - H85/TTD
(aansluiting van H85/DEC-H85/DEC2)
\QQ
2
(max 30 m)
H85/DEC - H85/DEC2
(aansluiting van regeleenheid)
\QQQE\Q
Het aantal geleiders neemt toe bij gebruik van meer
dan één uitgangscontact op H85/DEC - H85/DEC2
AANSLUITING REGELEENHEID - KNIPPERLICHT
5
Knipperlicht LED R92/LED230 - FIFTHY/230
Voeding 230 V~ (40 W max)
2x1 mm² (max 10 m)
AANSLUITING REGELEENHEID - CONTROLELAMP POORT GEOPEND
6 Voeding 24 V~ (2 W max) \QQ² (max 20 m)
AANSLUITING REGELEENHEID - WELKOMSTVERLICHTING
7 Voeding 230 V~ (100 W max) 2x1 mm² (max 20 m)
AANSLUITING REGELEENHEID H70/105AC/BOX - MOTOR
Motor \QQ² (max 20 m)
Eindschakelaar H70/105AC/BOX \QQ² (max 20 m)
