15

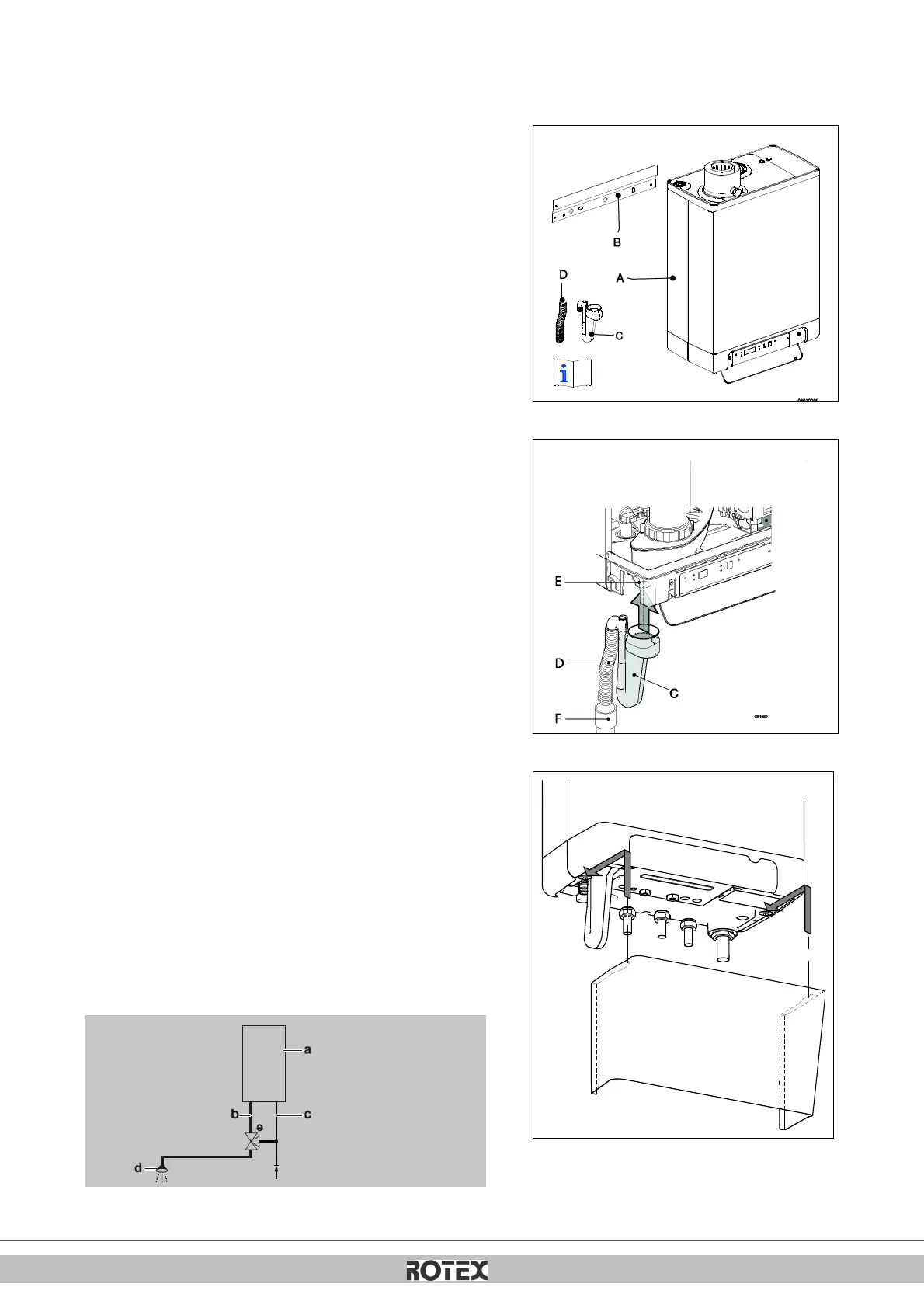

4.3.3 Assemblage de l'unité
1. Déballez l'unité.
2. Vérifiez le contenu de l'emballage, constitué de :
• Unité (A)
• Barrette de suspension (B)
• Siphon + flexible (C)
• Tube flexible (D)
• Instructions d'installation
• Instructions d'utilisation
• Carte de garantie
3. Vérifiez que l'unité n'est pas abîmée et rapportez immédiatement tout dégât
au fournisseur.
4. Installez la bande de suspension.
5. Vérifiez si les anneaux compresseurs sont placés droits dans les raccords de
la chaise d'assemblage.
6. Mettez en place l'unité : glissez-la du haut vers le bas de la barrette de
suspension (B). Assurez-vous que les tuyaux glissent simultanément dans les
raccords de compression.
7. Serrez les raccords de compression sur la chaise d'assemblage.
Les ergots et tuyaux ne doivent pas tourner avec eux !
8. Ouvrez la vanne d'affichage et desserrez les deux vis à gauche et à droite de
l'écran, puis retirez le panneau avant.
9. Assemblez le tuyau flexible (D) sur la sortie du siphon.
10. Remplissez d'eau le siphon et glissez-le le plus loin possible sur le
connecteur de sortie de condensation (E) en dessous de l'unité.
11. Scellez le tuyau flexible (D) du siphon, si possible avec le tuyau anti-
débordement de l'association d'entrée et de la vanne anti-débordement, à
l'égout via une connexion ouverte (F).
12. Assemblez les sorties d'alimentation en air et de gaz de combustion
(voir par. 5.6).
13. Assemblez le couvercle et serrez les deux vis à gauche et à droite de l'écran,
puis fermez le couvercle de l'écran.
4.3.4 Appliquez la plaque de protection (en option)
Suspendez le bord supérieur converti de la plaque de protection sur les rondelles
en dessous de l'unité et glissez la plaque de protection le plus loin possible en
arrière.
Danger : risque de brûlure
Si les points de consigne de l'eau de sortie sont élevés (point de consigne défini trop
haut ou fortement dépendant des intempéries à des températures ambiantes
basses), l'échangeur de chaleur de la chaudière peut être très chaud, 70°C, par
exemple.
Faites attention en cas de demande d'eau, celle-ci peut être plus chaude que la
température demandée.
Dans ce cas, nous vous recommandons d'installer une vanne thermostatique afin
d'éviter tout risque d'échaudage.
Vous pouvez suivre le schéma ci-dessous pour l'installation.
a=chaudière, b=ECS de la chaudière, c= entrée d'eau froide,
d=douche, e=vanne thermostatique (non fournie)
