Rotex GW-30 C22 User Manual

55

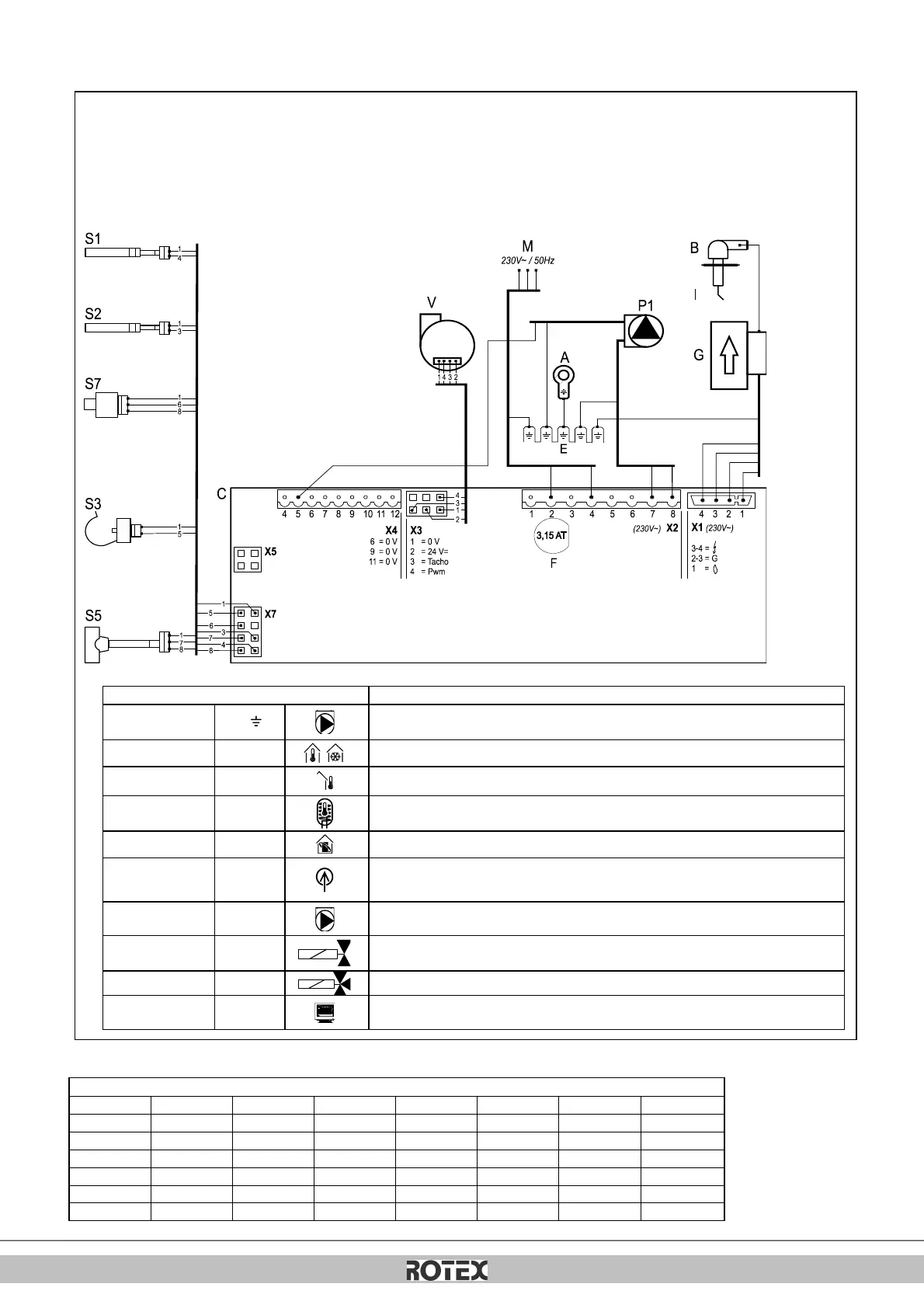

9.2 Diagramme électrique
A
Connexion de terre de l'échangeur
de chaleur
F
Fusible (3,15 AT)
P1
Pompe CH
S5
Capteur de débit
B
Capuchon de la bougie d'allumage
G
Vanne de gaz + unité
d'allumage
S1
Capteur
d'alimentation
S7
Capteur de pression d'eau
CH
C
Dispositif de commande de la
chaudière
I
Broche
d'allumage/d'ionisation
S2
Capteur de retour
V
Ventilateur
E
Bords de mise à la terre du dispositif
de commande de la chaudière
M
Tension de secteur
S3
Capteur ECS
Connexion :
Connecteur X4
24 V=
5 -
Pompe CH (5=signal PWM (rouge), E=terre)
6 - 7
Thermostat marche/arrêt d'ambiance et/ou thermostat de gel (24 V c.c. ou ± 125 mA)
8 - 9
Capteur extérieur (12 k ohm / 25°C)
9 - 10
Capteur du ballon du thermostat du ballon (si présent de la connexion 9 à 10, puis le
retirer)
11 - 12
Thermostat OpenTherm
Connecteur X2
230 V~
2 - 4
Câble principal (2=L (marron), 4=N (bleu), E=terre)
7 - 8
Pompe CH (8=L (marron), 7=N (bleu), E=terre)
3 – 5 - 6
Chauffage au sol ou vanne de régulation de groupe. (3=L (marron), 5=commutateur
(noir), 6=N (bleu)) (EK3WV1AA).
3 – 5 - 6
Vanne trois voies (3=L (marron), 5=commutateur (noir), 6=N (bleu)) (EK3WV1AA)
Connecteur X5
Interface ordinateur
10.1 Résistances NTC
NTC 12k ohm
T [°C]
R [ohm]
T [°C]
R [ohm]
T [°C]
R [ohm]
T [°C]
R [ohm]
-15
76020
15
18300
45
5522
75
1994
-10
58880
20
14770
50
4609
80
1707
-5
45950
25
12000
55
3863
85
1467
0
36130
30
9805
60
3253
90
1266
5
28600
35
8055
65
2752
95
1096
10
22800
40
6653
70
2337
100
952
