4 INSTALLAZIONE

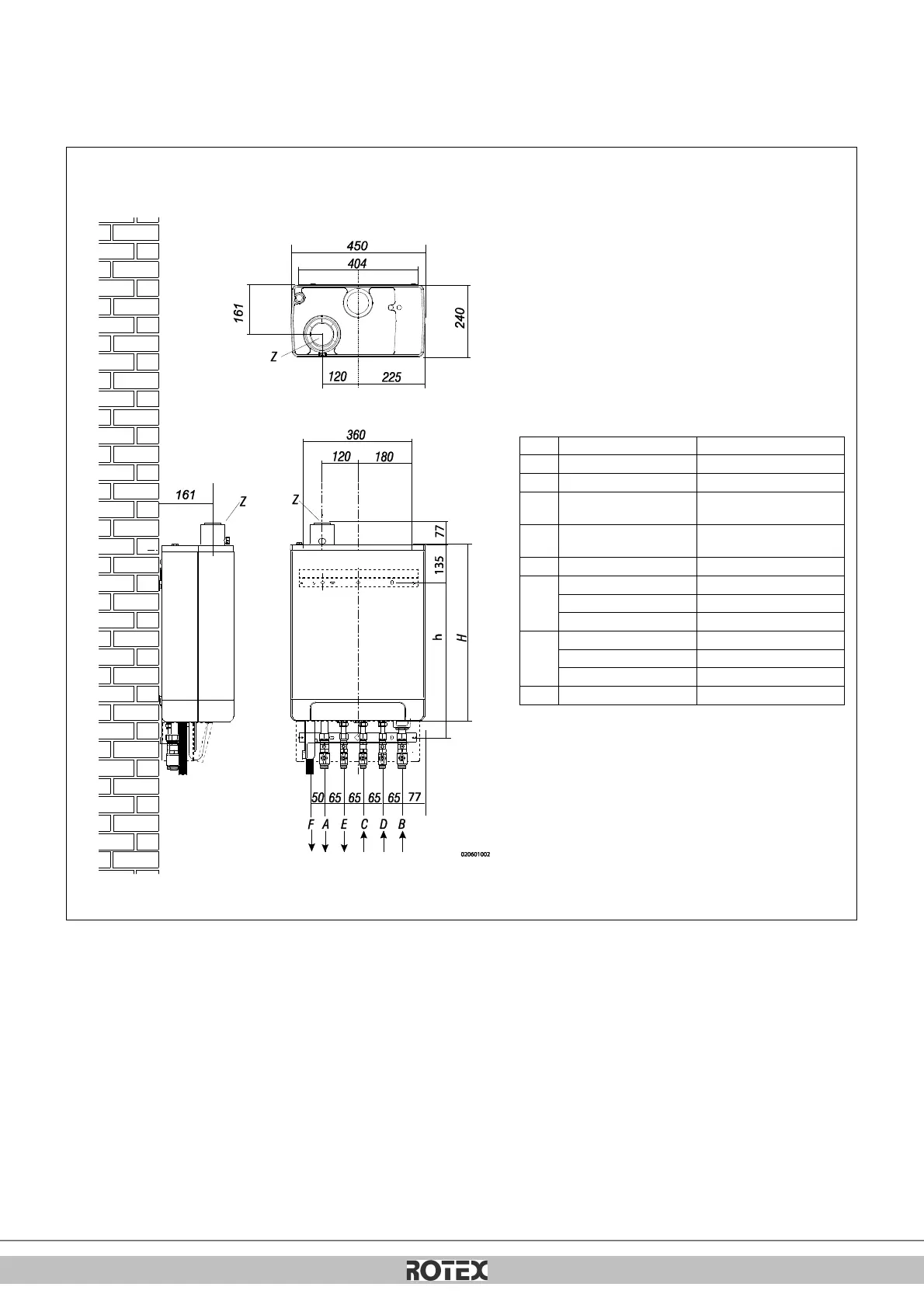

4.1 Misure per l'installazione
Unità con tubi collegati in basso:
Unità + piattina di aggancio a parete
A =
Tubo di mandata CH
G ¾" (est)
B =
Tubo di ritorno CH
G ¾" (est)
C =
Gas
G ½" (int)
D =
Rubinetto dell'acqua
fredda
R ½"
E =
Rubinetto dell'acqua
calda
R ½"
F =
Uscita della condensa
Ø dn25 (flessibile)
h=
517 mm
RKOMBG22AAV1
577 mm
RKOMBG28AAV1
637 mm
RKOMBG33AAV1
H=
590 mm
RKOMBG22AAV1
650 mm
RKOMBG28AAV1
710 mm
RKOMBG33AAV1
Z
Uscita fumi/entrata aria
Ø60/100 (concentrico)
