7.4 Nastawa mocy maksymalnej dla c.o.
Maksymalna moc przy pracy dla c.o jest ustawiona fabrycznie i wynosi 60%. Jeśli
wymagana jest większa moc dla c.o., zmiany maksymalnej mocy dla c.o. dokonuje się
poprzez dostosowanie szybkości obrotowej wentylatora. Patrz tabela: Nastawa mocy
dla c.o.
Tabela pokazuje zale
żność pomiędzy mocą urządzenia a szybkością obrotow
ą wentylatora.
Żądana moc dla c.o. w kW
(w przybliżeniu)
Ustawienia na wyświetlaczu
serwisowym
RKOMBG ** AAV1
(w % wartości maksym. obr/min)
22
28
33
22,7
28,4
31,9
100
20,5
25,6
28,8
90
18,2
22,9
25,6
80
16,0
20,1
22,4
70
13,7
17,4
19,2
60
11,5
14,6
16,0
50
9,3
11,8
12,8
40
5,9
7,7
8,0
25
Ostrożnie:
Moc powoli wzrasta, gdy zapalony zostaje p
łomień, i spada, gdy nastawiona warto
ść
temperatury wody na wylocie zostaje osiągnięta (modulacja na Tsupply).
Minimalna przepustowość przewodu
przepustowego (l/godz.)
Moc nastawiona (kW)
155
5,4 kW
240
8,5 kW
510
17,8 kW
750
26,2 kW
7.5 Ustawianie wydajności pompy
Bojlery c.o. RKOMBG*AAV1 są wyposażone w pompę modulującą klasy A, która
przeprowadza modulację w oparciu o moc dostarczaną dla c.o. Minimalną i
maksymalną wydajność pompy można ustawić w ramach parametrów 3 i c. Patrz także
pkt 7.37.3.
Wartość parametru 3. (maks. ustawienie pompy) stanowi procentową wartość
maksymalnej wydajności pompy i jest powiązana z mocą maksymalną, nastawioną dla
c.o. w ramach parametru 3.
Nastawiona wartość parametru c. (min. ustawienie pompy) jest powiązana z minimalną
mocą c.o., nastawioną w ramach parametru c.
Jeżeli obciążenie c.o.jest modulowane pomiędzy wartością minimalna a maksymalną,
wydajność pompy będzie modulowana w sposób proporcjonalny.

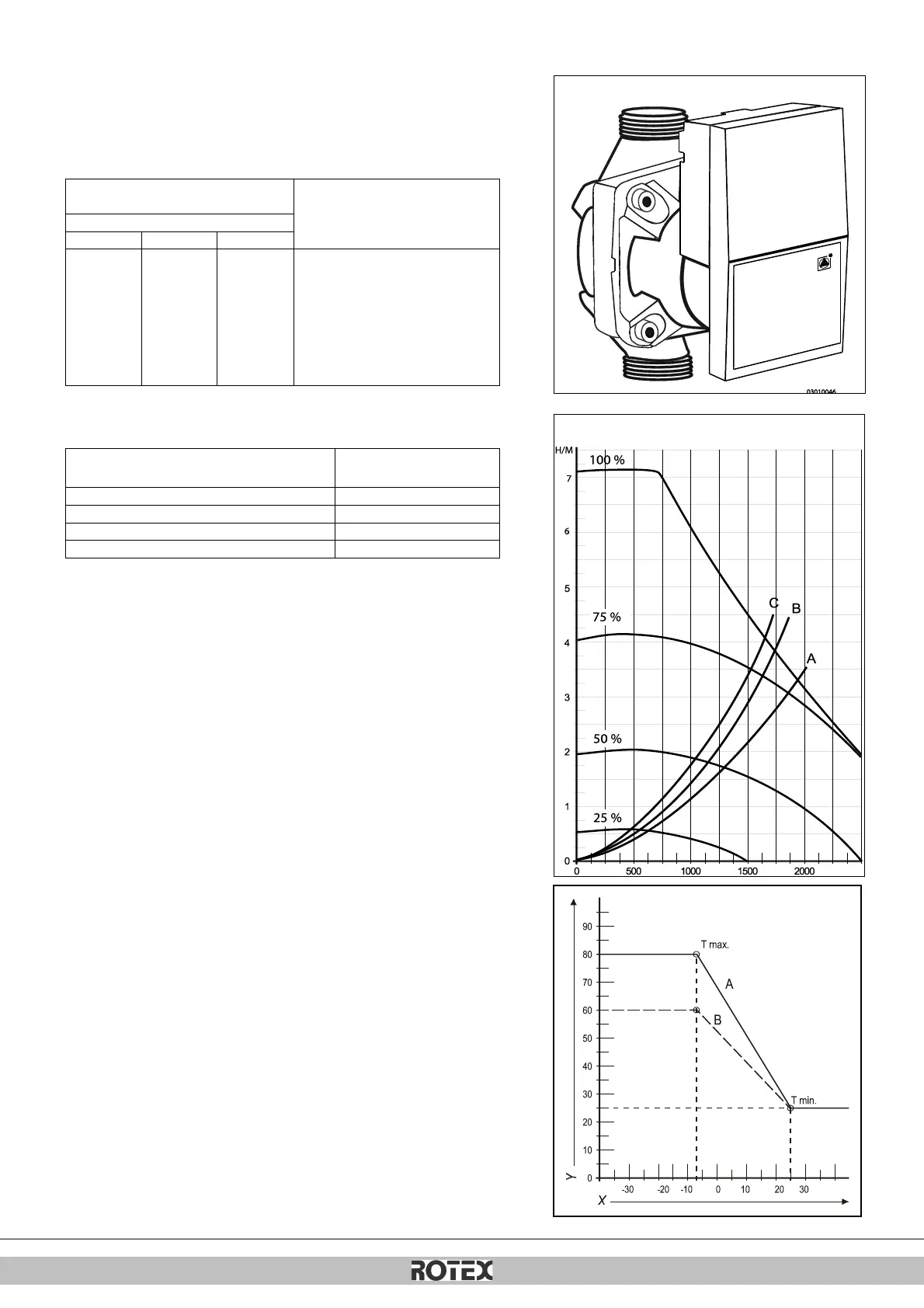

Wykres strat ciśnienia dla pompy c.o.
A. RKOMBG22AAV1
B. RKOMBG28AAV1
C. RKOMBG33AAV1
7.6 Regulacja pogodowa
Po podłączeniu czujnika temperatury zewnętrznej zmienia się automatycznie
temperatura wody na wylocie w zależności od temperatury na zewnątrz, zgodnie z
krzywą grzewczą.
Maksymalna temperatura wody na wylocie (Tmax) jest nastawiana za pomocą
wyświetlacza. Jeżeli zachodzi potrzeba, krzywa grzewcza może zostać zmieniona za
pomocą kodów serwisowych (patrz pkt 7.2). Funkcja regulacji pogodowej działa tylko w
przypadku termostatu typu wł./wył. Jeżeli używany jest termostat pokojowy Open
Therm, temperatura zewnętrzna jest przekazywana, ale krzywa grzewcza bojlera c.o.
nie jest aktywna.
Wykres krzywej grzewczej
X. Temperatura zewnętrzna T w °C
Y. Temperatura wody na wylocie T w °C
A. Nastawa fabryczna (Tmax c.o. = 80°C, Tmin c.o. = 25°C,
Tmin zewn. = -7°C, Tmax zewn. = 25°C)
B. Przykład (Tmax c.o. = 60°C, Tmin c.o. = 25°C,
Tmin zewn. = -7°C, Tmax zewn. = 25°C)
