18
5.3 Elektronické připojení
VAROVÁNÍ
Zásuvka s bezpečnostním uzemněním nesmí být dále než
1 metr od jednotky.
Zásuvka musí být snadno dostupná.
Při instalaci jednotky na vlhkém místě je povinné pevné
připojení pomocí všepólového síťového spínače s minimální
kontaktní mezerou 3 mm.
Pokud je síťový kabel poškozen nebo z nějakého důvodu
vyžaduje výměnu, náhradní síťový kabel musí být objednán u
výrobce nebo jeho zástupce. V případě pochybností
kontaktujte výrobce nebo jeho zástupce.

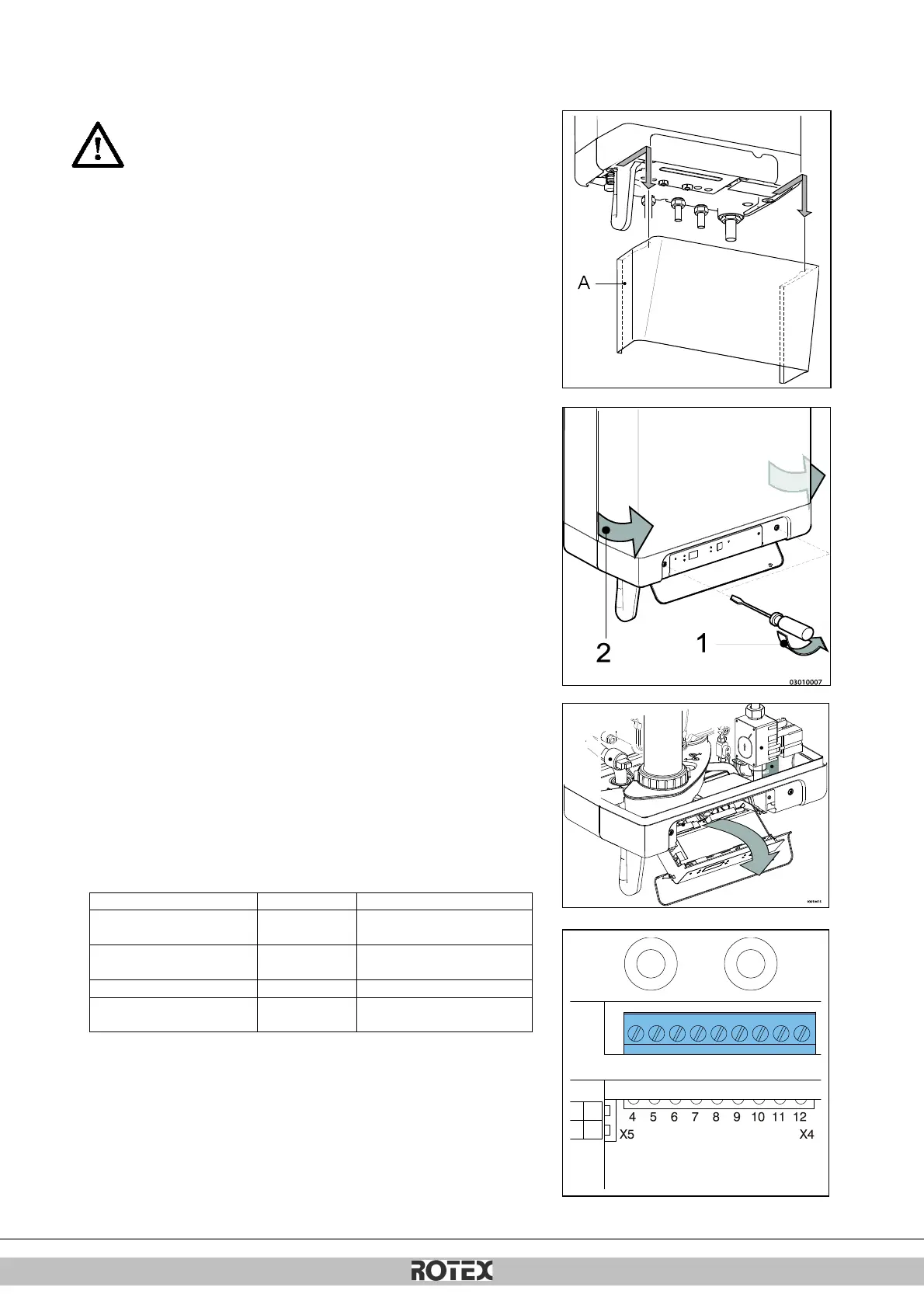

1. Při práci na elektrickém obvodu odpojte zástrčku ze zásuvky.
2. Pokud používáte krycí plech (A), sejměte jej směrem dopředu.
3. Vyšroubujte oba šrouby (1) za okénkem displeje.
4. Vytáhněte spodní stranu předního panelu (2) směrem dopředu a sejměte jej.
5. Vytáhněte ovladač kotle dopředu. Jednotka ovladače kotle se během toho vyklopí
dolů.
6. K provedení připojení si přečtěte odst. 0.
7. Po provedení požadovaných připojení nasuňte ovladač kotle zpět do jednotky a
nasaďte krycí plech, pokud jej používáte.
8. Po provedení požadovaných připojení zapojte jednotku do zásuvky s
bezpečnostním uzemněním.
5.3.1 Elektrické přípojky
Pokojový termostat
zapnutí/vypnutí
Modulační termostat s
používanou funkcí comfort
Termostat proti zamrznutí
Paralelní s pokojovým
termostatem
