Rotex GW-30 C22 - 3 Componentes Principales

9

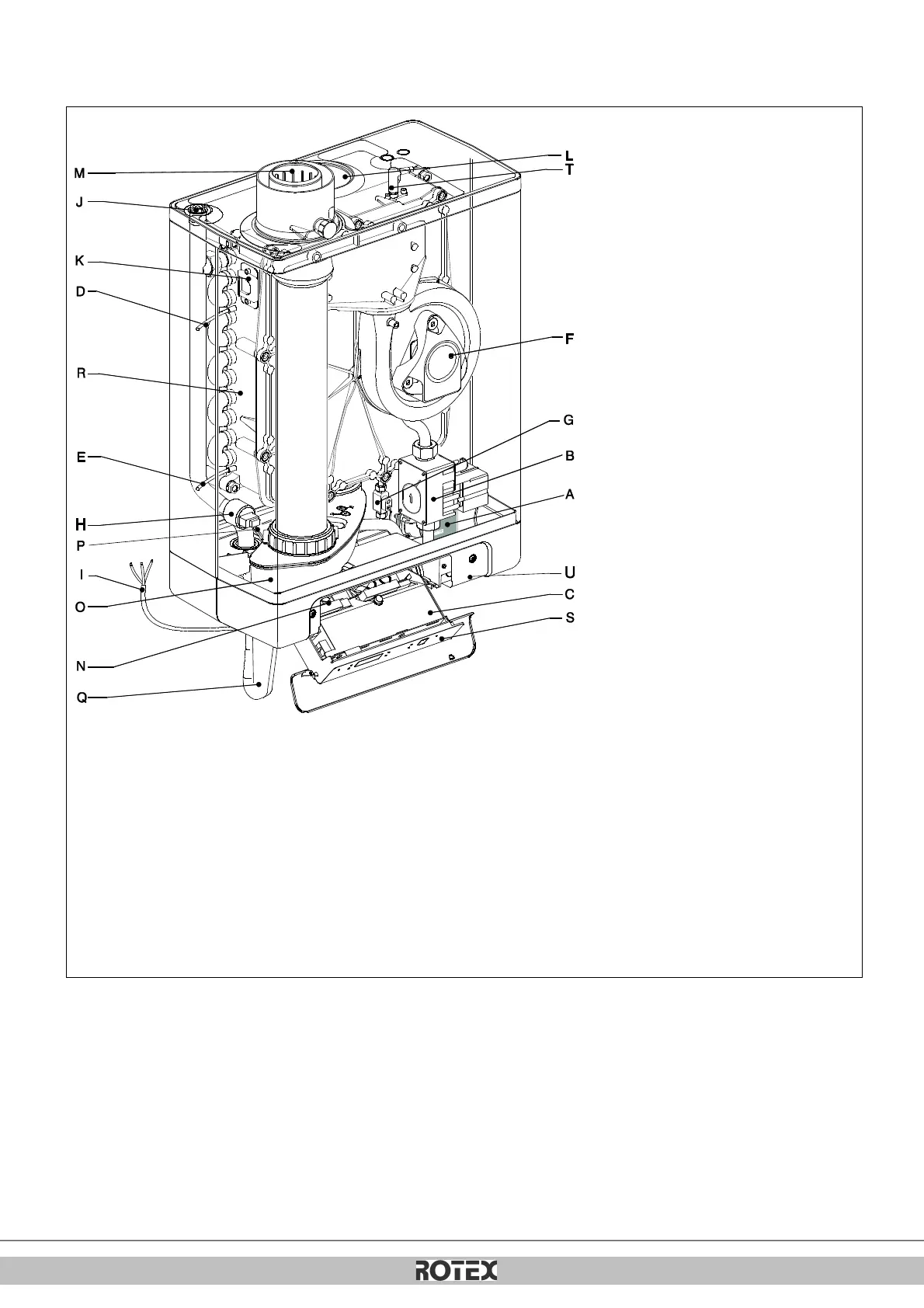

3 COMPONENTES PRINCIPALES
A.
Bomba de calefacción
L.
Suministro de aire (solo cuando se usa sistema de tubo
doble de gas de combustión)
B.
Válvula de gas
C.
Controlador del quemador (incl. panel de funcionamiento)
M.
Adaptador concéntrico de entrada de gas de combustión/aire
D.
Sensor S1 (flujo)
N.
Bloque de conexiones/regleta de terminales X4
E.
Sensor S2 (retorno)
O.
Panel de drenaje de condensación
F.
Ventilador
P.
Sensor de agua caliente sanitaria S3
G.
Sensor de caudal
Q.
Sifón
H.
Sensor de presión de calefacción central
R.
Intercambiador de calor
I.
Cable de conexión de 230 V ~ con enchufe con toma de tierra
S.
Panel y pantalla de funcionamiento
J.
Purga de aire manual
T.
Hilo de ionización / encendido
K.
Cristal del visor
U.
Posición de la placa de especificaciones
