4.3 Montage
Der Kessel kann folgendermaßen an der Wand angehangen werden:
• mittels der Wandaufhängeleiste und dem Anschlusskit EKVK4AA.
• mittels eines B-Packs einschließlich Ausdehnungsgefäß und eines Anschluss-
Bausatzes.

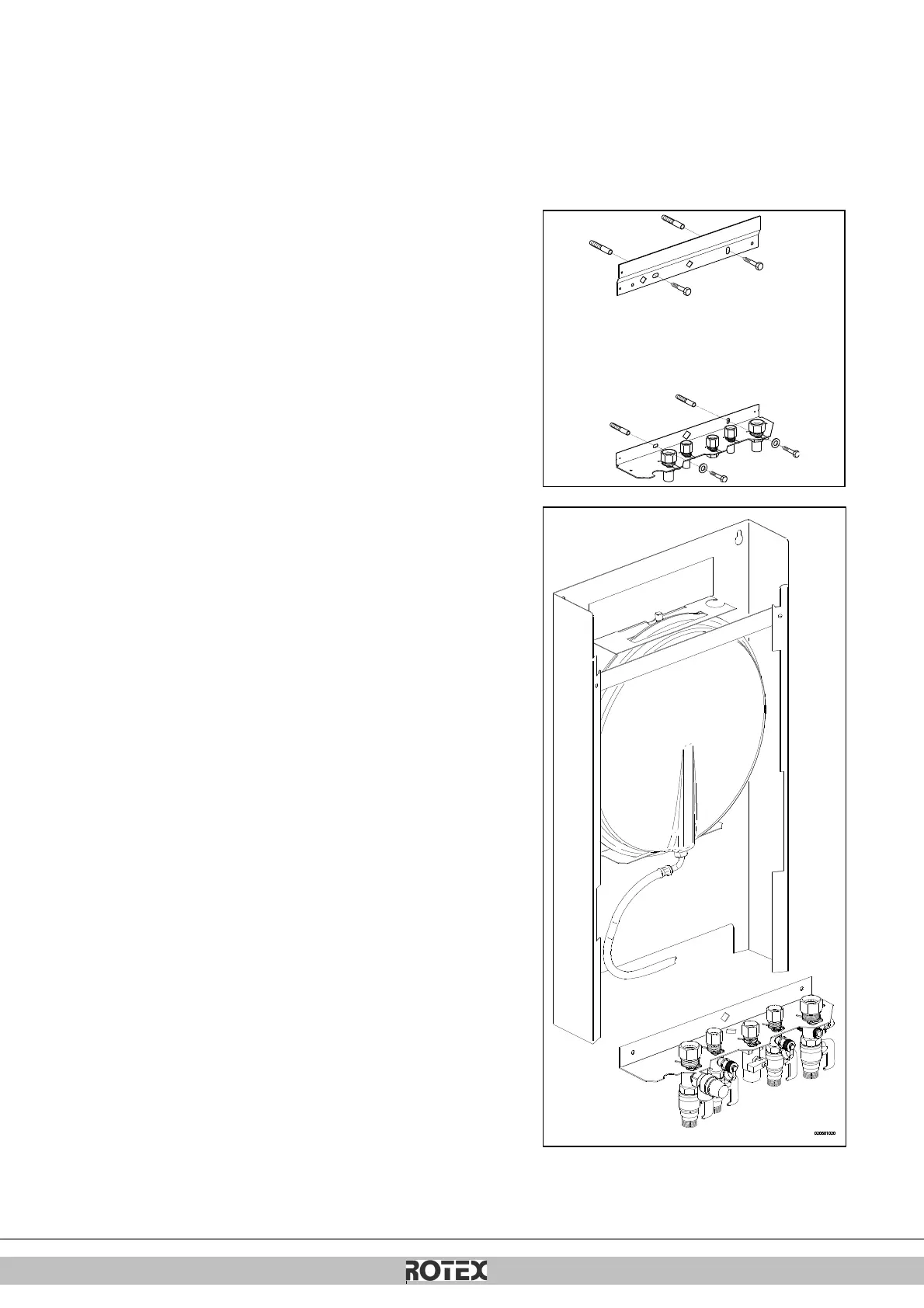

4.3.1 Montage der Aufhängeleiste und des Montagehalters
• Stellen Sie sicher, dass die Wandkonstruktion für die Aufhängung des
Kessels geeignet ist.
• Bohren Sie die Löcher für die Aufhängeleiste und den Anschluss-Bausatz
mit Hilfe der mit dem Kessel mitgelieferten Bohrschablone.
• Montieren Sie die Aufhängeleiste und den Montagehalter horizontal an der
Wand mittels der zugehörigen Befestigungsmaterialien.
• Bringen Sie die Einfüllleitung an den Anschlüssen des Rückleitungs- und
Kaltwasser-Anschlussstutzens gemäß der Instalaltionsanleitung des
Anschluss-Bausatzes an.
• Der Kessel kann jetzt an der Aufhängeleiste montiert werden, indem
gleichzeitig die Rohre des Kessels in die Ventile im Montagehalter
eingeschoben werden.
4.3.2 Montage des B-Packs
• Stellen Sie sicher, dass die Wandkonstruktion für die Aufhängung des
Kessels und des B-Packs geeignet ist.
• Bohren Sie die Löcher für den B-Pack-Bausatz mit Hilfe der mit dem
Kessel mitgelieferten Bohrschablone.
• Montieren Sie den B-Pack mittels der zugehörigen Befestigungsmaterialien
an der Wand.
• Bringen Sie den Montagehalter wie in dem im Lieferumfang des B-Packs
enthaltenen Handbuch beschrieben am Rahmen an.
• Schließen Sie den flexiblen Schlauch am Ausdehnungsgefäß und den
Anschluss am Rückschlagventil an. Stellen Sie sicher, dass die
Dichtungsringe eingesetzt sind!
• Bringen Sie die Einfüllleitung an den Anschlüssen des Rückleitungs- und
Kaltwasser-Anschlussstutzens gemäß der Instalaltionsanleitung des
Anschluss-Bausatzes an.
• Der Kessel kann jetzt am B-Pack montiert werden, indem gleichzeitig die
Rohre des Kessels in die Ventile im Montagehalter eingeschoben werden.
