Rotex GW-30 C22 - 3 Główne Elementy

9

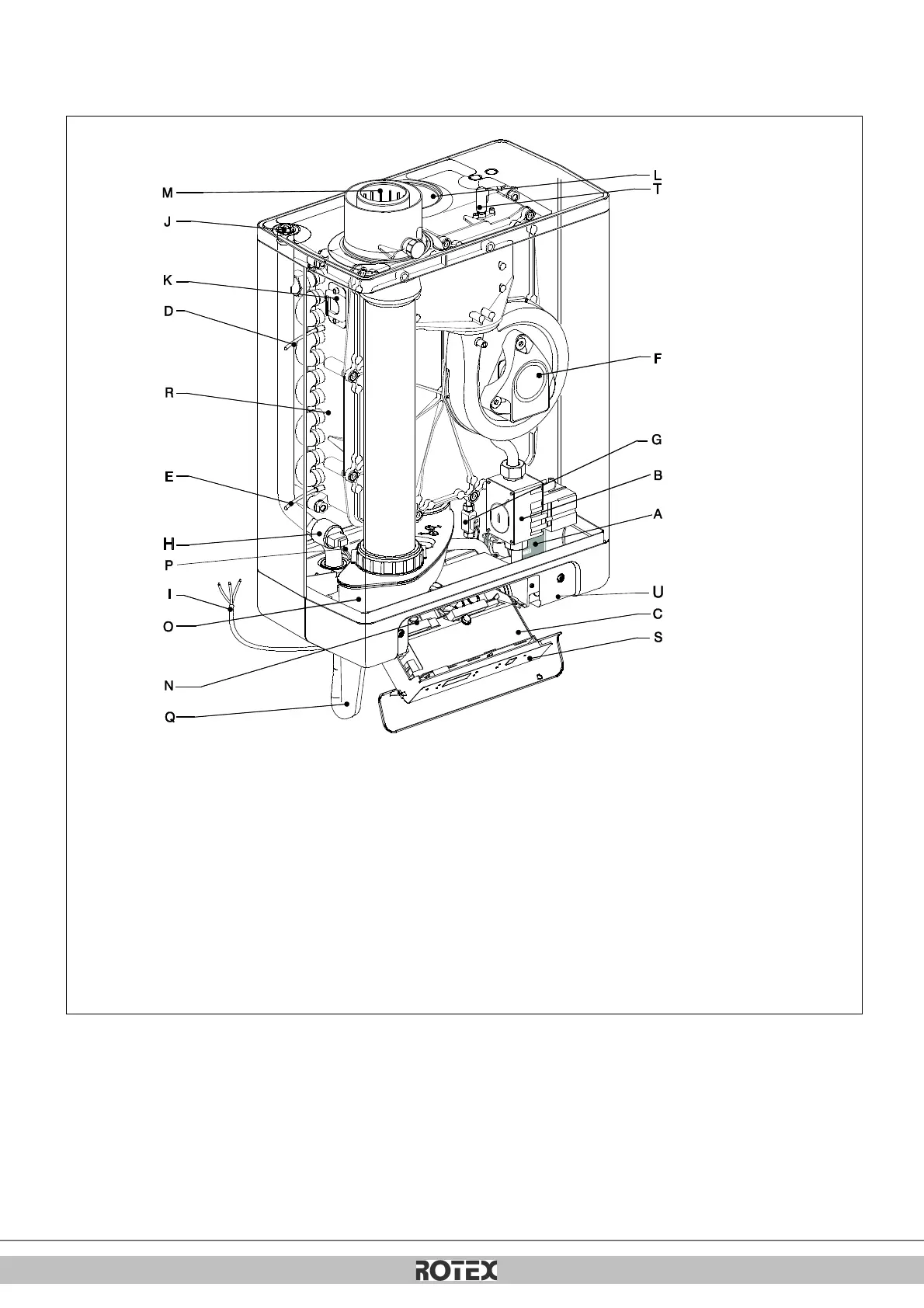

3 GŁÓWNE ELEMENTY
A.
Pompa obiegowa c.o.
L.
Dostarczanie powietrza (tylko w przypadku korzystania z
B.
Zawór gazowy
podwójnego przewodu spalinowego)
C.
Regulator kotłowy z panelem operacyjnym
M.
Koncentryczny adapter spalin / wlotu powietrza
D.
Czujnik S1 (przepływ)
N.
Blok połączeń / listwa zaciskowa X4
E.
Czujnik S2 (powrót)
O.
Taca na skropliny
F.
Wentylator
P.
Czujnik ciepłej wody użytkowej S3
G.
Czujnik przepływu
Q.
Syfon
H.
Czujnik ciśnienia centralnego ogrzewania
R.
Wymiennik ciepła
I.
Przewód zasilający 230 V ~ z wtyczką z uziemieniem
S.
Panel operacyjny i wyświetlacz
J.
Ręczne odprowadzanie powietrza
T.
Elektroda zapłonowa/jonizacyjna
K.
Wziernik
U.
Położenie płytki danych
