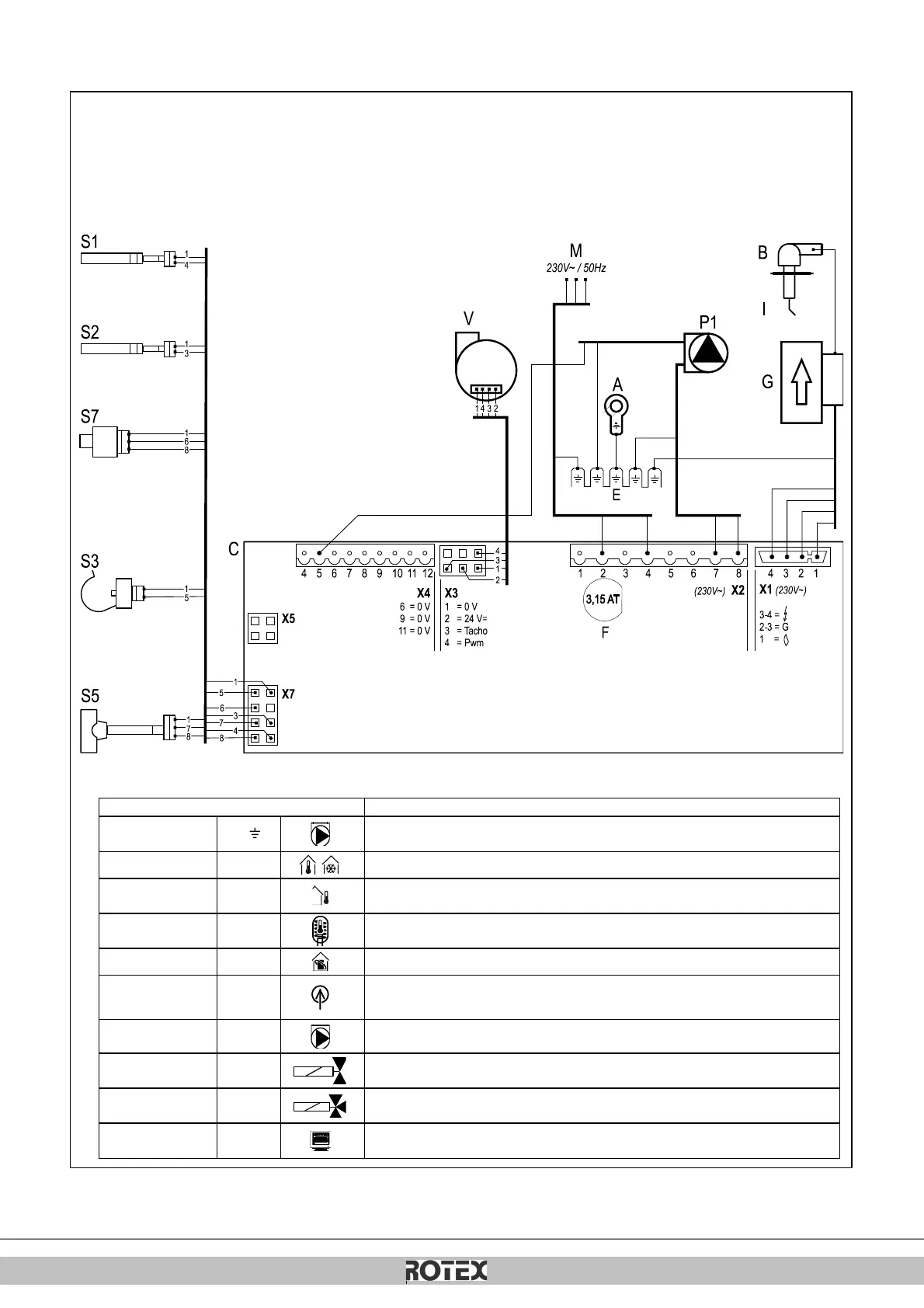

10.2 Schaltplan
A
Erdungsanschluss für
Wärmetauscher
F
Sicherung (3,15 AT)
P1
ZH-Pumpe
S5
Flusssensor
B
Zündstiftabdeckung
G
Gasventil +
Zündvorrichtung
S1
Zufuhrfühler
S7
ZH-Wasserdruckfühler
C
Kesselsteuerung
I
Zünd-/Ionisierungsstift
S2
Rücklaufhler
V
Lüfter
E
Erdungslippen für Kesselsteuerung
M
Netzspannung
S3
BW-hler
Anschließen:
Anschluss X4
24V=
5 -
ZH-Pumpe (5= PWM-Signal (rot), E=Erde)
6 - 7
Ein/Aus-Raumthermostat und/oder Frostschutzthermostat (24 VDC oder ± 125 mA)
8 - 9
Außentemperaturfühler (12 kOhm /
25°C)
9 - 10
Speicherfühler oder Speicherthermostat (entfernen, falls über Anschluss 9 10
vorhanden)
11 - 12
OpenTherm-Thermostat
Anschluss X2
230V~
2 - 4
Netzkabel (2=L (braun), 4=N (blau), E=Erde)
7 - 8
ZH-Pumpe (8=L (braun), 7=N (blau), E=Erde)
3 5 - 6
Fußbodenheizung oder Gruppenregelventil. (3=L (braun), 5=Schalter (schwarz),
6=N (blau)) (EK3WV1AA).
3 5 - 6
3-Wege-Ventil (3=L (braun), 5=Schalter (schwarz), 6=N (blau))
(EK3WV1AA).
Steckverbindung
X5
Computerschnittstelle
