5 CONNEXION

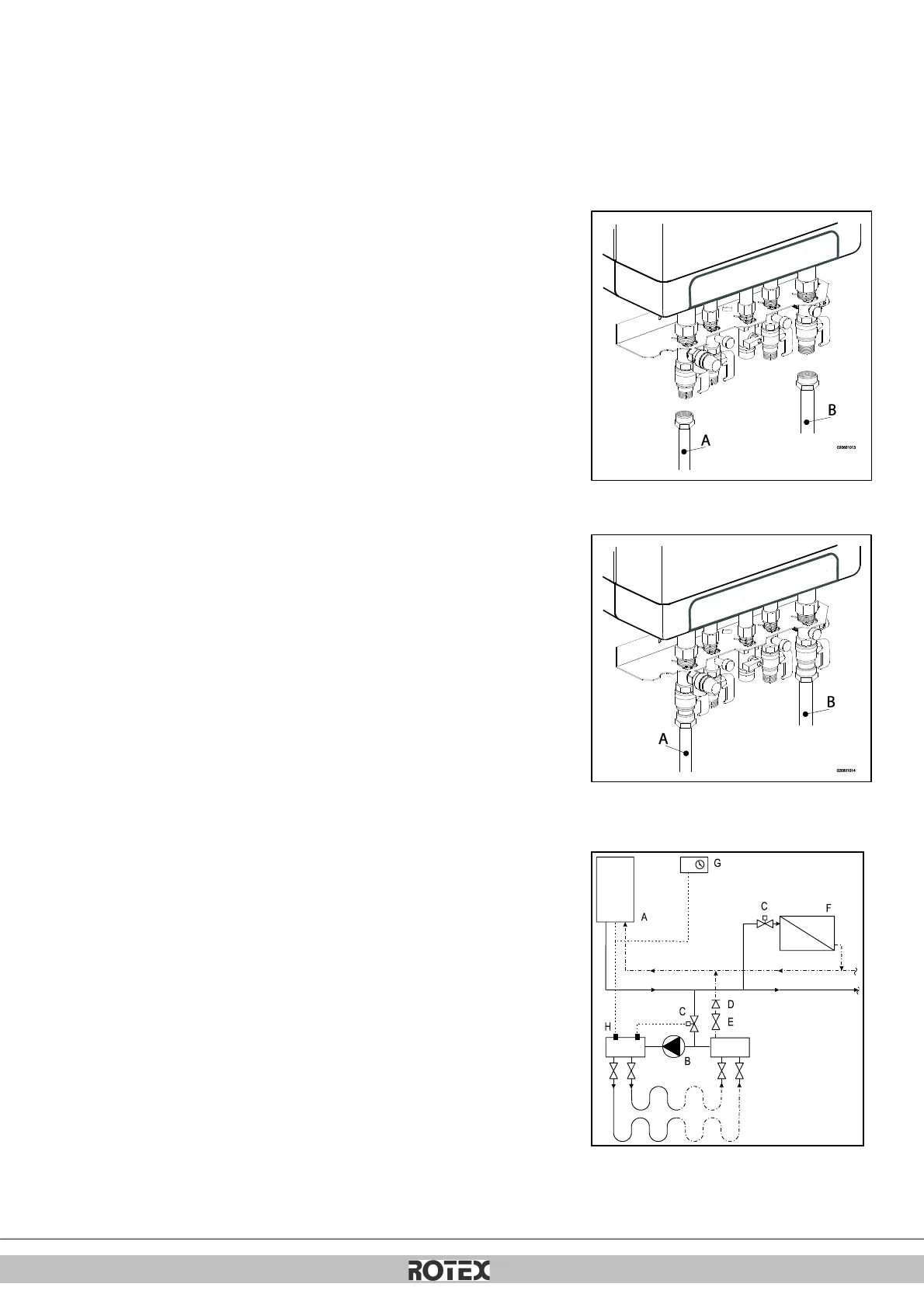

5.1 Connexion de l'installation de chauffage
1. Rincez soigneusement l'installation de chauffage.
2. Attachez les tuyaux d'alimentation (B) et de retour (A) au kit de connexion.
3. Tous les tuyaux doivent être assemblés sans courant électrique pour éviter les décharges
électriques depuis les tuyaux.
4. Les connexions existantes ne doivent pas être tournées pour éviter les fuites.
L'installation de chauffage doit être attachée avec :
• Un robinet de remplissage et d'évacuation (A) du tuyau de retour, immédiatement en
dessous de l'unité.
• Un orifice de drainage au point le plus bas de l'installation.
• Une vanne anti-débordement (B) de 3 bars sur le tuyau d'entrée à une distance de
moins de 500 mm de l'unité.
Entre l'unité et la vanne anti-débordement, il ne peut y avoir de vanne ni de construction.
• Un vase d'expansion dans le tuyau de retour (dans le pack B ou dans l'installation).
• Un clapet anti-retour, si des tuyaux fonctionnent à faible distance de l'unité. Cela
évite un effet de siphon thermique pendant le fonctionnement de l'eau du robinet (un
clapet de retour à ressort doit être assemblé verticalement).
5.1.1 Robinets du radiateur thermostatique
Si tous les radiateurs sont attachés avec des robinets de radiateur thermostatiques ou à
câble, une circulation d'eau minimale doit être préservée. Voir par. 7.3.
5.1.2 Chauffage au sol
Chauffage au sol doté d'une pompe
Si un système de chauffage du sol n'est pas hydrauliquement neutre, la pompe de chauffage
du sol peut générer une circulation indésirable par la chaudière CH. Pour un bon
fonctionnement de l'alimentation en eau chaude domestique, il faut empêcher toute circulation
indésirable à travers la chaudière CH.
Connectez un système de chauffage en sous-sol de manière indirecte et
hydrauliquement neutre ou mettez une vanne deux voies réglée à 230 V ~ (E) à
disposition de l'installation de chauffage. Si la pompe de chauffage du sol absorbe la
chaleur par le retour de la chaudière, la circulation indésirable peut être évitée au
moyen d'un clapet anti-retour (D).
Assurez-vous d'une circulation minimale d'eau. Voir par. 7.3.
Chauffage au sol du schéma de raccordement
A. Chaudière CH
B. Pompe CH
C. Vanne de contrôle thermostatique
D. Clapet anti-retour à ressort
E. Vanne électrique 230 V ~
F. Radiateurs
G. Thermostat de volume/d'horloge
H. Thermostat maximum
