Rotex GW-30 C22 - Schéma Elektrického Zapojení

53

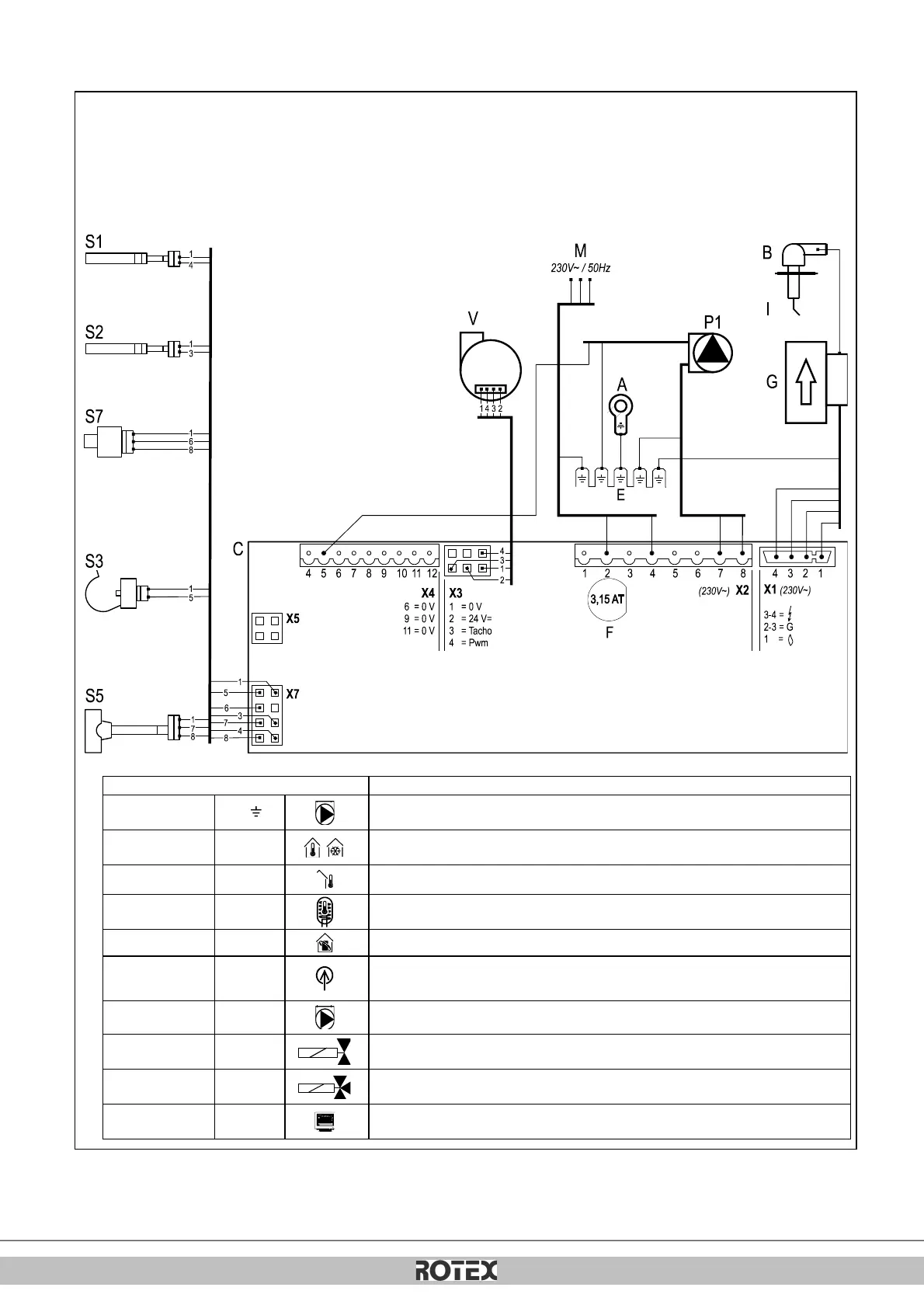

10.2 Schéma elektrického zapojení
A
Přípojka uzemnění tepelného
výměníku
F
Pojistka (3.15 AT)
P1
Čerpadlo ÚT
S5
Průtokový snímač
B
Kryt jiskřiště
G
Plynový ventil +
zapalovací jednotka
S1
Snímač přívodu
S7
Snímač tlaku vody ÚT
C
Řídicí jednotka kotle
I
Zapalovací/ionizační kolík
S2
Vratný snímač
V
Ventilátor
E
Přípojky uzemnění ovladače kotle
M
Síťové napětí
S3
Snímač TUV
Spojující:
Konektor X4
24 V=
5 -
Čerpadlo ÚT (5= signál PWM (červený), E=uzemnění)
6 - 7
Pokojový termostat zapnutí/vypnutí a/nebo mrazový termostat
(24 VDC nebo ± 125 mA)
8 - 9
Venkovní snímač (12 kOhm/ 25°C)
9 - 10
Snímač nádrže nebo termostat nádrže (pokud je k dispozici průchozí připojení 9–10,
pak ho odstraňte)
11 - 12
Termostat s protokolem OpenTherm
Konektor X2
230 V~
2 - 4
Síťový kabel (2=L (hnědý), 4=N (modrý), E=uzemnění)
7 - 8
Čerpadlo ÚT (8 = L (hnědý), 7 = N (modrý), E = uzemnění)
3 – 5 - 6
Podlahové topení nebo regulační ventil skupiny. (3=L (hnědý), 5=spínač (černý),
6=N (modrý)) (EK3WV1AA).
3 – 5 - 6
Třícestný ventil (3=L (hnědý), 5=spínač (černý), 6=N (modrý))
(EK3WV1AA).
Konektor X5
Počítačové rozhraní
