Rotex GW-30 C22 - Elektrisch Schema; NTC Weerstanden

54

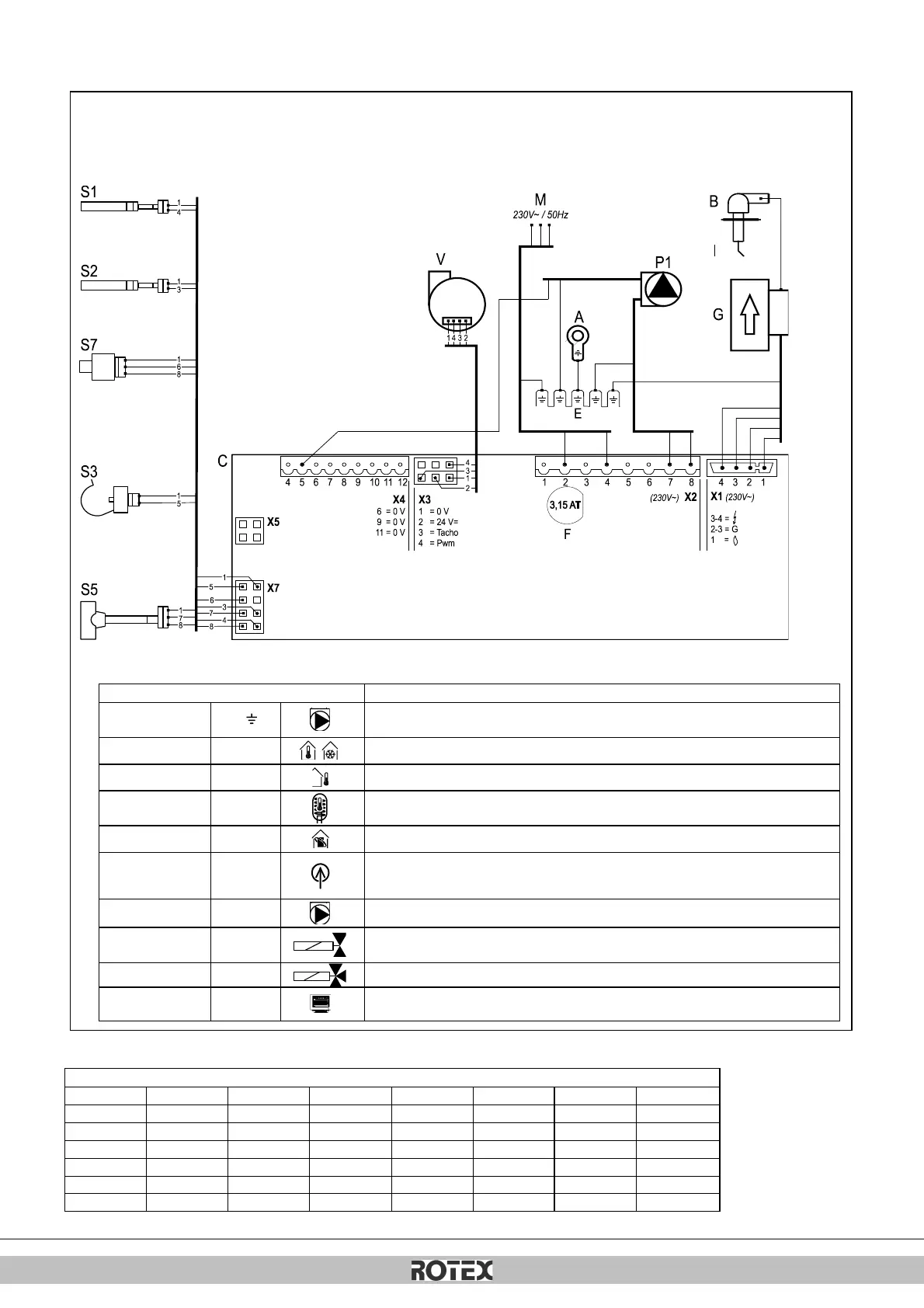

11.2 Elektrisch schema
A
Aardaansluiting warmtewisselaar
F
Zekering (3,15 AT)
P1
CV-pomp
S5
Stromingssensor
B
Bougiekap
G
Gasklep + ontsteekunit
S1
Aanvoersensor
S7
CV-waterdruksensor
C
Branderautomaat
I
Ontsteek-/ionisatiepen
S2
Retoursensor
V
Ventilator
E
Aardlippen branderautomaat
M
Netspanning
S3
WW-sensor
Aansluiten:
Connector X4
24V=
5 -
CV-pomp. (5= PWM signaal (rood), E=aarde)
6 - 7
Aan/uit kamerthermostaat en/of vorstthermostaat (24Vdc of ± 125mA)
8 - 9
Buitenvoeler (12k ohm / 25°C)
9 - 10
Tanksensor of tank hermostaat (indien doorverbinding 9 – 10 aanwezig dan deze
verwijderen)
11 - 12
OpenTherm thermostaat
Connector X2
230V~
2 - 4
Netsnoer (2=L (bruin), 4=N (blauw), E=aarde)
7 - 8
CV-pomp (8=L (bruin), 7=N (blauw), E=aarde)
3 – 5 - 6
Afsluiter vloerverwarming of groepenregeling. (3=L (bruin), 5=schakel (zwart), 6=N
(blauw)) (EK3WV1AA)
3 – 5 - 6
Driewegklep (3=L (bruin), 5=schakel (zwart), 6=N (blauw)) (EK3WV1AA)
Connector X5
Computer interface
11.3 NTC weerstanden
NTC 12kOhm
T [°C]
R [ohm]
T [°C]
R [ohm]
T [°C]
R [ohm]
T [°C]
R [ohm]
-15
76020
15
18300
45
5522
75
1994
-10
58880
20
14770
50
4609
80
1707
-5
45950
25
12000
55
3863
85
1467
0
36130
30
9805
60
3253
90
1266
5
28600
35
8055
65
2752
95
1096
10
22800
40
6653
70
2337
100
952
