7.3 Nastavení maximálního výkonu ÚT
Maximální výkon ÚT je nastaven ve výrobě na 60%. Pokud je pro instalaci ÚT
požadován větší výkon, maximální výkon ÚT lze změnit úpravou otáček ventilátoru. Viz
tabulka: Nastavení výkonu ÚT.
Tato tabulka ukazuje vztah mezi otá
čkami ventilátoru a výkonem jednotky.
Požadovaný výkon ÚT v kW (přibl.)
Nastavení na servisním displeji
RKOMBG ** AAV1
(v % maximálních ot./min)
22
28
33
22,7
28,4
31,9
100
20,5
25,6
28,8
90
18,2
22,9
25,6
80
16,0
20,1
22,4
70
13,7
17,4
19,2
60
11,5
14,6
16,0
50
9,3
11,8
12,8
40
5,9
7,7
8,0
25
Varování:
Výkon je pomalu zvyšován, kdy
ž je plamen zapálen, a snižován, když je dosažena
nastavená teplota výstupní vody (modulace na Tpřívod).
Minimální přívodní množství (l/h)
Nastavený výkon (kW)
155
5,4 kW
240
8,5 kW
510
17,8 kW
750
26,2 kW
7.4 Nastavený výkon čerpadla
Kotle RKOMBG*AAV1 CH jsou vybaveny modulačním čerpadlem třídy A, které se
modulují na základě poskytovaného výkonu ÚT. Minimální a maximální kapacitu
čerpadla lze upravit pomocí parametru 3 a c. Viz také odstavec 7.2.
Nastavená hodnota parametru 3. (max. nastavení čerpadla) představuje procento
maximální kapacity čerpadla a je propojeno s nastaveným maximálním výkonem ÚT
nastaveného v parametru 3
Nastavená hodnota parametru c. (minimální nastavení čerpadla) je propojeno s
minimálním výkonem ÚT nastaveným pomocí parametru c
Pokud výkon ÚT moduluje mezi minimální a maximální hodnotou, kapacita čerpadla
bude modulována odpovídajícím způsobem.

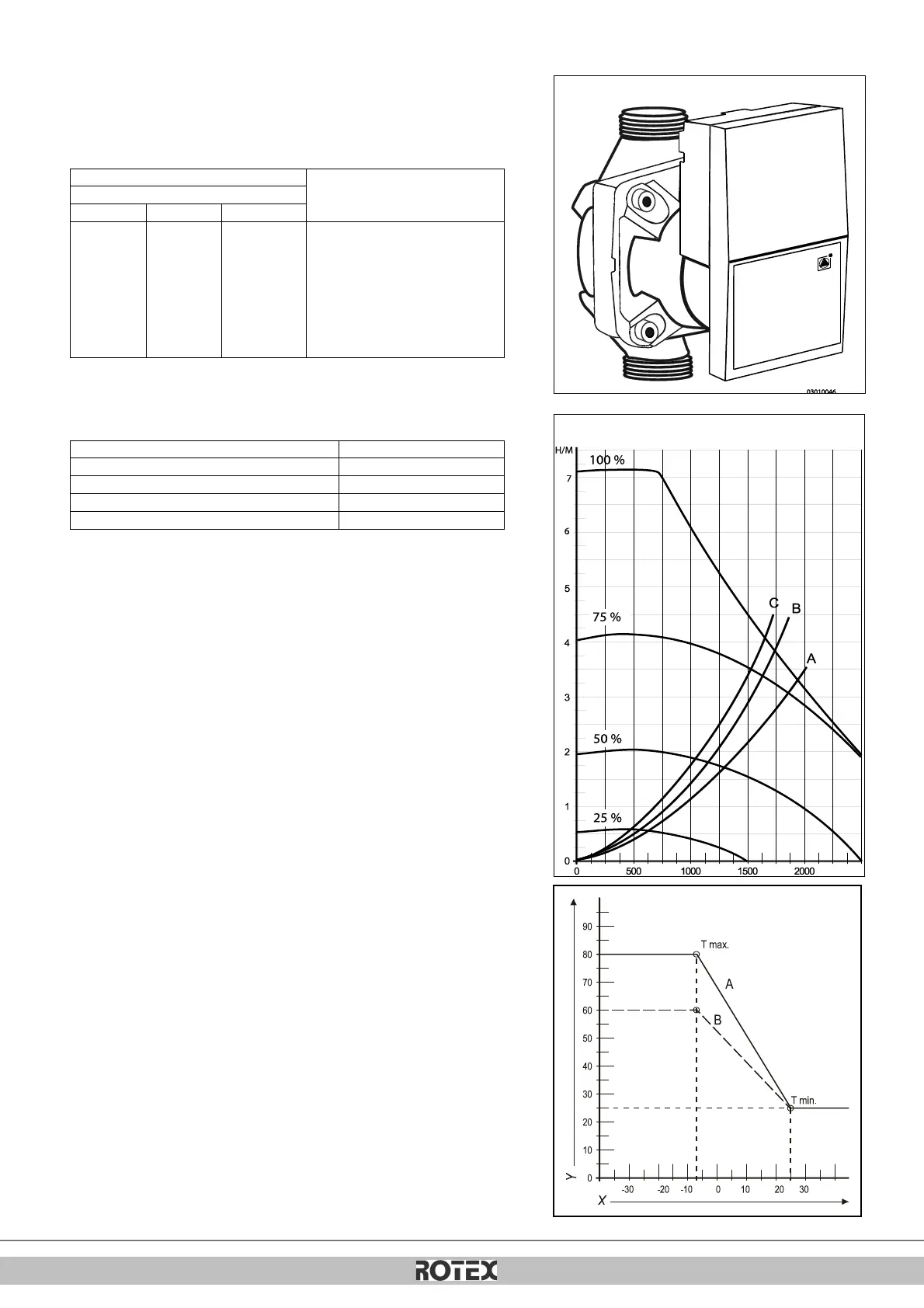

Graf ztráty tlaku jednotky na straně ÚT
A. RKOMBG22AAV1
B. RKOMBG28AAV1
C. RKOMBG33AAV1
7.5 Regulace dle počasí
Při připojování venkovního snímače je teplota výstupní vody automaticky regulována v
závislosti na venkovní teplotě v souladu s nastaveným palivovým vedením.
Maximální teplota výstupní vody (Tmax) se nastavuje pomocí displeje teploty. Pokud je
to takto požadováno, palivové vedení lze změnit pomocí servisního kódu (viz odst.
7.2). Regulace závislá dle počasí funguje pouze pomocí teploměru zapnuto-vypnuto.
Při použití pokojového termostatu typu OpenTherm dojde k předání venkovní teploty,
ale palivové potrubí kotle ÚT nebude aktivní.
Graf palivového vedení
X. T vnější v °C
Y. T výstupní vody v °C
A. Tovární nastavení
(Tmax ÚT = 80 °C, Tmin ÚT=25 °C, Tmin ex=-7 °C, Tmax ex= 25 °C)
B. Příklad
(Tmax ÚT = 60 °C, Tmin ÚT=25 °C, Tmin ex=-7 °C, Tmax ex= 25 °C)
