Rotex GW-30 C22 - Schema Elettrico; Resistenze NTC

54

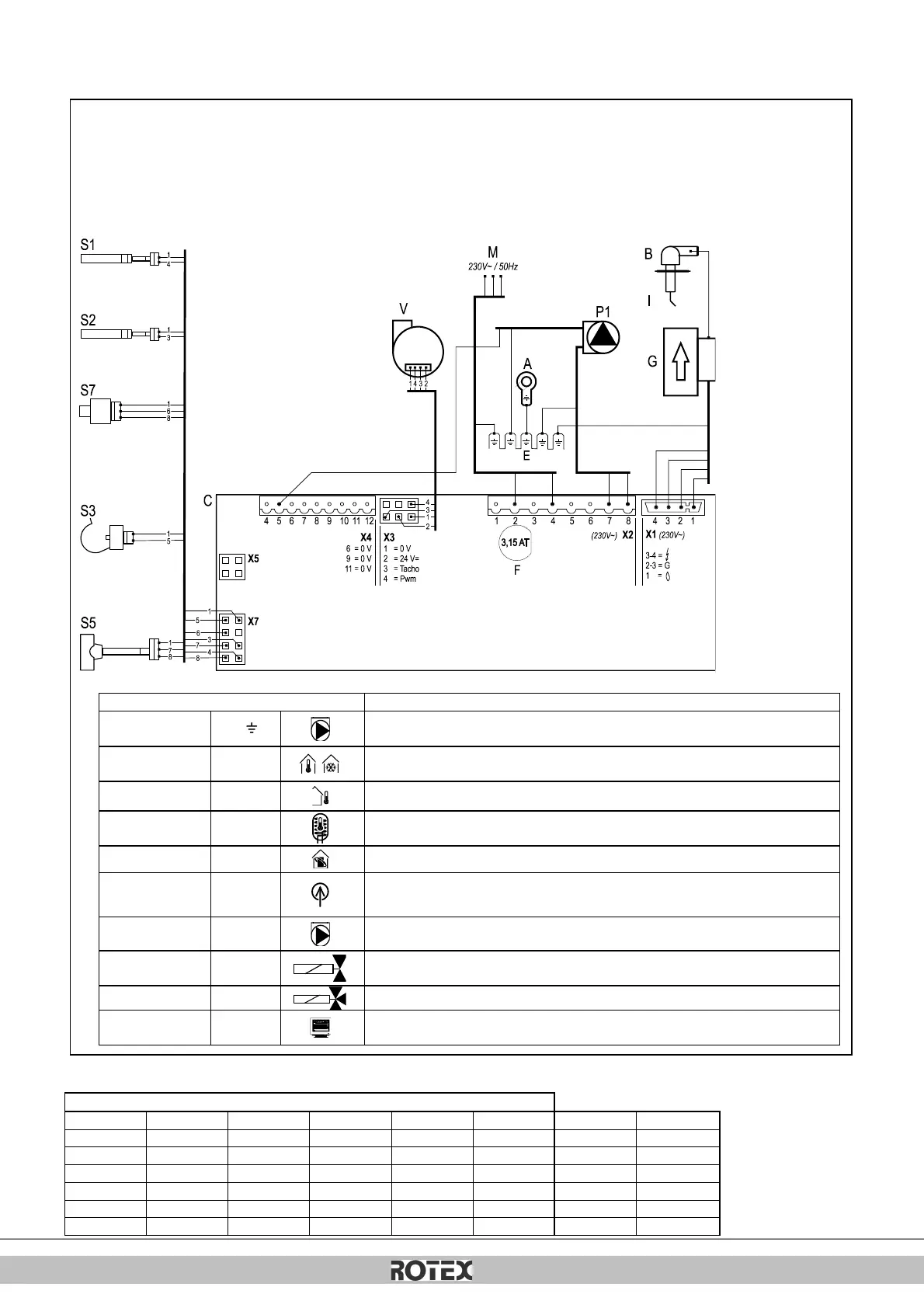

10.1 Schema elettrico
A
Collegamento a terra dello
scambiatore di calore
F
Fusibile (3,15 AT)
P1
Pompa CH
S5
Sensore flusso
B
Cappuccio della candela
G
Valvola del gas+ unità di
accensione
S1
Sensore di
mandata
S7
Sensore pressione acqua
CH
C
Sistema di controllo della caldaia
I
Elettrodo di
accensione/ionizzazione
S2
Sensore di ritorno
V
Ventola
E
Collegamenti a terra del sistema di
comando della caldaia
M
Tensione di rete
S3
Sensore ACS
Connessione:
Connettore X4
24 V=
5 -
Pompa CH (5= segnale PWM (rosso), E=terra)
6 - 7
Termostato ambiente e/o termostato antigelo ATTIVATO/DISATTIVATO (24 V cc o ±
125 mA)
8 - 9
Sensore esterno (12 k Ohm / 25°C)
9 - 10
Sensore del serbatoio o termostato del serbatoio (se c'è connessione attraverso 9 – 10,
rimuoverla)
11 - 12
Termostato OpenTherm
Connettore X2
230 V~
2 - 4
Cavo di rete (2=L (marrone), 4=N (blu), E=terra)
7 - 8
Pompa CH (8=L (marrone), 7=N (blu), E=terra)
3 – 5 - 6
Valvola di regolazione riscaldamento a pavimento o gruppo. (3=L (marrone),
5=interruttore (nero), 6=N (blu)) (EK3WV1AA).
3 – 5 - 6
Valvola a tre vie (3=L (marrone), 5=interruttore (nero), 6=N (blu)) (EK3WV1AA).
Connettore X5
Interfaccia computer
10.2 Resistenze NTC
NTC 12k ohm
T [°C]
R [ohm]
T [°C]
R [ohm]
T [°C]
R [ohm]
T [°C]
R [ohm]
-15
76020
15
18300
45
5522
75
1994
-10
58880
20
14770
50
4609
80
1707
-5
45950
25
12000
55
3863
85
1467
0
36130
30
9805
60
3253
90
1266
5
28600
35
8055
65
2752
95
1096
10
22800
40
6653
70
2337
100
952
