Rotex GW-30 C22 - 9.1 Ficha del Producto de Acuerdo con CELEX-32013 R0811, Annexe IV; Esquema Eléctrico

54

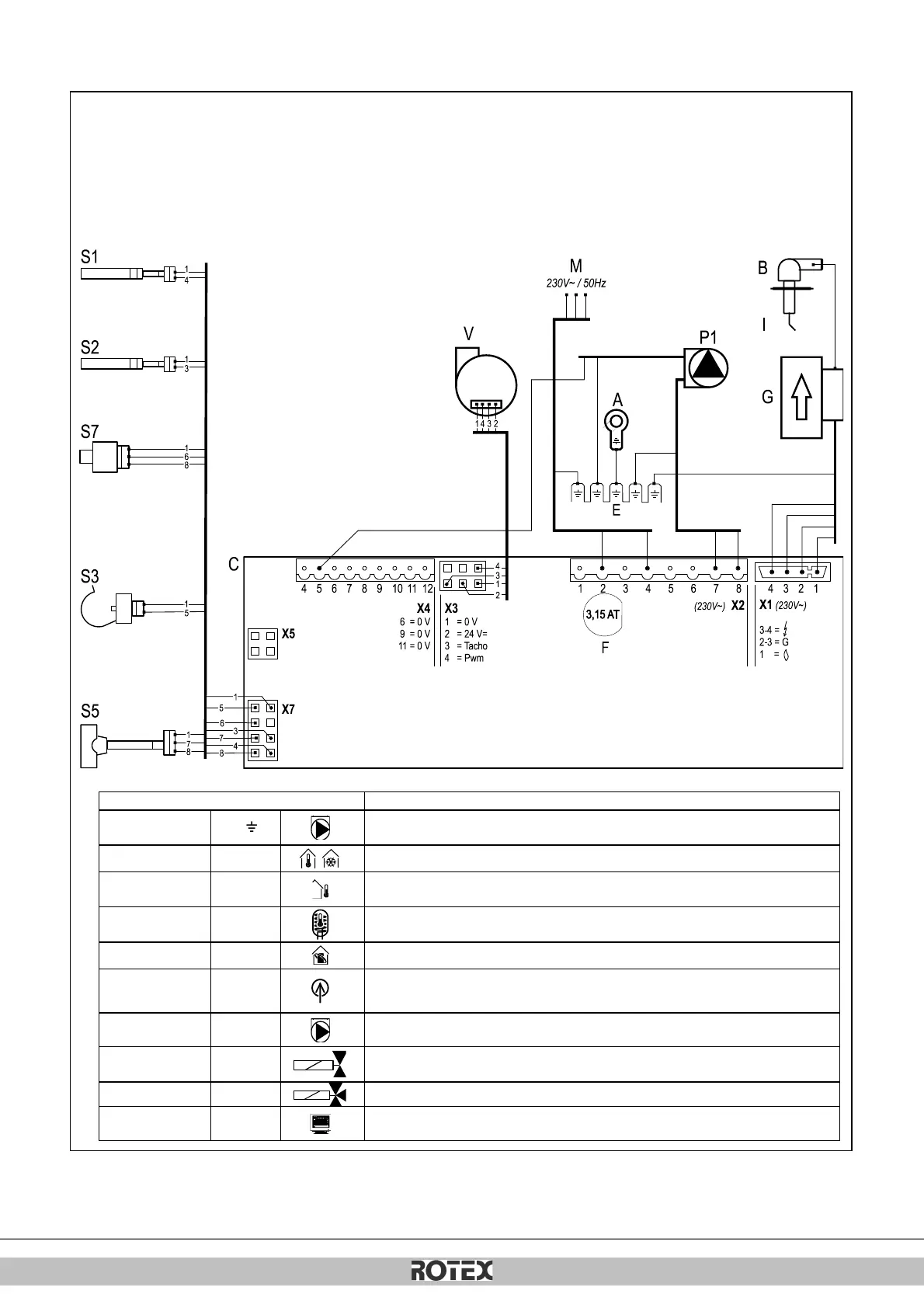

9.2 Esquema eléctrico
A
Conexión a tierra del
intercambiador de calor
F
Fusible (3,15 AT)
P1
Bomba de
calefacción
S5
Sensor de caudal
B
Tapa de bujía
G
Válvula de gas + unidad
de ignición
S1
Sensor de
suministro
S7
Sensor de presión de agua
de calefacción
C
Controlador de la caldera
I
Aguja de
ignición/ionización
S2
Sensor de retorno
V
Ventilador
E
Reborde de toma de tierra del
controlador de caldera
M
Voltaje principal
S3
Sensor de agua
caliente sanitaria
Conexión:
Conector X4
24V=
5 -
Bomba de calefacción (5= PWM señal (rojo), E= tierra)
6 - 7
Termostato de encendido/apagado o termostato contra heladas (24V cc o ± 125 mA)
8 - 9
Sensor de exterior (12 kOhmios /
25°C)
9 - 10
Sensor de depósito o termostato de depósito (si a través de conexión 9 – 10 presente,
entonces retírelo)
11 - 12
Termostato OpenTherm
Conector X2
230V~
2 - 4
Cable de línea principal (2=L (marrón), 4=N (azul), E=tierra)
7 - 8
Bomba de calefacción (8=L (marrón), 7=N (azul), E=tierra)
3 – 5 - 6
Calefacción de suelo o válvula reguladora de grupo. (3=L (marrón), 5=int. (negro),
6=N (azul)) (EK3WV1AA).
3 – 5 - 6
Válvula de tres vías (3=L (marrón), 5=int. (negro), 6=N (azul)) (EK3WV1AA).
Conector X5
Interfaz de PC
