5.4 Conecte el termostato de ambiente
5.4.1 Termostato de ambiente de encendido/apagado
1. Conecte el termostato de ambiente (véase el párrafo 10.1).
2. Si fuera necesario, ajuste la resistencia de retroalimentación del termostato de ambiente a
0,1 A. Si no está seguro, mida la corriente eléctrica y ajústela en función de la misma.
La resistencia máxima del tubo del termostato y del termostato de ambiente suma un total
de 15 ohmios.
5.4.2 Termostato modulador ambiental, Open Therm
La unidad está diseñada para conectar un termostato modulador ambiental, de acuerdo
con el protocolo de comunicación OpenTherm.
La función más importante del termostato modulador ambiental es calcular la
temperatura de entrada a una temperatura ambiental requerida con objeto de usar de
forma óptima la modulación. Con cada solicitud de calentamiento, se muestra la
temperatura de entrada requerida en la pantalla de la unidad.
Conecte el termostato modulador (véase el párrafo 10.1).
Si desea usar la función del interruptor de conexión/desconexión del agua sanitaria del
termostato OpenTherm, la función de confort de agua sanitaria debe estar en la opción
"eco" o "activada".
Para obtener más información al respecto, consulte el manual del termostato de
ambiente.
5.4.3 Termostato modulador ambiental, inalámbrico
La caldera de calefacción RKOMBG*AAV1 está diseñada para comunicarse
inalámbricamente sin módulo de envío o recepción con los termostatos ambientales
Honeywell T87RF1003 Round RF, DTS92 y CMS927. La caldera de calefacción y el
termostato ambiental deben referenciarse entre sí:
• Pulse el botón de reinicio de la unidad unos 5 segundos para acceder al menú
Termostato de ambiente RF.

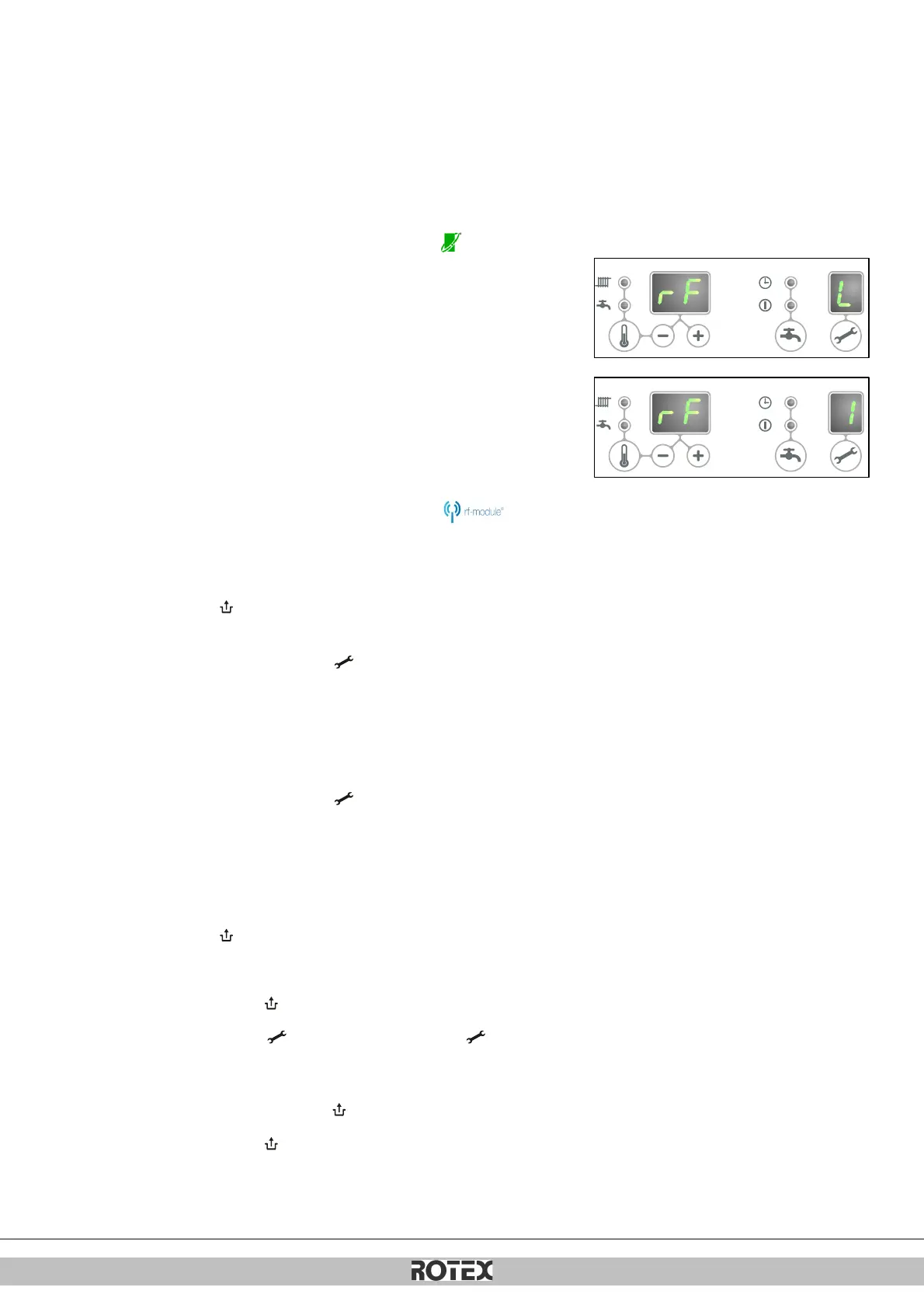

• Uno de los siguientes códigos se mostrará en la pantalla de la unidad:
1. rF y L / - : la pantalla sobre el botón muestra una L alternando con un –
LED rojo : parpadeando
La caldera de calefacción no se ha vinculado. Una unidad en este estado de
funcionamiento, puede vincularse con el método del termostato de ambiente
apropiado.
El método de vinculación depende del tipo de termostato de ambiente y se
describe en las instrucciones de instalación y funcionamiento del termostato.
2. rF y L / 1 : la pantalla sobre el botón muestra una L que se alterna con un 1
LED rojo : apagado
La caldera de calefacción ya se ha vinculado. Existe ya un enlace con un
termostato de ambiente de RF. Para permitir realizar un vínculo nuevo, debe
eliminarse el vínculo existente.
Véase: Deshacer el vínculo de un termostato de ambiente RF con la caldera de
calefacción.
• Pulse el botón de reinicio para salir del menú Termostato de ambiente RF o espere
1 minuto.
Prueba de la conexión entre la unidad y el termostato de ambiente RF
1. Pulse el botón de reinicio de la unidad unos 5 segundos para acceder al
menú Termostato de ambiente RF del controlador de caldera.
2. Pulse el botón de servicio 1x. En la pantalla sobre el botón , se
mostrará una t .
3. Ajuste el termostato de ambiente en el modo de prueba (véanse las
instrucciones de instalación y operativas del termostato de ambiente).
4. El LED rojo sobre el botón de reinicio parpadeará si se ha llevado a
cabo la vinculación correctamente.
5. Pulse el botón de reinicio de la unidad para salir del menú Termostato
de ambiente RF del controlador de caldera. Saldrá automáticamente del
modo de prueba 1 minutos después de recibirse el último mensaje de
prueba del termostato de ambiente RF.
