Rotex GW-30 C22 - 3 Principaux Composants

9

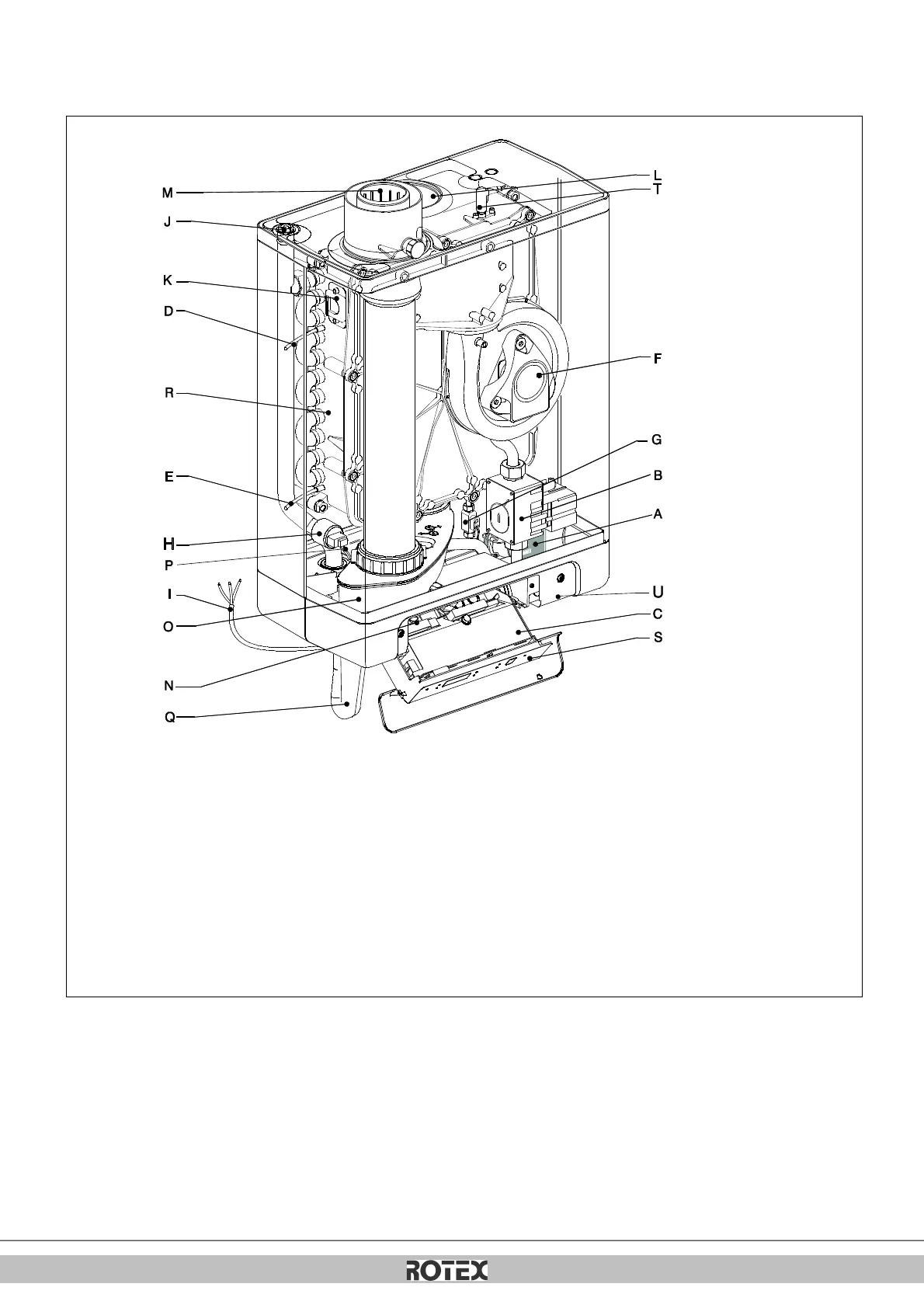

3 PRINCIPAUX COMPOSANTS
A.
Pompe CH
L.
Alimentation en air (uniquement avec un système de
B.
Vanne de gaz
ventouse à deux tuyaux)
C.
Commande du brûleur (panneau de fonctionnement inclus)
M.
Adaptateur concentrique d'entrée d'air/de gaz de combustion
D.
Capteur S1 (débit)
N.
Bloc raccord/barrette de raccordement X4
E.
Capteur S2 (retour)
O.
Bac de purge de condensat
F.
Ventilateur
P.
Capteur de l'eau chaude sanitaire S3
G.
Capteur de débit
Q.
Siphon
H.
Capteur de pression du chauffage central
R.
Échangeur de chaleur
I.
Câble de connexion 230 V ~ avec cheville mise à la terre
S.
Panneau et écran de fonctionnement
J.
Purge d'air manuelle
T.
Crayon d'ionisation et d'allumage
K.
Voyant
U.
Position de la plaque signalétique
