16
5 PODŁĄCZANIE

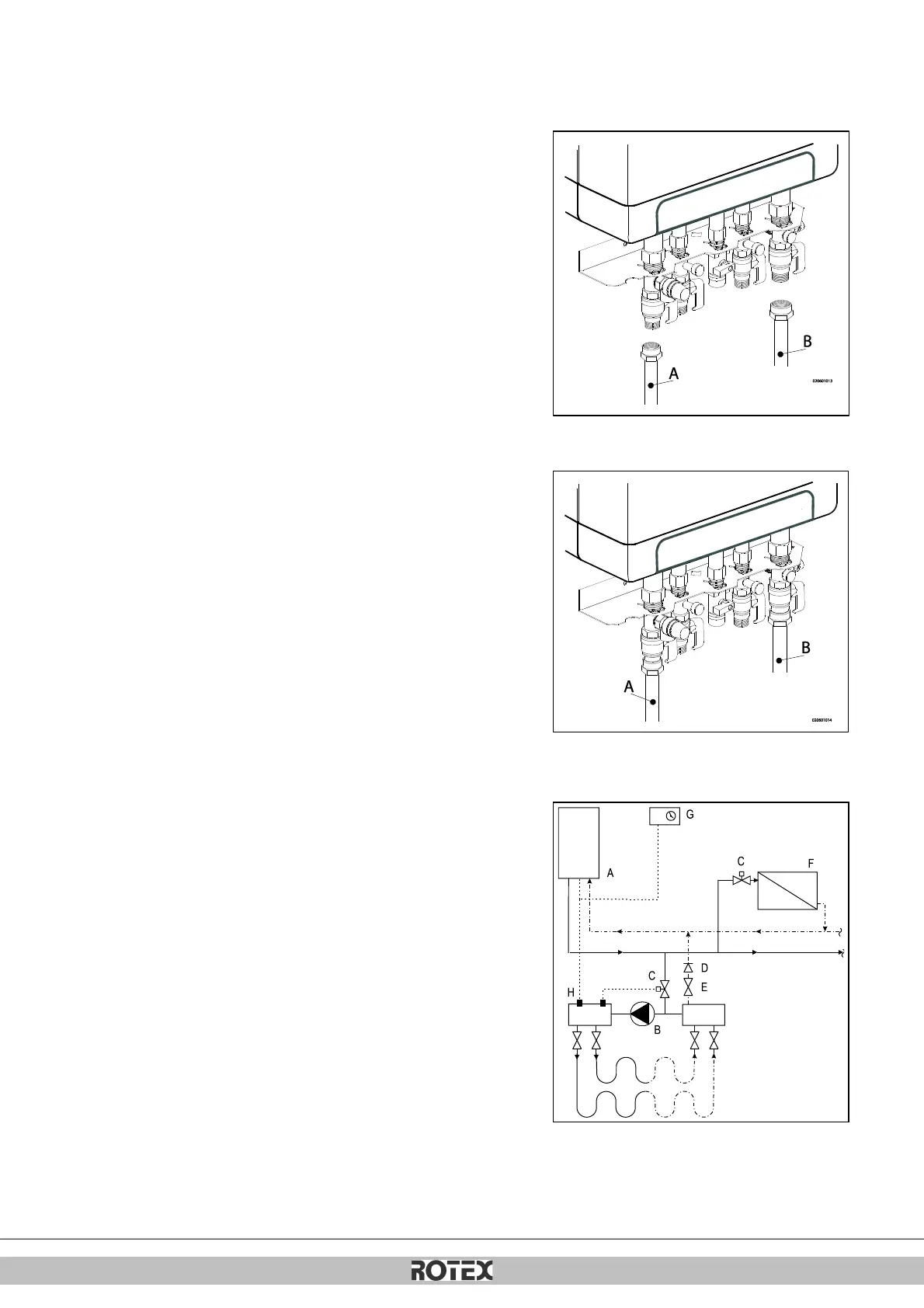

5.1 Podłączanie instalacji c.o.
1. Ostrożnie zwilż instalację c.o.
2. Spasuj rurkę zasilającą (A) oraz rurkę powrotną (B) z zestawem połączeniowym.
3. Wszystkie rurki muszą być połączone przed podłączeniem do prądu aby zapobiec
porażeniu od rurek.
4. Istniejące połączenia nie mogą być obracane, aby zapobiec przeciekaniu.
Instalacja c.o. musi być wyposażona w:
• Zawór napełniający/opróżniający (A) na rurce powrotnej, bezpośrednio pod
urządzeniem.
• Zawór opróżniający w najniższym punkcie instalacji.
• Zawór przelewowy (B) 3-barowy na rurce zasilającej w odległości nie większej niż
500 mm od urządzenia.
Pomiędzy urządzeniem i zaworem przelewowym nie ma konieczności montażu
zaworów lub zwężek.
• Zbiornik rozprężny na rurce powrotnej (zestaw B lub instalacja):
• Zawór zwrotny, jeśli rury biegną w górę, w bliskiej odległości od urządzenia.
Zapobiega on wystąpieniu efektu termosyfonowego podczas podgrzewania wody
użytkowej (bezsprężynowy zawór zwrotny musi być zamontowany pionowo).
5.1.1 Zawory termostatyczne grzejników
Jeśli wszystkie grzejniki są wyposażone w zawory termostatyczne lub zawory
regulowane ręcznie, należy zapewnić minimalną cyrkulację wody. Patrz pkt 7.3.
5.1.2 Ogrzewanie podłogowe
Ogrzewanie podłogowe z pompą
Jeśli system ogrzewania podłogowego nie jest odseparowany, pompa ogrzewania
podłogowego może wytwarzać niepożądaną cyrkulację w bojlerze c.o. W celu
zapewnienia dobrego funkcjonowania zaopatrzenia w ciepłą wodę użytkową, należy
zapobiec niepożądanej cyrkulacji poza bojlerem c.o.
Należy podłączyć system ogrzewania podłogowego w sposób pośredni jako
odseparowany lub wyposażyć instalację c.o. w zestaw zaworów dwudrogowych
230 V ~ (E). Jeśli pompa ogrzewania podłogowego pobiera ciepło poprzez zawór
zwrotny z podgrzewacza, niepożądanej cyrkulacji można zapobiec poprzez
zastosowanie dodatkowego zaworu zwrotnego (D).
Należy zapewnić minimalną cyrkulację wody. Patrz pkt 7.3.
Schemat połączenia ogrzewania podł ogowego
A. Bojler c.o.
B. Pompa obiegowa c.o.
C. Termostatyczny zawór sterujący
D. Sprężynowy zawór zwrotny
E. Zawór elektryczny 230 V ~
F. Grzejniki
G. Termostat czasowy
H. Termostat maksymalnej temperatury
