13
4.3 Montáž
Kotel lze zavěsit na zeď pomocí:
• nástěnného závěsného pásu a spojovací sady EKVK4AA
• sady B včetně expanzní nádoby a spojovací sady.

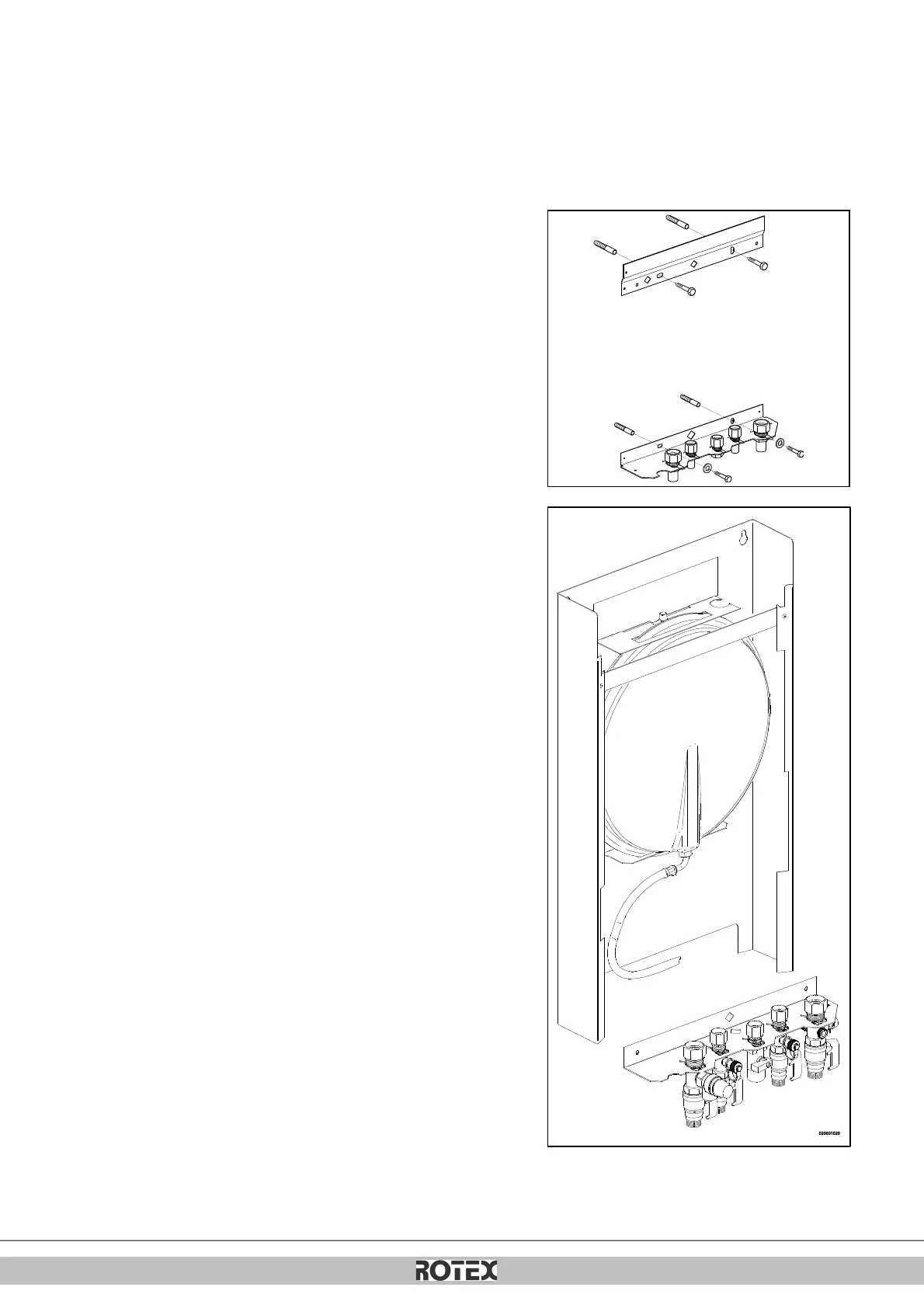

4.3.1 Montáž závěsného plechu a montážní konzoly
• Ověřte, zda je konstrukce zdi vhodná pro zavěšení kotle.
• Vyvrtejte otvory pro závěsný pás spojovací sadu ve zdi pomocí šablony
dodané s kotlem.
• Upevněte závěsný pás a montážní držák vodorovně na zeď pomocí
dodaného montážního příslušenství.
• Umístěte plnicí smyčku na připojení šroubení vracející se a studené vody
podle pokynů pro montáž připojovací sady.
• Kotel lze nyní umístit na závěsný pásek a zároveň zasunout potrubí kotle
do ventilů v montážním držáku.
4.3.2 Sestavení sady B
• Ověřte, zda je konstrukce zdi vhodná pro zavěšení kotle a sady B.
• Vyvrtejte otvory pro sadu B ve zdi pomocí šablony dodané s kotlem.
• Upevněte sadu B na zeď pomocí dodaných montážních materiálů.
• Umístěte montážní držák na rám jak je uvedeno v příručce, která je
součástí sady B.
• Připojte ohebnou hadici k expanzní nádobě a připojení na zpětném ventilu.
Ověřte, zda jsou osazeny těsnicí kroužky.
• Umístěte plnicí smyčku na připojení šroubení vracející se a studené vody
podle pokynů pro montáž připojovací sady.
• Kotel lze nyní umístit na sadu B a zároveň zasunout potrubí kotle do ventilů
v montážním držáku.
