-87-

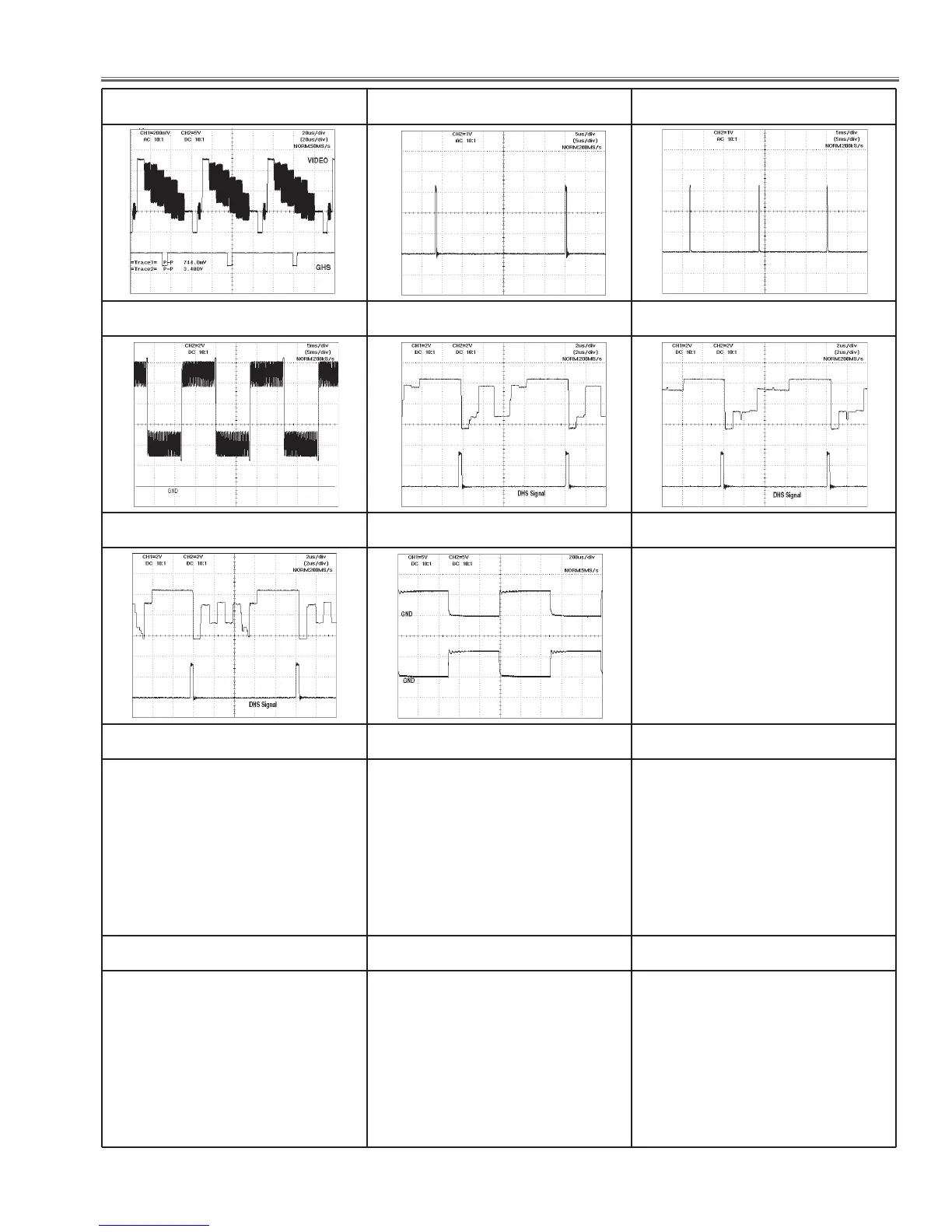

Waveform
VIDEO signal <VIDEO> HSYNC signal <TP_HS>
VSYNC signal <TP_VS>
S&H signal <TP501-TP561> R-S&H signal <TP501>
G-S&H signal <TP531>
B-S&H signal <TP561> OPT Drive <TP4414-TP4415>
