External signal interface
Basic specification
Connector pin assignment
I/O signal
Timing Waveform
Parent topic Part 2 Interface Specification
Basic specification
External signal interface is designed to connect the printer to external peripheral devices.
External signal interface works only in pulse input mode (print by external signal input). Error signal
is output in any mode if an error occurs in the printer.
External signal setting is set in the [Interface] > [External I/O] of the printer.

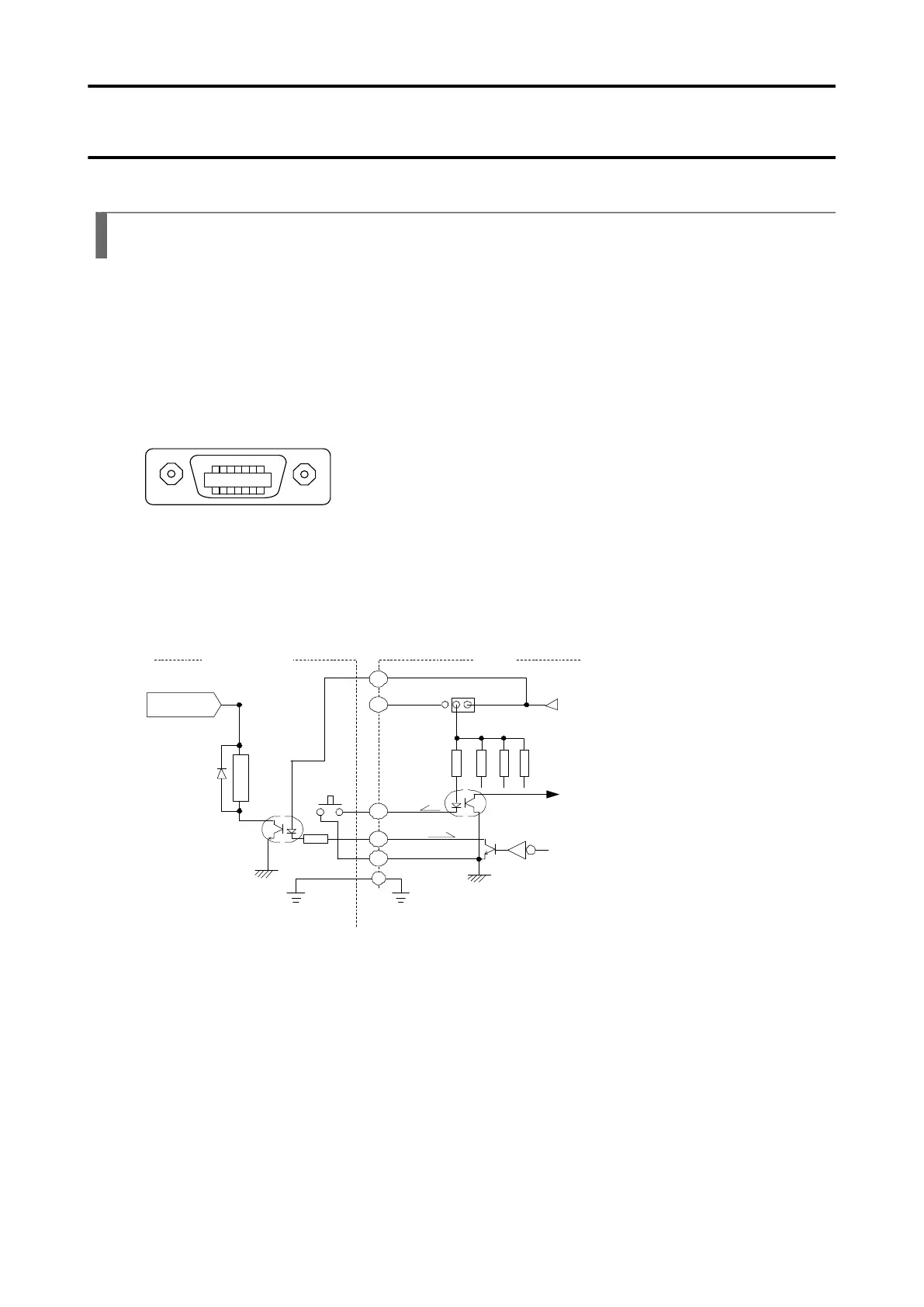

Connector
Amphenol 14 pin receptacle (female)
17
8
14
*For connector, use DDK's 57 series 14-pin (57-30130 etc.) or the like.
I/O circuit diagram
I/O connection example
5 to 40 V
Printer
14pin type
Signal level
High +4.2 - 5V
Input terminal:
Iin≒0mA,
Output terminal:
Iout≒0mA
Low 0 - 0.7V or less
Input terminal
Iin≒10mA
Output terminal
Iout≒50mA
Print by external signal
Set "ENABLE/DISABLE" in the [Interface] > [External I/O].
