• WH - Eftervärmare, vatten
• FPT- Givare för frysskydd
• SAT- Temperaturgivare för tilluft
• S - ställdon för ventil
• 1 - Uteluft
• 2 - Tilluft
• 3 - Frånluft
• 4 - Avluft
Komponent/produkt - artikelnummer:
• Eftervärmare, vatten VTR 700 L (för vänstermodeller) — 138101
• Eftervärmare, vatten VTR 700 R ( för högermodeller) — 141101
• RVAZ4 24A ställdon 0-10V (S) — 9862
• ZTV 15-1,6 2-vägventil — 9824
• ZTR 15-1,6-ventil 3-vägs — 9673
Installation och anslutning
1. Avlägsna pluggen och montera frysvaktsgivaren. Applicera gängtätning på givaranslutningen.
2. Installera eftervärmaren i aggregatet. Anslut rör, 2- eller3-vägsventil och manöverdon.
Viktigt
Använd INTE 24V DC kraftutgång från anslutningskortet för ventilställdon.
3. Anslut ställdon (S) till valfri ledig analog utgång.

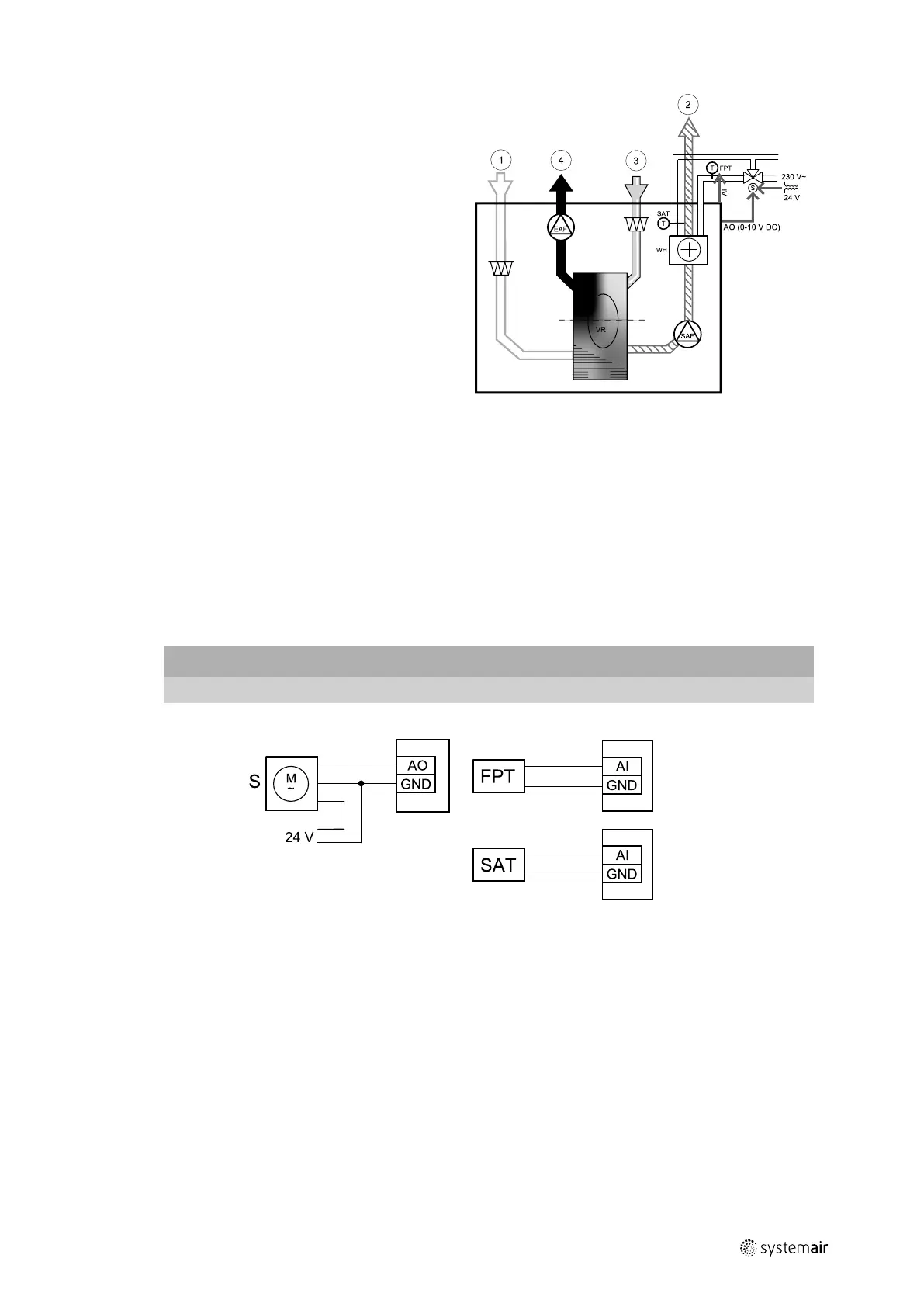

Fig. 16 Vattenvärmaranslutningar
Konfiguration
1. Gå till servicemenyn .
2. Ange lösenord (standard 1111)
3. Aktivera ställdonet. Gå till menyn komponenter, välj Värmare-menyn och välj typen vatten. Välj typ av ställdons-
spänning. Ställ in avancerade inställningar om det behövs.
4. Konfigurera anslutningen till vattenvärmaren. Gå till servicemenyn . Välj Utgångsmenyn. I nästa meny välj fliken
ANALOG Välj den analoga utgången som vattenvärmaren är ansluten till. Exempelvis, om den ansluts till AO3 på an-
slutningskortet, så väljer du därefter ANALOG UTGÅNG 3 och välj Y1-Värme från listan över typer av utgångar.
5. Konfigurera frysskyddsgivaren (FPT). Gå tillbaka till ingångsmenyn . Välj fliken ANALOG. Välj den analoga ingången
som frysskyddsgivaren är ansluten till. Exempelvis, om den är ansluten till AI6 på anslutningskortet, så väljer du där-
efterANALOG INGÅNG 6 och väljer frysskyddstemperaturgivare (FPT) från listan över ingångstyper.
6. Vattenvärmare och dess komponenter är nu konfigurerade.
