5.5.3 Kanalanslutningar

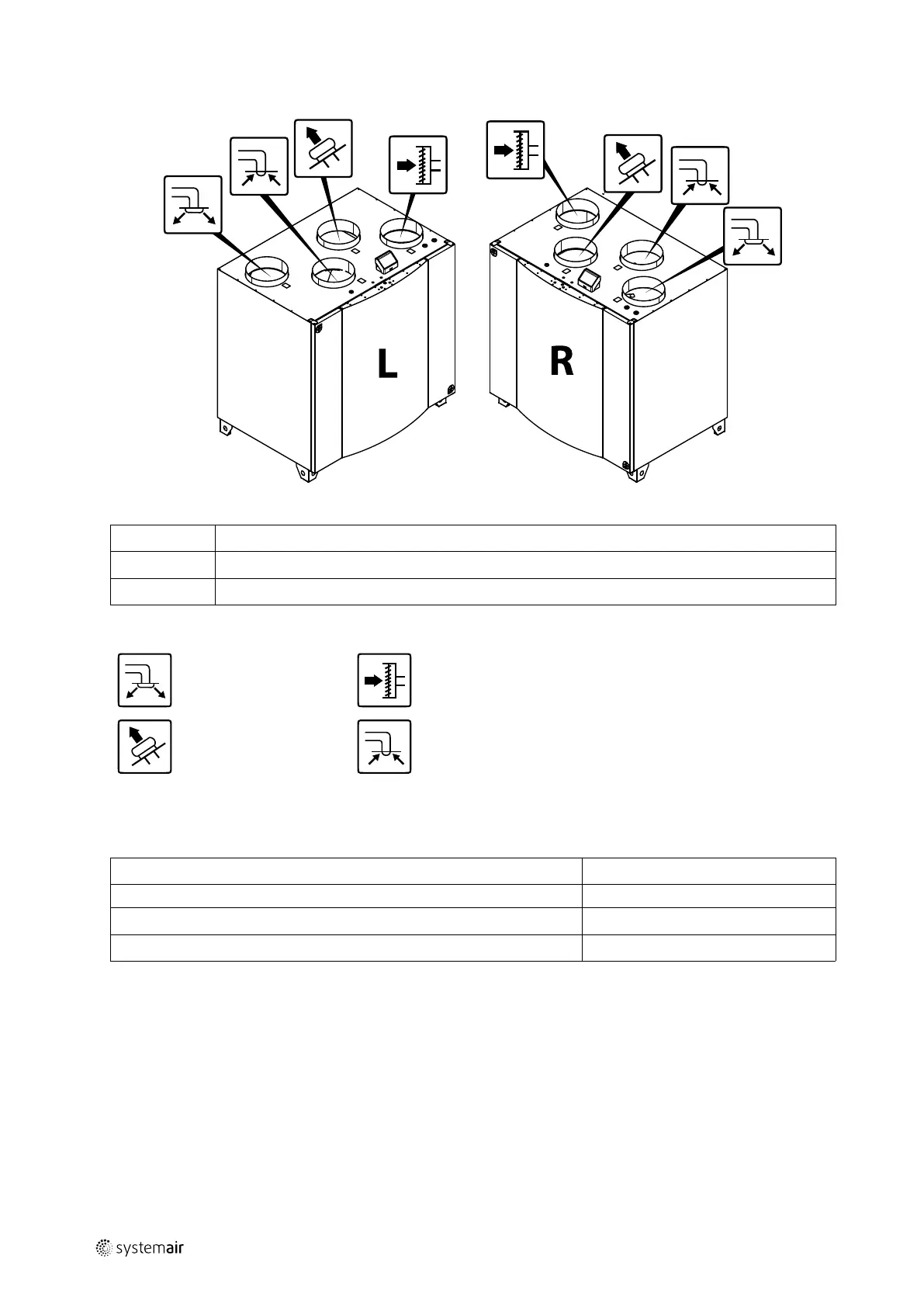

Fig. 3 Kanalanslutningar
Position
Beskrivning
R
Högerutförande (tilluftsanslutningen sitter på aggregatets högra sida, sett framifrån)
L
Vänsterutförande (tilluftsanslutningen sitter på aggregatets vänstra sida, sett framifrån)
Symbol Beskrivning Symbol Beskrivning
Tilluft Uteluft
Avluft Frånluft
5.5.4 Effektförbrukning och säkringsstorlek
Eftervärmningsbatteri
1670 W
Fläktar
336 W
Total effektförbrukning
2006 W
Säkring
10 A
5.5.5 Nödvändigt utrymme
För att filtren (figur 4) ska kunna demonteras måste aggregatet installeras med tillräckligt utrymme framför enligt be-
skrivningen nedan.
