Service DE
Wichtig
Die Installation des Geräts und des gesamten Lüftungssystems darf nur von einer Elektrofachkraft
durchgeführt werden und hat den örtlichen Regeln und Vorschriften zu entsprechen.
Das System sollte kontinuierlich arbeiten und nur bei Wartung/Service angehalten werden.
Schließen Sie keine Wäschetrockner an das Lüftungssystem an
Kanalanschlüsse/Kanalenden müssen während der Lagerung und Installation abgedeckt werden.
Vergewissern Sie sich vor dem Starten des Geräts, dass die Filter eingebaut sind.
10.2 Interne Komponenten

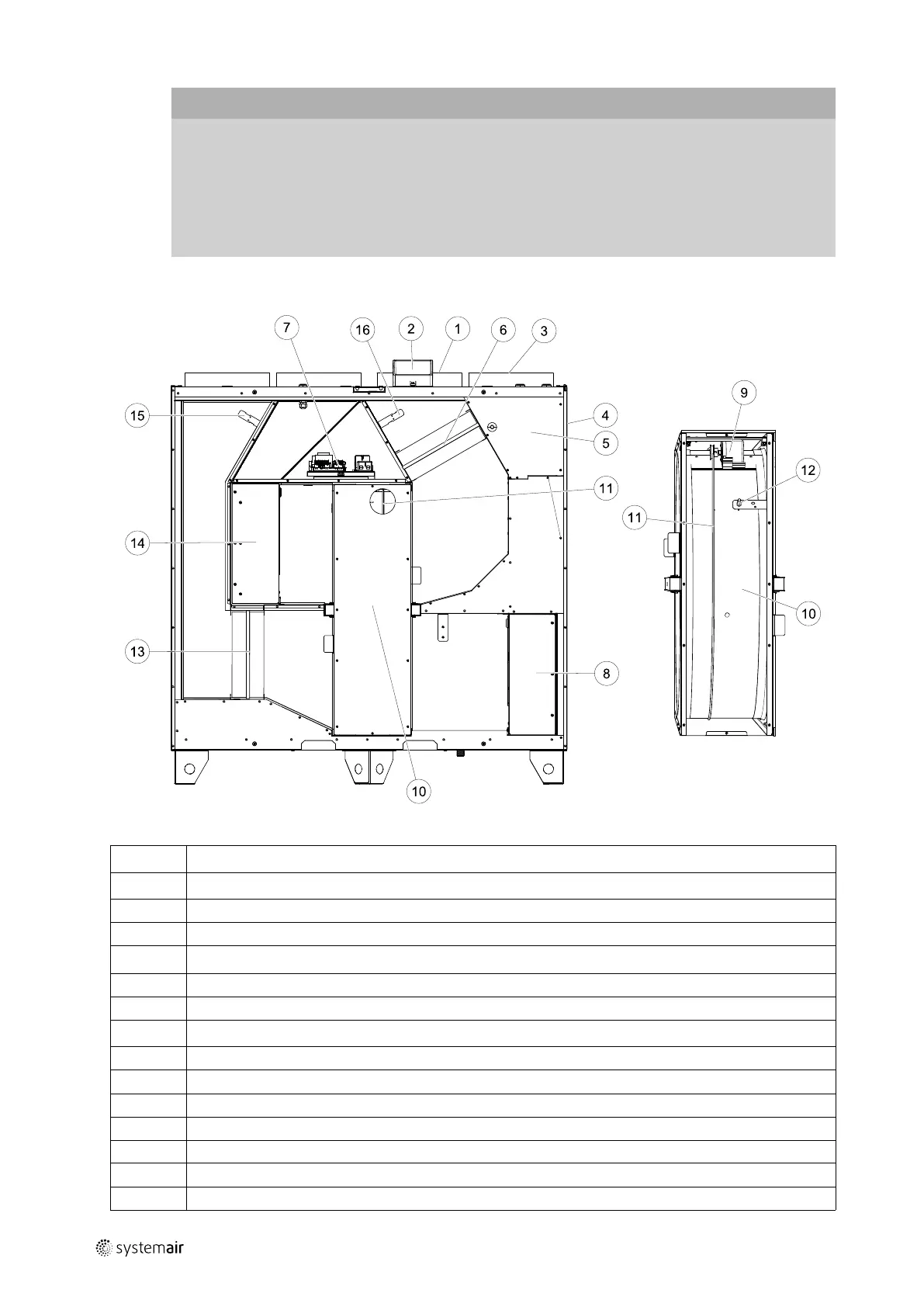

Bild 12 Komponenten
Position
Beschreibung
1
Relative Feuchtigkeitssensor
2
Externe Anschlüsse
3
Zuluftsensor
4
Überhitzungsschutzsensor
5
Interner elektrischer Nacherhitzer
6
Abluftfilter
7
Hauptplatine
8
Zuluftventilator
9
Rotormotor und Riemenscheibe
10
Rotationswärmetauscher
11
Antriebsriemen Wärmetauscher
12 Rotorsensor
13
Zuluftfilter
14
Abluftventilator
