164
| Zubehör
DE

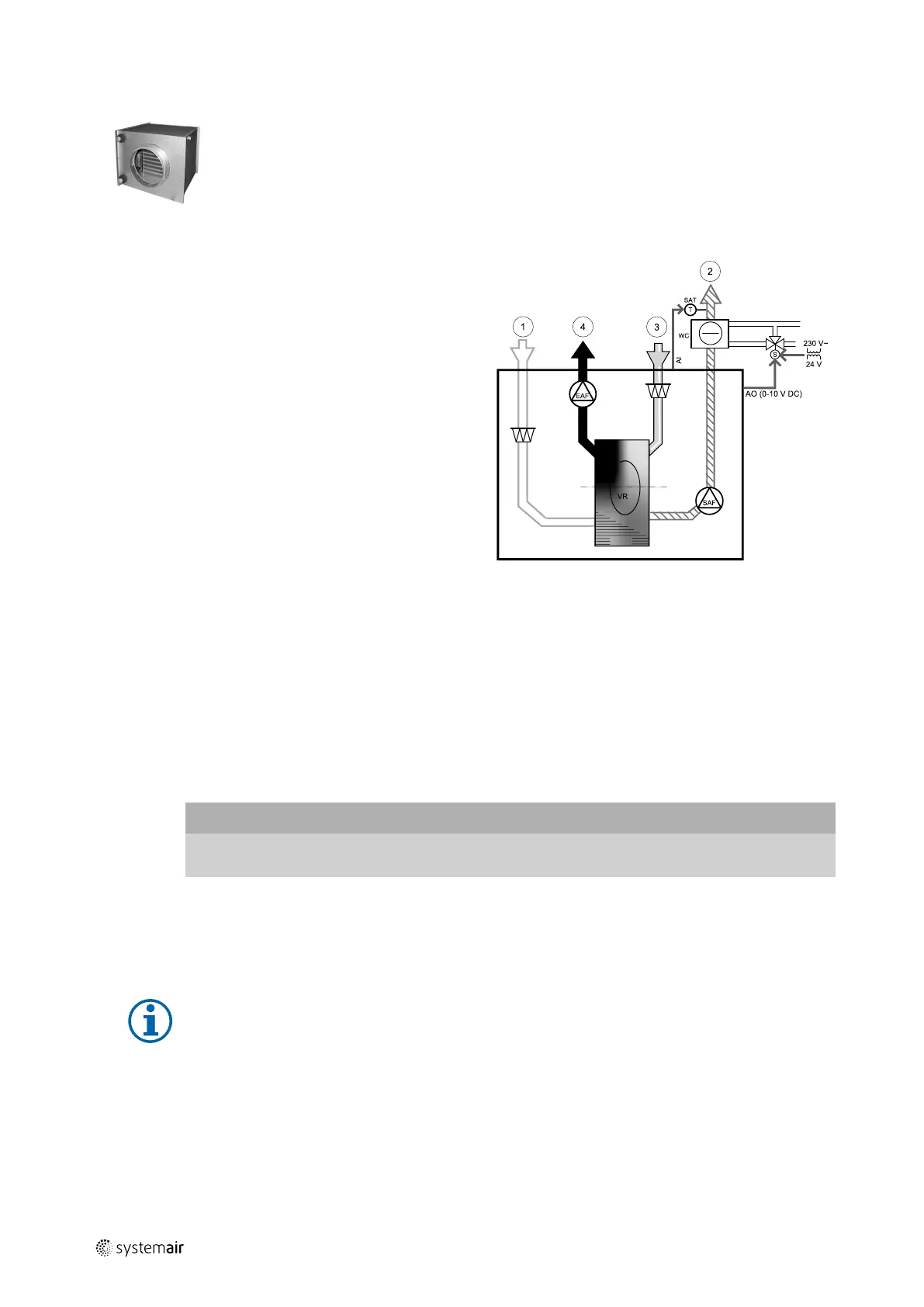

11.3.5 Wasserkühlregister für Kanalmontage
Das Wasserkühlregister kann im Lüftungsrohr in der Zuluft nach dem Lüftungsgerät montiert werden.
• WC - Wasserkühlregister
• SAT - Zulufttemperatursensor
• S - Ventilstellantrieb
• 1 - Außenluft
• 2 - Zuluft
• 3 - Abluft
• 4 - Fortluft
Komponente / Produkt - Artikelnummer:
• CWK 250-3-2,5 Kaltwasserkühler — 30024
• RVAZ4 24A Stellantrieb 0-10V (S) — 9862
• ZTV 15-1,6 2-Wege-Ventil — 9824
• ZTR 15-1,6 3-Wege-Ventil — 9673
• Kanalsensor -30-70C (SAT) — 211524
Installation und Anschluss
1. Installieren Sie das Wasserkühlregister im Lüftungsrohr. Wasserseitige Anbindung mit 2/3-Wege-Ventil und
Stellantrieb.
Wichtig
Verwenden Sie für den Stellantrieb des Ventils KEINE 24V DC Stromversorgung von der Anschlussplatine
aus dem Lüftungsgerät.
2. Stellantrieb (S) an beliebigen freien Analogausgang anschließen
3. Der interne Zulufttemperaturfühler (SAT, vorgegebener Anschluss AI2 auf der Hauptplatine) muss ersetzt werden
durch einen Kanaltemperaturfühler, der als Zubehör erhältlich ist. Ein Kanaltemperaturfühler muss nach dem Kühler
im Lüftungsrohr installiert werden. Den Kanaltemperaturfühler an Analogeingang 2 (AI2) anschließen und den inter-
nen Zulufttemperaturfühler ersetzen.
Hinweis!
Ein Kanaltemperaturfühler kann an die Analogeingänge 6-7 an der Anschlussplatine angeschlossen
werden, um einen einfacheren Zugang zu gewährleisten und dann als Zulufttemperatursensor
konfiguriert werden. Der interne Zulufttemperaturfühler muss jedoch zuerst im Bedienfeld deaktiviert
werden.
2114802 | B003
