FI Lisävarusteet
|
217

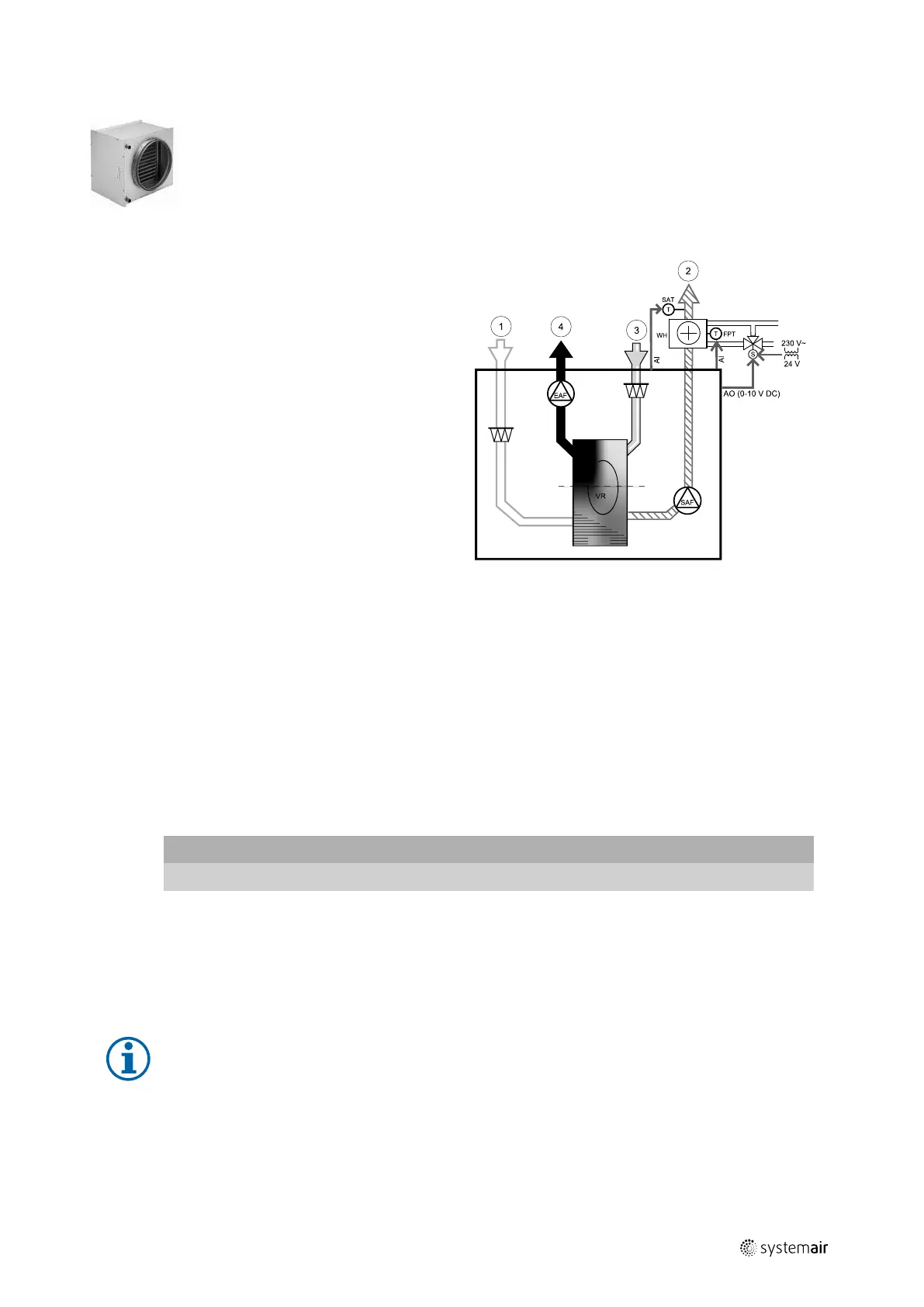

11.3.4 Kanavalämmitin (lämminvesipatteri)
Lämminvesipatteri asennetaan tuloilmakanavaan.
• WH - kanavalämmitin, vesi
• FPT - jäätymissuoja-anturi
• SAT - tuloilman lämpötila-anturi
• S - toimilaite venttiilille
• 1 - Ulkoilma
• 2 - Tuloilma
• 3 - Poistoilma
• 4 - Jäteilma
Komponentti/Tuote — Tuotenumero:
• VBC 250-2 Kanavalämmitin (vesi) (2 riviä) — 5460
• VBC 250-3 Kanavalämmitin (vsi) 3 riviä) — 9843
• RVAZ4 24A Toimilaite 0-10V (S) — 9862
• ZTV 15-1,6 2-tieventtiili — 9824
• ZTR 15-1,6 3-tieventtiili — 9673
• Kanava-anturi -30-70C (SAT) — 211524
• Pinta-anturi -30-150C (FPT) — 211523
Asennus ja kytkennät
1. Asenna yhdistelmäpatteri kanavaan Liitä putket, 2/3 -tieventtiili ja toimilaite.
Tärkeää
Älä käytä 24V DC lähtöä liitäntäkotelosta venttiilin toimilaitteelle
2. Kytke toimilaite (S) mihin tahansa analogiseen lähtöön.
3. Jäätymissuoja-anturi (FPT) on kiinnitettävä paluuveden putken pinnalle. Kytke jäätymissuoja-anturi mihin tahansa va-
paaseen analogiseen tuloon.
4. Sisäinen tuloilman lämpötila-anturi (SAT, liitetty oletuksena pääpiirilevyn AI2-liittimeen) on korvattava kanavan läm-
pötila-anturilla, joka on saatavilla lisävarusteena. Kanavan lämpötila-anturi on asennettava kanavaan lämmityspatte-
rin jälkeen. Liitä kanavan lämpötila-anturi sisäisen tuloilman lämpötila-anturin tilalle analogiseen tuloon 2 (AI2).
Huom!
Kanavan lämpötila-anturi voidaan haluttaessa liittää myös liitinlevyn analogisiin tuloihin 6–7 ja määrittää
tuloilman lämpötila-anturiksi. Sisäinen tuloilman lämpötila-anturi on kuitenkin poistettava silloin ensin
käytöstä ohjauspaneelin kautta.
2114807 | B003
