SystemAir SAVE VTR 700 - Lämpötilan Säätö; Sisäinen Sähköinen Jälkilämmitin

FI Lisävarusteet
|
213

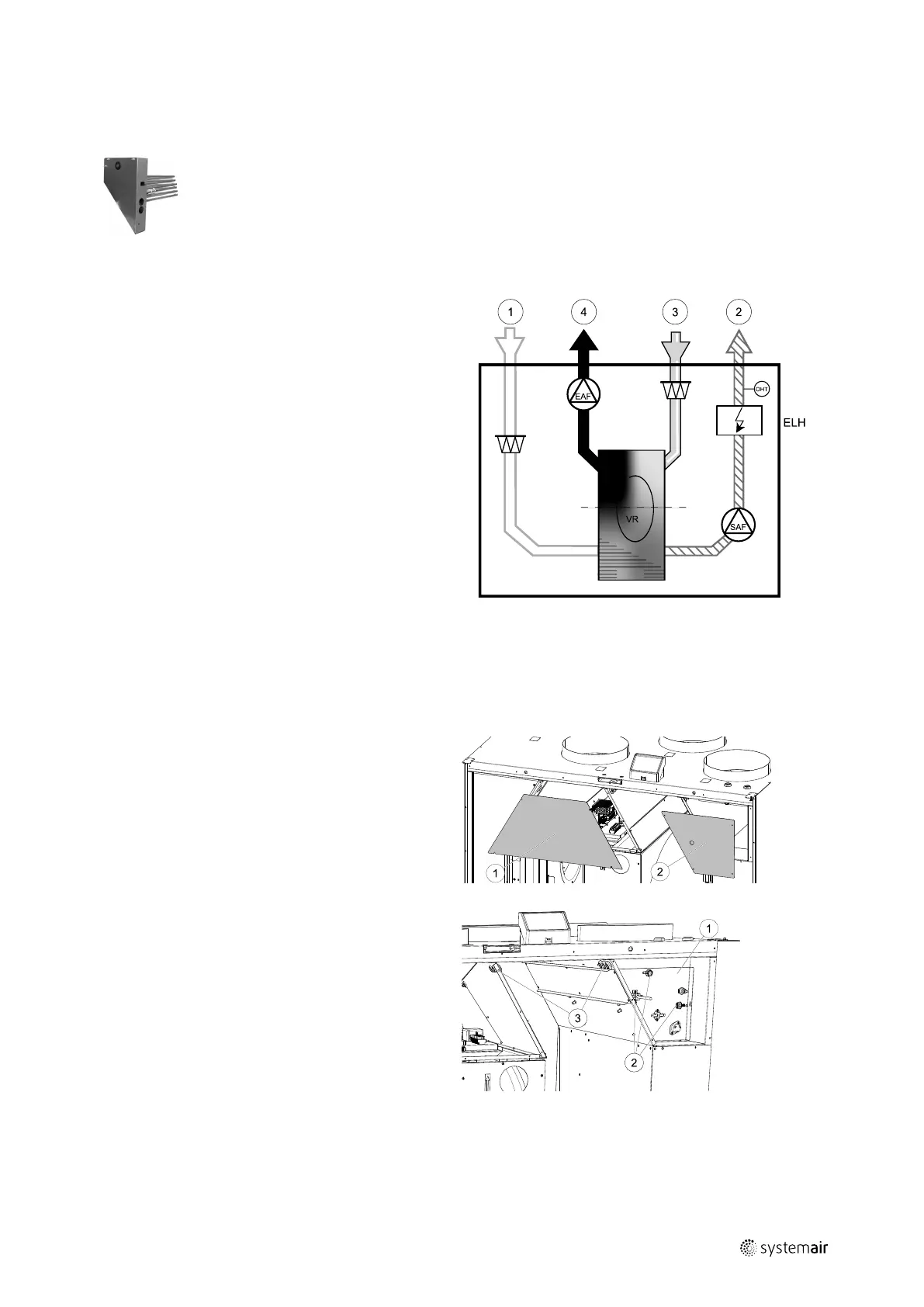

11.3 Lämpötilan säätö
11.3.1 Sisäinen sähköinen jälkilämmitin.
Sähköistä jälkilämmitintä käytetään tuloilman lämmitykseen kylmällä ilmalla. Jälkilämmitin asennetaan laitteen sisään
• ELH — Sähkölämmitin
• OHT - ylikuumenemisanturi
• 1 - Ulkoilma
• 2 - Tuloilma
• 3 - Poistoilma
• 4 - Jäteilma
Komponentti/Tuote — Tuotenumero:
• Sähköinen jälkilämmitin VTR 700 R 1,67 kW (oikeakätiselle mallille) – 141100
• Sähköinen jälkilämmitin VTR 700 L 1,67 kW (vasenkätiselle mallille) – 138100
Asennus ja liitäntä
1 Irrota peitelevyt sähköliitosten (1) ja lämmittimen lo-
keroista (2) poistamalla 4 ruuvia kummastakin
etulevystä.
2 Irrota nupit (2) jotka tulevat pidättelemään jälkiläm-
mittimen paikallaan. Aseta sähköinen jälkilämmitin (1)
lokeroonsa, kiinnitä jälkilämmitin aiemmin poistetuilla
nupeilla (2).
Vie ohjaus-, TRIAC ja ylikuumenemissuoja -anturin
johdot seinämän reikien läpi (3)
sähkökytkentälokeroon.
2114807 | B003
