FI
Sähköliitännät |
185
Merkintä
Kuvaus
MB
Pääpiirilevy
CB
Yhteys ulkoiseen liitäntäkoteloon
1
Lämmittimen terminaalit
2
TRIAC säätimen terminaalit
3
Päävirtalähteen terminaalit
4
Poistoilmapuhaltimen virransyöttöterminaalit
5
Tuloilmapuhaltimen virransyöttöterminaalit
6
Sisäisen suhteellisen kosteus-anturin liittimet
7
Analoginen sisääntulo 1 - Ulkoilma-anturi
8
Analoginen sisääntulo 2 - Tuloilma-anturi
9
Analogiasisääntulo 3 — Vapaasti konfiguroitava
10
Analoginen sisääntulo 4 - Vapaasti konfiguroitava / Ylikuumenemislämpötila-anturi
(koneet joissa on sähkölämmitysvastus)
11
Analoginen sisääntulo 5 - vapaasti konfiguroitava
12
Digitaalinen sisääntulo 1 – Pyörimisvahti (VSR, VTR koneet) / Ohituspellin signaali (VTC
koneet)
13
Digitaalinen sisääntulo 2 - Vapaasti konfiguroitava / Liesikupu (VTR 150/K)
14
Analoginen ulostulo 2 - Vapaasti konfiguroitava / Sähkölämmittimen ohjain (VTC 700
kone)
15
Analoginen ulostulo 1 - Lämmönsiirtimen roottori (VSR, VTR koneet) / Ohituspellin
ohjaus (VTC koneet)
16
Terminaalit poistoilmapuhaltimen nopeuden ohjaukselle
17
Terminaalit tuloilmapuhaltimen nopeuden ohjaukselle
7.2 Ulkoiset liitännät (Liitäntäkotelo)
Ulkoiset liitännät pääpiirilevyyn tehdään laitteen ulkopuolella sijaitsevan liitäntäkotelon kautta.

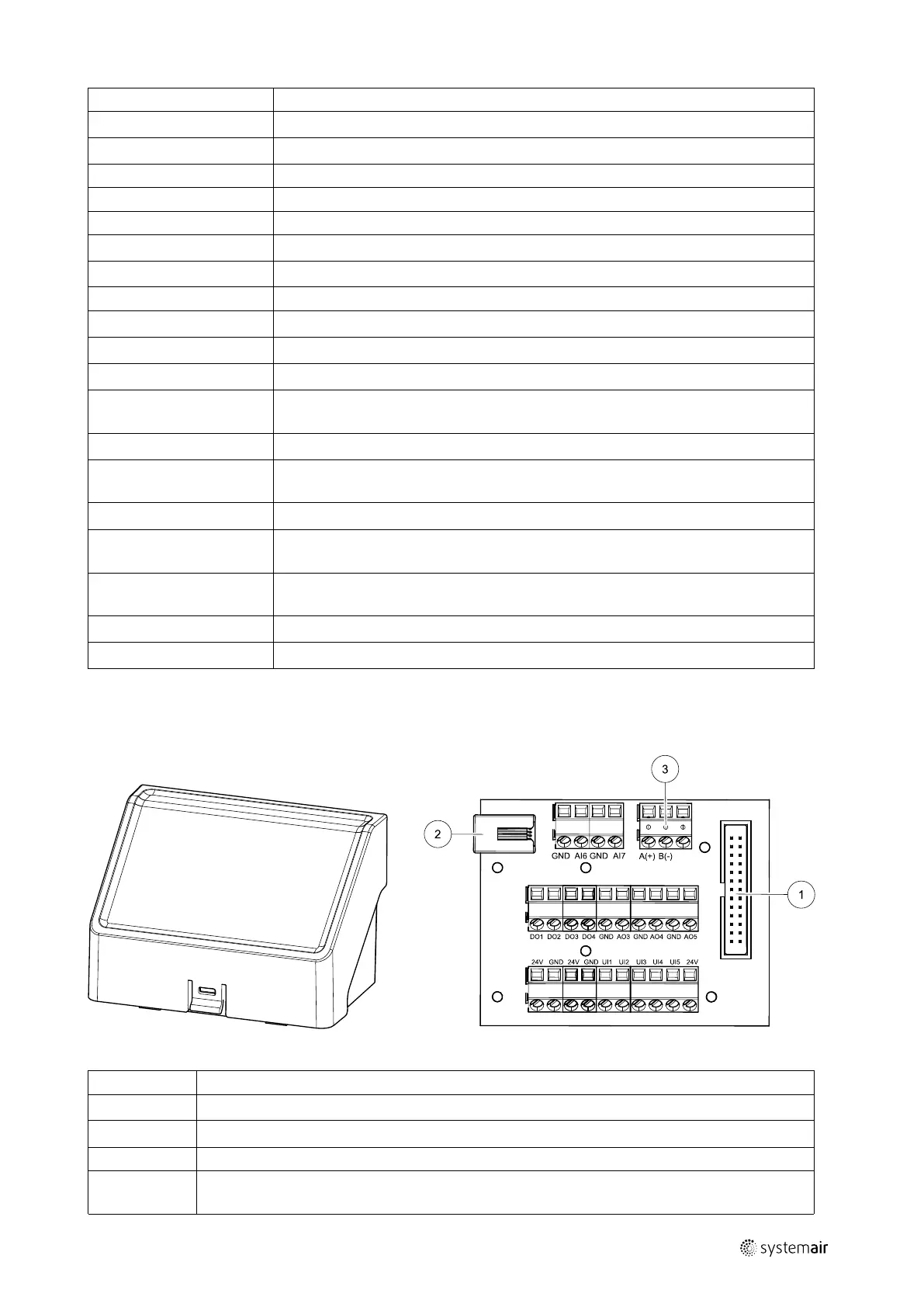

Kuva 8 Ulkoinen liitäntäkotelo ja levy
Merkintä
Kuvaus
1
Liitäntä pääpiirilevyyn
2
Yhteys ulkoiseen ohjauspaneeliin (HMI) tai internet-yhteysmoduuliin (IAM)
3
Modbus RS485-liitäntä
AI6–7
Vapaasti konfiguroitava analoginen sisääntulo Ei mitään/Sisääntulon tyypin valinta
ohjauspaneelissa
2114807 | B003
