FI Lisävarusteet
|
223

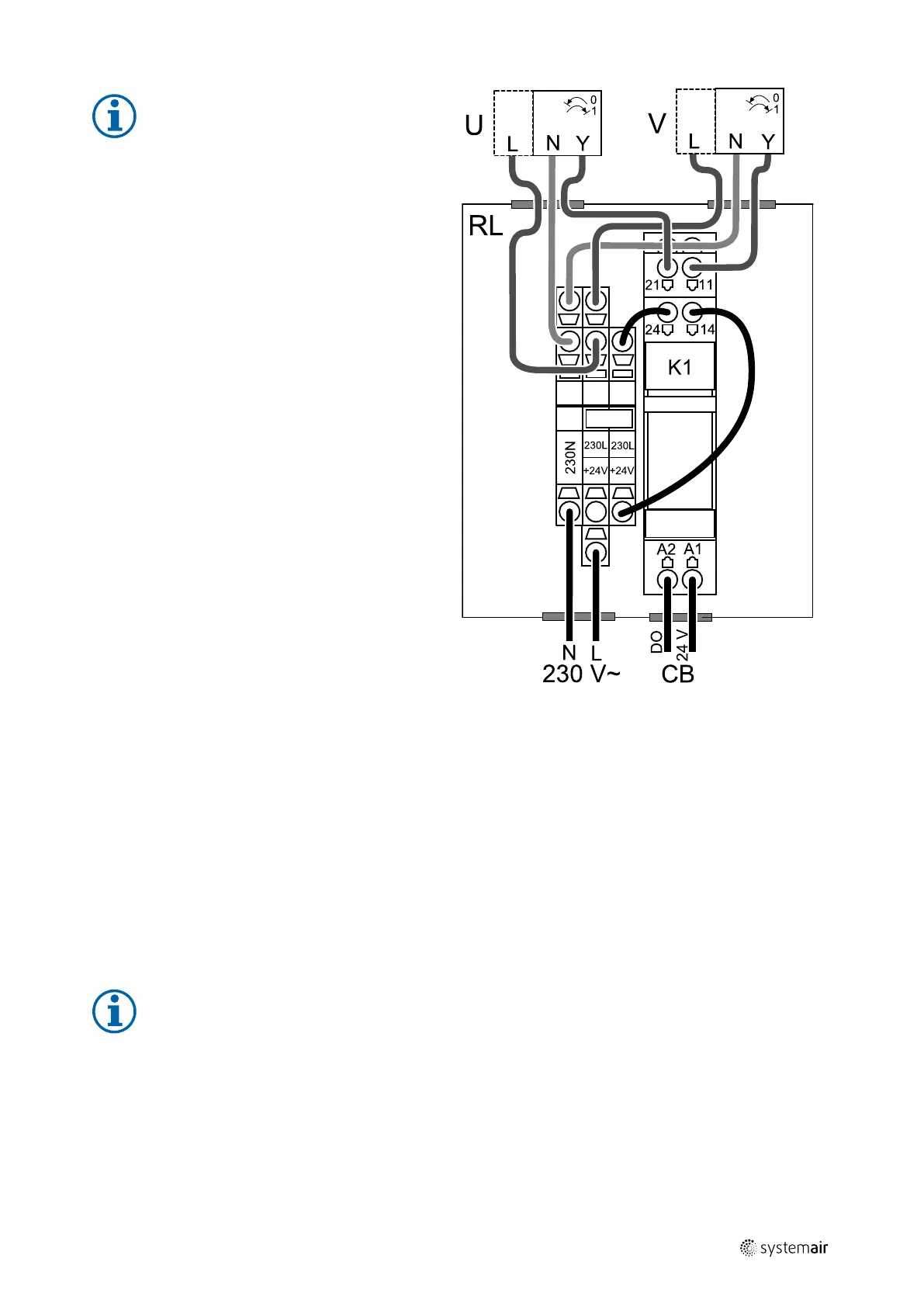

Kuva 4 Säätöpellin konfigurointi
Huom!
24 VAC:n peltien virransyöttöön ja ohjaukseen
vaaditaan muuntajan sisältävä
releasennussarja (materiaalinumero: 153548).
Näissä asennusohjeissa on kuvattu 230 VAC:n peltien
asennus ja kytkennät muuntajatonta releasennussarjaa
(materiaalinumero: 153549) käytettäessä.
Asennus ja kytkennät
1. Asenna pellit (U/V).
2. Liitä relekotelon (RL) ohjaussignaalin johtimet (24 V,
DO) mihin tahansa liitinlevyn (CB) vapaana olevaa digi-
taaliseen lähtöön.
3. Liitä peltien virransyötön johtimet (N) riviliittimeen. Lii-
peltien ohjaussignaalin johtimet (Y, linja) releriviliitti-
meen (liittimet 11 ja 21). Katso kuva.
Jos käytössä on pelti, jonka toimilaite ei ole jousipalaut-
teinen, riviliittimeen on liitettävä ylimääräinen virran-
syötön johdin (L), sillä tämän tyyppinen pelti vaatii
jatkuvan virransyötön.
4. Liitä relekotelon virransyötön johtimet (L, N) 230 VAC:n
virtalähteeseen.
Määrittely
1. Siirry Huolto valikkoon
2. Syötä salasana (oletussalasana 1111)
3. Määritä releen ohjaussignaalin asetukset. Siirry Lähdöt-valikkoon. Valitse DIGITAALINEN-välilehti. Valitse digitaali-
nen lähtö, johon rele on liitetty. Esimerkki: jos rele on liitetty liitinlevyn DO3-liittimeen, valitse DIGITAALINEN LÄHTÖ
3 ja valitse sitten lähtötyyppivalikosta signaalityypiksi Sulkupellit ulko-/jäteilma.
11.5.2 Useiden ohjauspaneelien käyttö
Yhteen koneeseen on mahdollista liittää useita ohjauspaneeleja (enintään 10) haaroituspistokkeita käyttämällä. Yhteen
haaroituspistokkeeseen voidaan liittää kaksi ohjauspaneelia. Samanaikaisesti liitettyjen ohjauspaneelien määrää voi-
daan kasvattaa liittämällä haaroituspistoke muihin haaroituspistokkeisiin.
Huom!
Kytkentäkotelon (CB) 24 V:n liittimien käyttö muiden laitteiden virransyöttöön rajoittaa mahdollisuuksia
toteuttaa ohjauspaneelien virransyöttö koneen kautta.
Yhden aktiivisen ohjauspaneelin virrankulutus on 50 mA. Liitinlevyn virransyöttökapasiteetti on 250 mA.
Jos koneeseen ei ole liitetty muita 24 V:n virransyöttöä käyttäviä lisävarusteita, siihen voidaan liittää
enintään 5 ohjauspaneelia ilman ulkoisen virtalähteen käyttöä. Ulkoisen virtalähteen käyttö on aina
välttämätöntä, jos koneeseen halutaan liittää useampia kuin 5 ohjauspaneelia.
Ohjauspaneeli on saatavilla mustana tai valkoisena.
