DE
Vor Inbetriebsetzung des Systems |
127
Position
Beschreibung
16
Klemmen zur Drehzahlregelung des Abluftventilators
17
Klemmen zur Drehzahlregelung des Zuluftventilators
7.2 Externe Anschlüsse (außenliegenden Anschlussbox)
Die Anbindung der externen Komponenten erfolgt über die außenliegenden Anschlussbox.

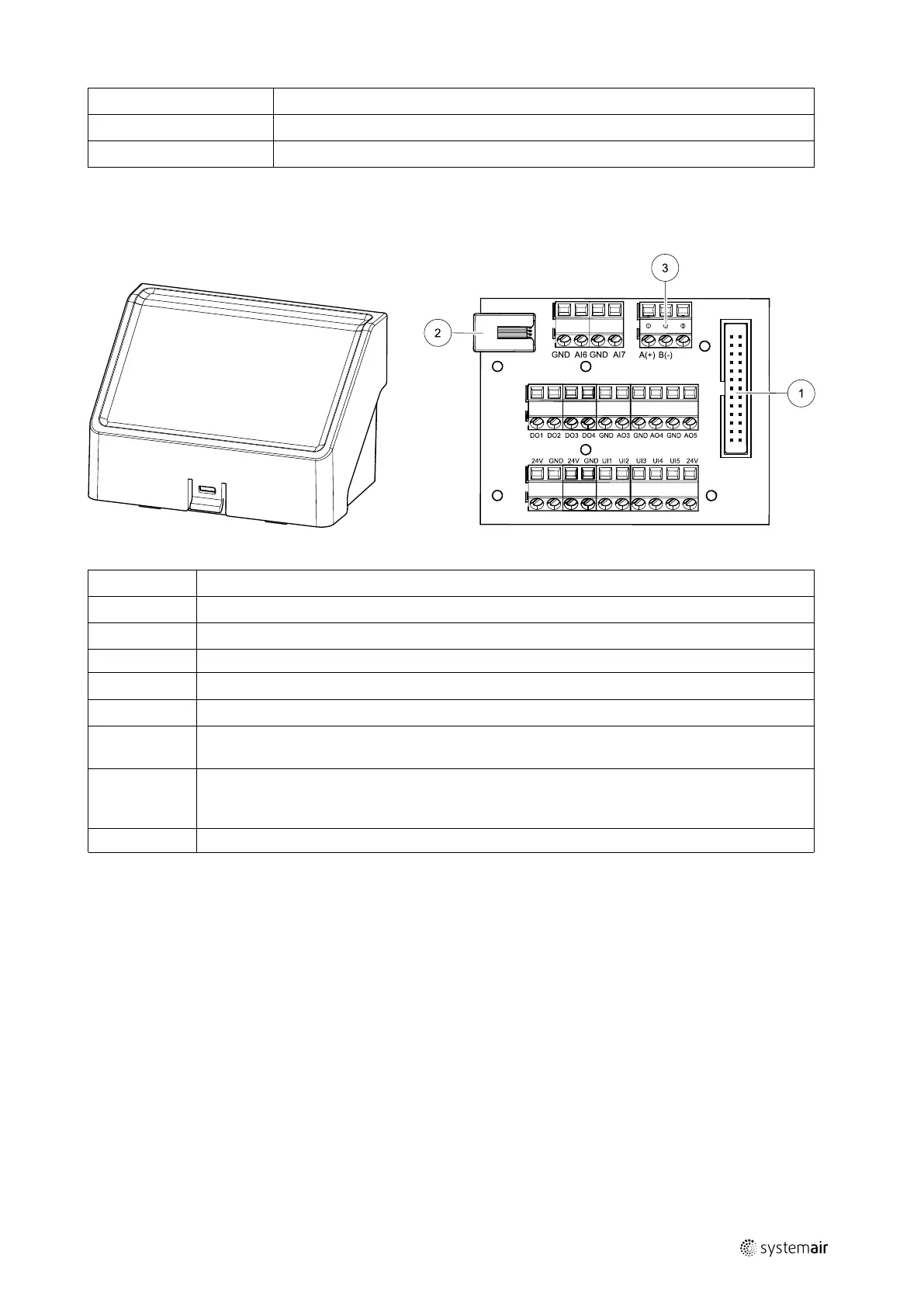

Bild 8 Außenliegenden Anschlussbox und Platine.
Position
Beschreibung
1
Verbindung zur Hauptplatine.
2
Anbindung der Bedieneinheit (HMI) oder des Internetkommunikationsmoduls (IAM)
3
Modbus RS485 Anschluss
AI6–7
Frei konfigurierbarer Analogeingang. Inaktiv, Eingang über die Bedieneinheit (HMI) auswählen.
DO1–4
Frei konfigurierbarer Digitalausgang. Inaktiv, Eingang über die Bedieneinheit (HMI) auswählen
AO3–5
Frei konfigurierbarer Analogausgang. Inaktiv, Eingang über die Bedieneinheit (HMI) auswählen Art
des Stellantriebs 0-10V, 10-0 V, 2-10V, 10-2V.
UI1–5
Frei konfigurierbarer Universaleingang. Kann als Analogeingang (0-10V) oder als Digitaleingang
(24V) konfiguriert werden. Inaktiv, Eingang über die Bedieneinheit (HMI) auswählen. (NC- oder
NO-Polarität wählbar).
24V
Maximaler Strom 200mA bei 24VDC + -10%.
8 Vor Inbetriebsetzung des Systems
Überprüfen Sie nach Abschluss der Installation, dass:
Das Gerät gemäß der Anleitung installiert wurde
das Gerät richtig verkabelt wurde
Die Außenluft- / Abluftklappen und die Schalldämpfer installiert wurden und dass das Kanalsystem richtig am Gerät
angeschlossen wurde
Alle Kanäle ausreichend isoliert und gemäß den örtlichen Regeln und Vorschriften installiert wurden
sich der Außenlufteinlass in ausreichender Entfernung zu Verunreinigungsquellen (Dunstabzugshaubenauslass, Aus-
lass der zentralen Staubsauganlage u. Ä.) befindet
alle externen Geräte angeschlossen sind
Das Gerät richtig konfiguriert und in Betrieb genommen wurde
Der Wochenplan und die Luftstromeinstellungen richtig programmiert wurden.
2114802 | B003
