11.3 Temperaturregelung
11.3.1 Interner elektrischer Nacherhitzer

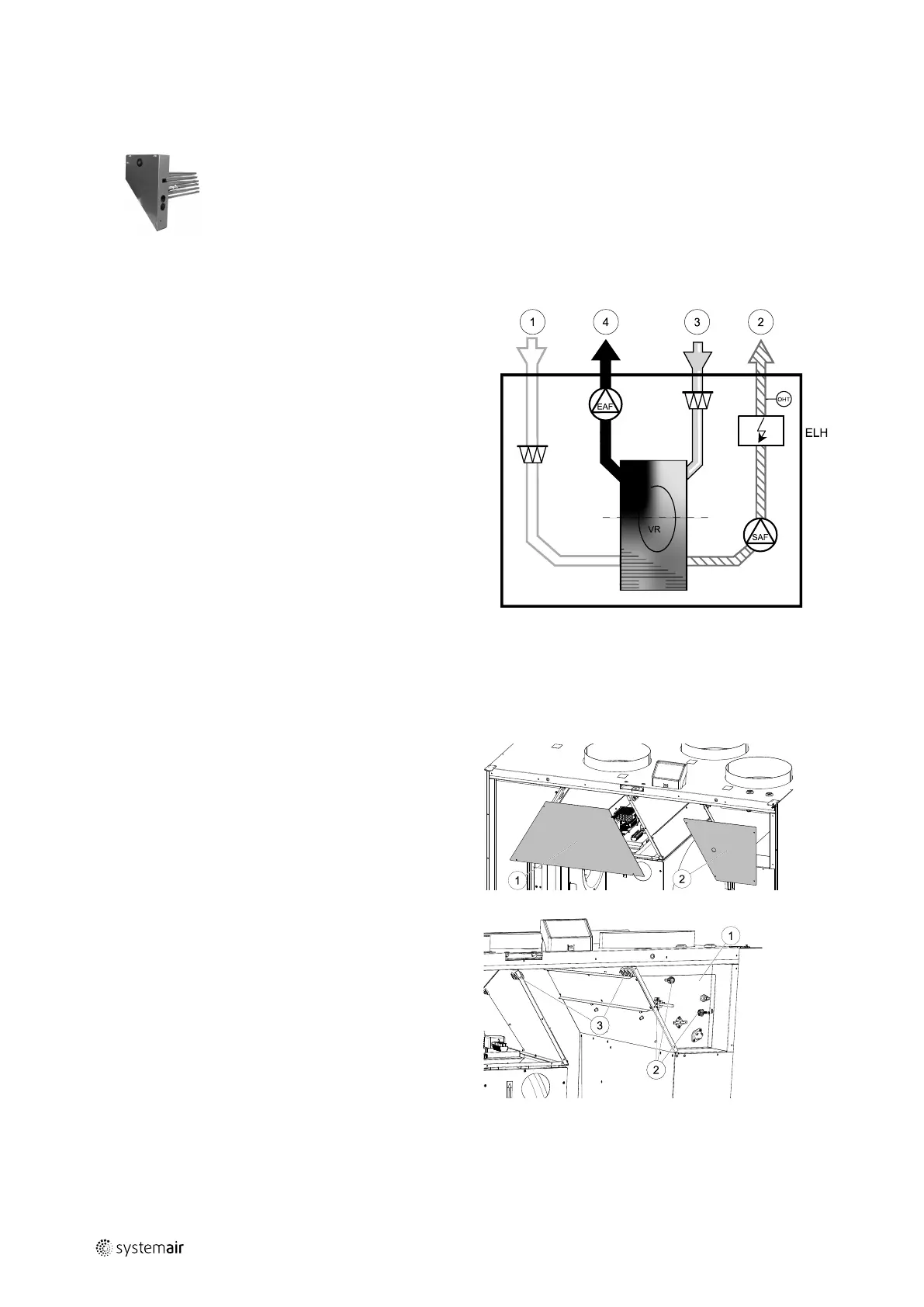

Elektrischer Nacherhitzer dient zur Zuluftheizung bei kalten Außentemperaturen. Elektrischer Nacherhitzer sollte inner-
halb der Einheit installiert werden.
• ELH - Elektrische Heizung
• OHT - Überhitzungsschutzsensor
• 1 - Außenluft
• 2 - Zuluft
• 3 - Luft entnehmen
• 4 - Abluft
Komponente / Produkt - Artikelnummer:
• El. Nachheizregister VTR 700 R 1,67kW (für das rechtsseitige Modell) — 141100
• El. Nachheizregister VTR 700 L 1,67kW (für das linksseitige Modell) — 138100
Installation und Anschluss
1 Entfernen Sie die Abdeckplatten von den elektrischen
Anschlüssen (Pos. 1) und von den Erhitzerkammern
(Pos. 2) durch Entfernen der 4 Schrauben von jeder
Platte an der Front.
2 Entfernen Sie die Knöpfe (Pos. 2), die den Nacherhit-
zer halten. Setzen Sie den elektrischen Nacherhitzer
(Pos. 1) in die entsprechende Kammer, sichern Sie
den Nacherhitzer mit den vorher entfernten Knöpfen
(Pos. 2).
Führen Sie die Kabel für die Nacherhitzerregelung,
TRIAC und Überhitzungsschutzsensor durch separate
Löcher im Deckel (Pos. 3) in die Kammer für die elek-
trischen Anschlüsse.
2114802 | B003
