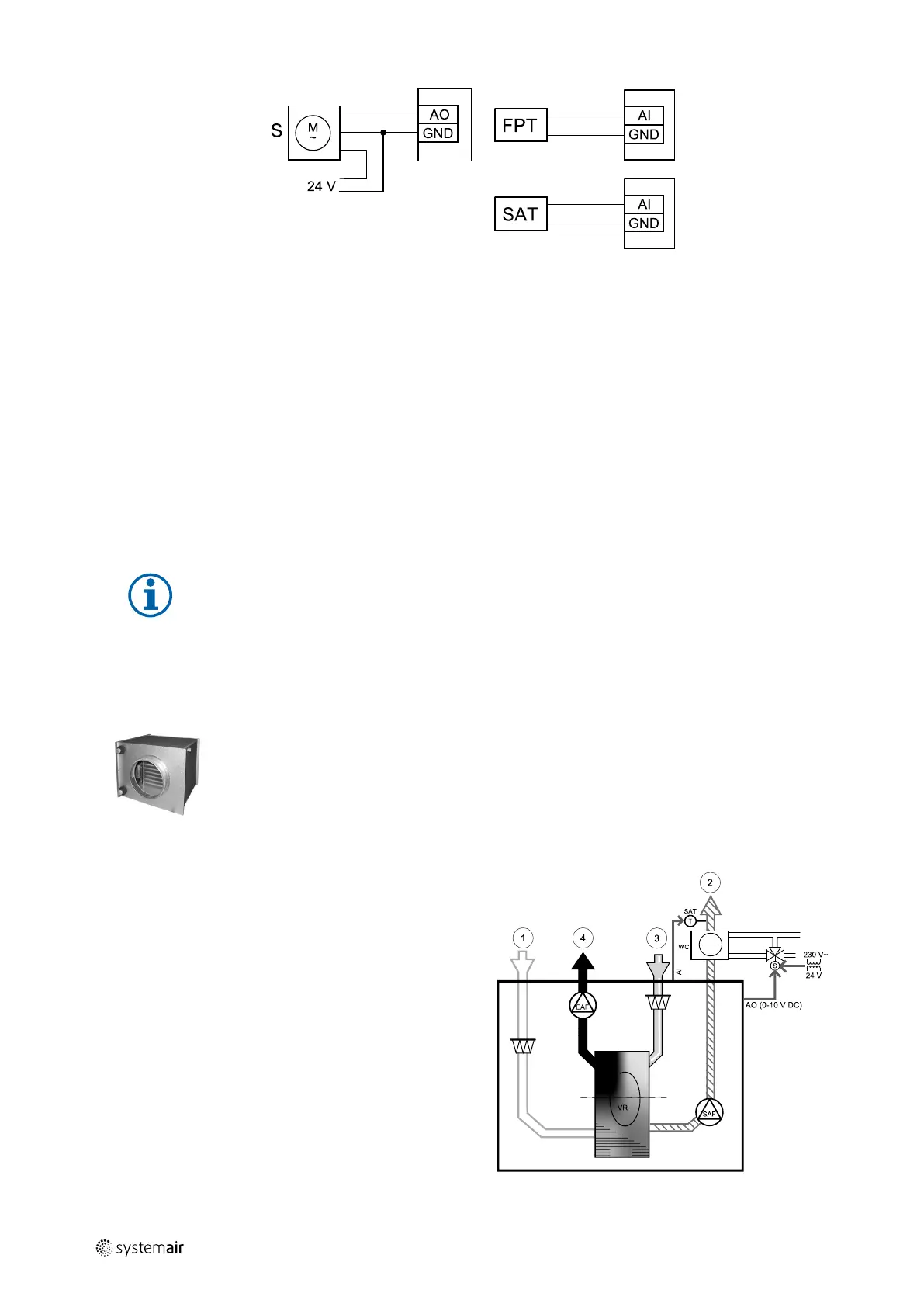

Kuva 17 Lämminvesipatterin kytkennät
Määrittely
1. Siirry Huolto valikkoon
2. Syötä salasana (oletussalasana 1111)
3. Aktivoi toimilaite. Siirry Komponentit valikkoon, valitse Lämmitin valikko ja valitse tyyppi Vesi. Valitse toimilait-
teen jännitetyyppi. Tee lisäasetukset tarvittaessa.
4. Määritä toimilaitteen ohjaussignaalin asetukset. Siirry Huolto-valikkoon. Valitse Lähdöt-valikko. Valitse seuraavas-
ta valikosta ANALOGINEN-välilehti. Valitse analoginen lähtö, johon toimilaitteen ohjausjohdin on liitetty. Esimerkki:
jos toimilaite on liitetty liitinlevyn AO3-liittimeen, valitse ANALOGINEN LÄHTÖ 3 ja valitse sitten lähtötyyppivalikosta
Y1 Lämmitys.
5. Määritä jäätymissuoja-anturi. Siirry takaisin Tulot valikkoon. Valitse ANALOGINEN välilehti. Valitse analoginen tulo,
johon jäätymissuoja-anturi on kytketty. Esimerkiksi, jos liitäntälevyllä se on kytketty AI6:een, valitse ANALOGINEN
TULO 6 ja valitse tyypiksi Jäätymissuojan lämpötila-anturi.
6. Koska kanavan lämpötila-anturi korvaa sisäisen tuloilman lämpötila-anturin, sitä ei tarvitse konfiguroida uudelleen.
Huom!
Kanavan lämpötila-anturi voidaan haluttaessa liittää myös liitinlevyn analogisiin tuloihin 6–7 ja määrittää
tuloilman lämpötila-anturiksi. Sisäinen tuloilman lämpötila-anturi on kuitenkin poistettava silloin ensin
käytöstä ohjauspaneelin kautta.
7. Kanavalämmitin (lämminvesi) ja sen komponentit on nyt konfiguroitu.
11.3.5 Kanavajäähdytin (vesi)
Vesikiertoinen jäähdytyspatteri on tarkoitettu asennettavaksi tuloilmakanavaan ja sen tehtävä on viilentää tuloilmaa.
• WC – vesikiertoinen kanavajäähdytyspatteri
• SAT - tuloilman lämpötila-anturi
• S - venttiili toimilaite
• 1 - Ulkoilma
• 2 - Tuloilma
• 3 - Poistoilma
• 4 - Jäteilma
Komponentti/Tuote — Tuotenumero:
2114807 | B003
