DE
Zubehör |
161
4. Konfigurieren Sie den Anschluss des Vorerhitzers. Gehen Sie zum Menü Service/Konfiguration. Wählen Sie das
Menü Ausgänge. Im nächsten Menü wählen Sie die Registerkarte DIGITAL. Wählen Sie den Digitalausgang, an den
der Vorerhitzer angeschlossen ist. Wenn er zum Beispiel an DO3 an der Anschlussplatine angeschlossen ist, wählen
Sie DIGITAL AUSGANG 3 und Stufenregler Zusatzregler (Y4) aus der Ausgangstypen Liste.
5. Internen Außentemperatursensor als Zusatzreglertemperatur Sensor konfigurieren. Gehen Sie zum Menü Service/
Konfiguration. Wählen Sie Eingänge. Wählen Sie die Registerkarte ANALOG. Wählen Sie den ANALOG EINGANG
1 und ändern Sie seine Konfiguration von Außentemperatursensor (OAT) auf Zusatzreglertemperatur
(ECT).
6. Nach Änderung der Sensorkonfiguration wählen Sie den Analogeingang, an dem der neu installierte Kanaltempera-
tursensor (OAT) angeschlossen ist, und konfigurieren Sie ihn als Außentemperatursensor (OAT).

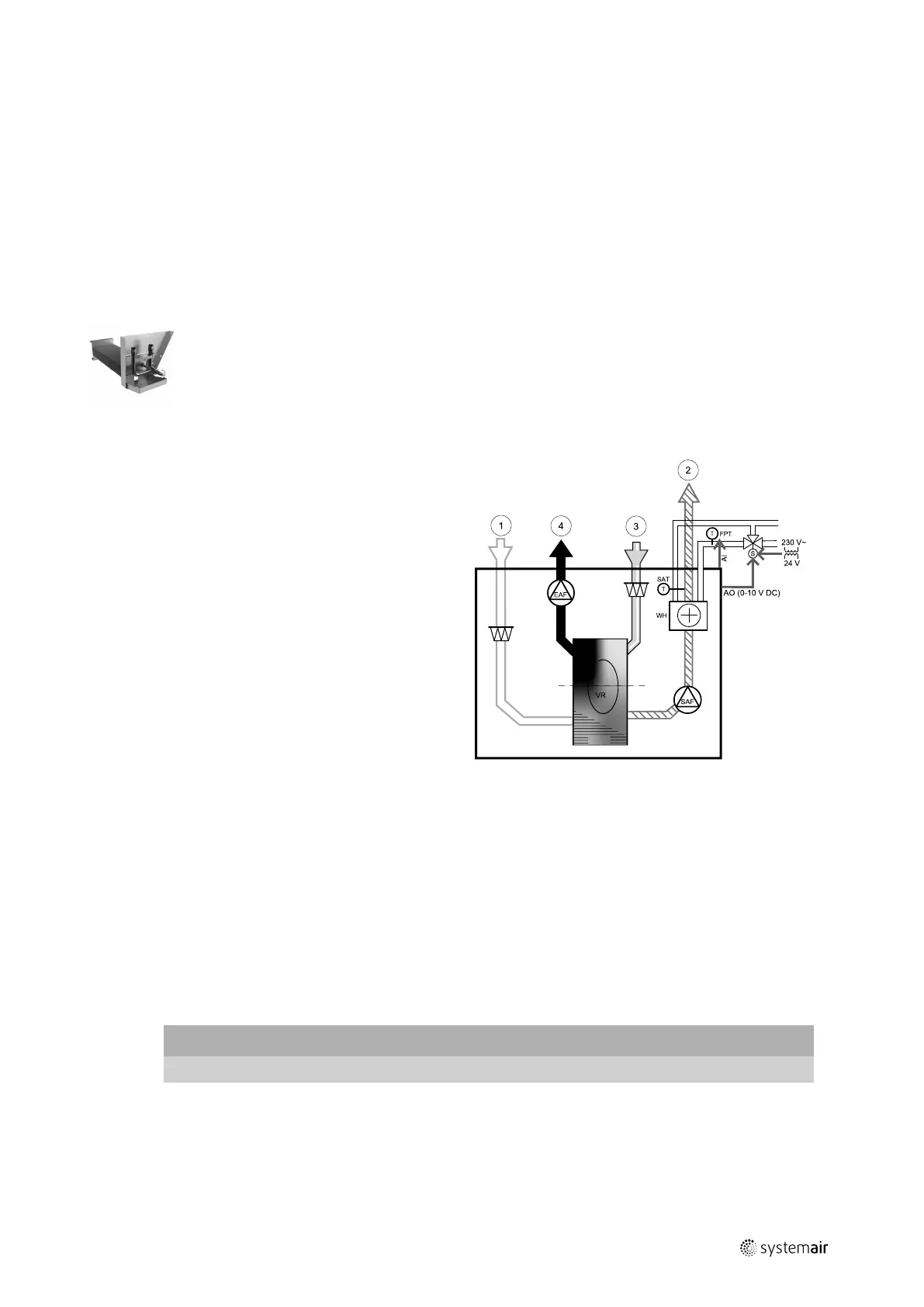

11.3.3 Interner Warmwasserbereiter
Ein Wasserheizregister kann im Gerät installiert und an das Wassersystem angeschlossen werden.
WH - Wasserheizregister
FPT - Frostschutzsensor
SAT - Zulufttemperaturfühler
S - Stellantrieb für Ventil
1 - Außenluft
2 - Zuluft
3 - Absaugluft
4 - Abluft
Komponente/Produkt Artikelnummer:
Wasserregister VTR 700 L (Wasserregister für das linksseitige Modell) 138101
Wasserregister VTR 700 R (Wasserregister für das rechtsseitige Modell) 141101
RVAZ4 24A Stellantrieb 0-10V (S)— 9862
ZTV 15-1,6 2-Wege-Ventil— 9824
ZTR 15-1,6 3-Wege-Ventil— 9673
Installation und Anschluss
1. Stopfen entfernen und Frostschutzsensor einsetzen. Sensor mit Gewindedichtung sichern.
2. Installieren Sie das Wasserheizregister im Gerät. Verbinden Sie die Leitungen des 2/3- Wegeventils mit dem
Stellantrieb.
Wichtig
Verwenden Sie für den Ventilantrieb keine 24V DC Stromausgabe von der Anschlussplatte.
3. Stellantrieb (S) an beliebigen freien Analogausgang anschließen
2114802 | B003
