• PH - elektrisches Vorheizregister
• ECT - zusätzlicher Temperatursensor
• OAT - Außenlufttemperatursensor
• RL - Relais
• 1 - Außenluft
• 2 - Zuluft
• 3 - Abluft
• 4 - Fortluft
Komponente / Produkt - Artikelnummer:
• CB 250-3,0 230V/1 elektrisches Heizregister — 5385
• Anschlusssatz CB Vorerhitzer — 142852
Installation und Anschluss
1. Installieren Sie den elektrischen Vorerhitzer (ELH) mit mindestens 100 mm Abstand vom Gerät im Außenluftkanal.
Das Relais (RL) steuert das Vorheizregister. Schließen Sie das RElais an einen beliebigen freien digitalen Ausgang der
Anschlussplatine (CB) an.
2. Schließen Sie den Vorerhitzer (ELH) und die Stromversorgung an das Relais (RL) an. Ein Lasttrennschalter (BRK) ist
nicht im Lieferumfang enthalten und muss separat bestellt werden. Er muss im Stromkreis installiert werden.
3. Installieren Sie einen Kanaltemperatursensor (OAT) vor dem elektrischen Vorerhitzer auf der Außenseite des Gerätes
und schließen Sie ihn an einen beliebigen freien Analogeingang auf der Anschlussplatine (CB) an.

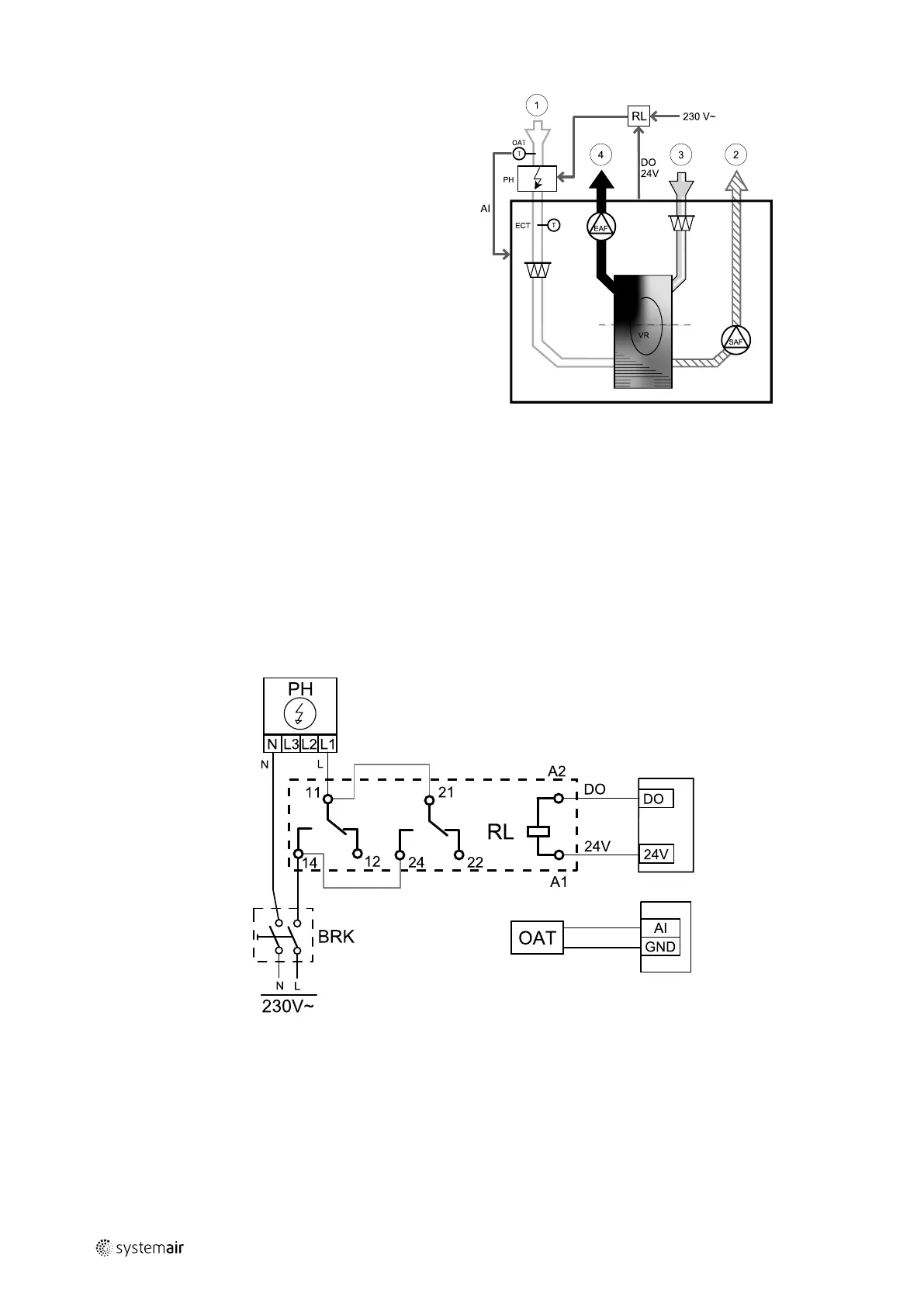

Bild 15 Anbindung Vorheizregister
Konfiguration
1. Gehen Sie zum Service / Konfiguration Menü
2. Geben Sie das Passwort (Standard 1111)
3. Gehen Sie zum Menü Regelungskomponenten, wählen Sie das Menü Zusatzreglerund stellen Sie die Art des
Zusatzreglers auf Vorerhitzerein. Der Sollwert für den Vorerhitzer kann im selben Menü eingestellt werden.
Führen Sie ggf. weitere Einstellungen durch. Weitere Informationen finden Sie im Handbuch "Installation und
Service".
2114802 | B003
