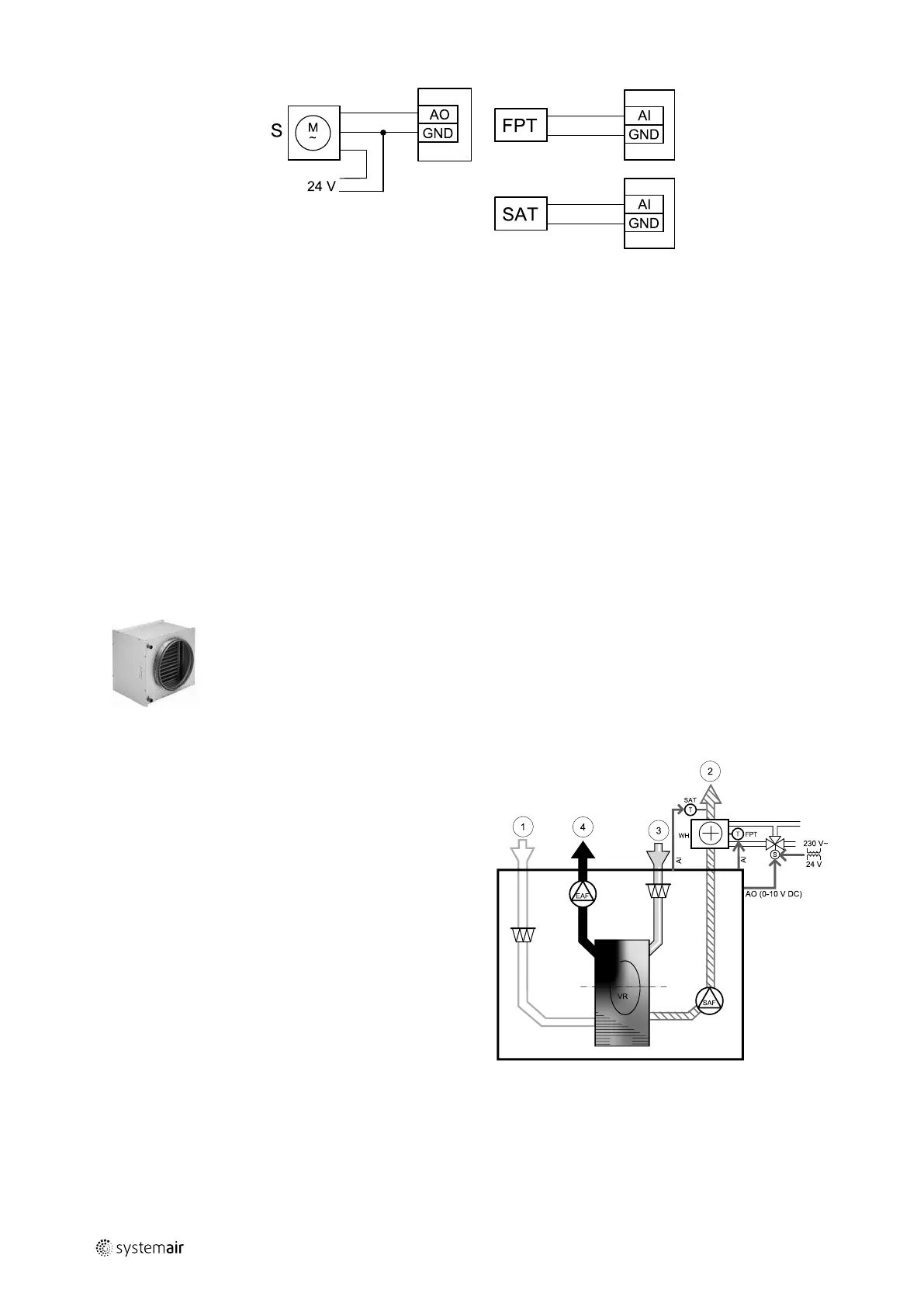

Bild 16 Anbindung Wassernachheizregister
Konfiguration
1. Gehen Sie zum Service / Konfiguration Menü
2. Geben Sie das Passwort (Standard 1111)
3. Aktivieren Sie den Antrieb. Gehen Sie zum Menü Regelungskomponenten, wählen Sie Erhitzer-Menü und wäh-
len Sie als Wasseraus. Wählen Sie Stellantrieb. Führen Sie ggf. erweiterte Einstellungen vor.
4. Konfigurieren Sie den Anschluss des Warmwasserbereiter. Gehen Sie zum Service / Konfiguration-Menü.
Wählen Sie Ausgänge -Menü. Im nächsten Menü wählen Sie Registerkarte ANALOG. Wählen Sie den Analogausgang,
an den der Warmwasserbereiter angeschlossen ist. Beispiel, wenn es an AO3 auf der Anschlussplatine angeschlossen
ist, dann wählen Sie ANALOG AUSGANG 3 und wählen Sie Y1 Erhitzerg aus der Ausgabetypliste.
5. Frostschutzsensor (FPT) konfigurieren. Gehen Sie zurück zum Eingänge-menü. Wählen Sie die Registerkarte ANA-
LOG. Wählen Sie den analogen Eingang, an den der Frostschutzsensor angeschlossen ist. Beispiel, wenn es an AI6 auf
der Anschlussplatine angeschlossen ist, dann wählen ANALOG EINGANG 6 und wählen Frostschutztemperatur-
sensor (FPT) aus der Eingabetypliste.
6. Warmwasserbereiter und deren Komponenten sind jetzt konfiguriert.
11.3.4 Wassernachheizregister für Kanalmontage
Das Wasserheizregister muss im Lüftungsrohr in der Zuluft nach dem Lüftungsgerät montiert werden.
• WH - Heizregister
• FPT - Frostschutzsensor
• SAT - Zulufttemperatursensor
• S - Stellantrieb für Ventil
• 1 - Außenluft
• 2 - Zuluft
• 3 - Abluft
• 4 - Fortluft
Komponente / Produkt - Artikelnummer:
• VBC 250-2 Wasserheizregister PWW (2 Reihen) — 5460
• VBC 250-3 Wasserheizregister PWW (3 Reihen) — 9843
• RVAZ4 24A Stellantrieb 0-10V (S) — 9862
• ZTV 15-1,6 2-Wege-Ventil — 9824
• ZTR 15-1,6 3-Wege-Ventil — 9673
