3

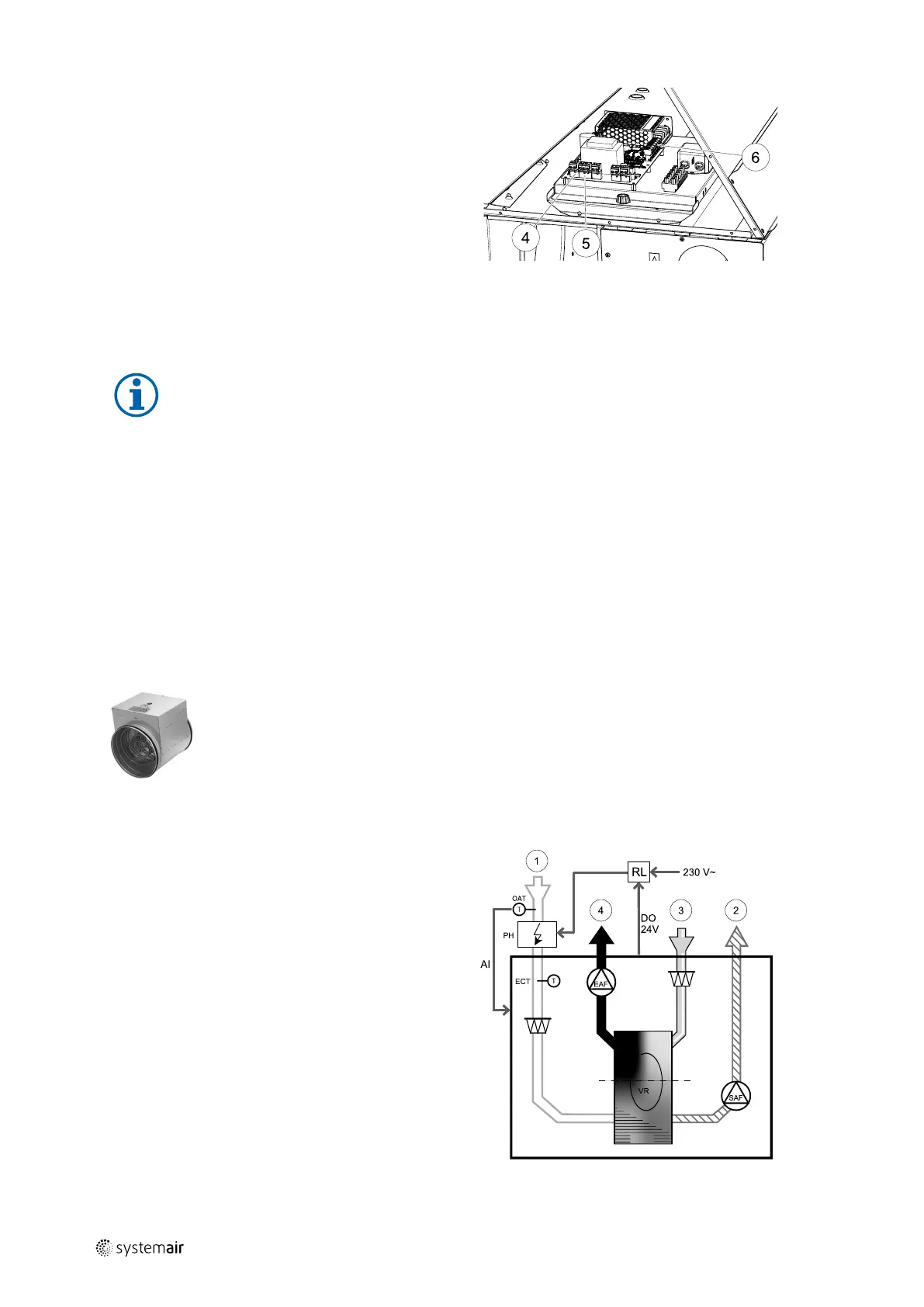

• Liitä ohjausjohdot liittimille, jotka on merkitty
LÄMMITIN (4) pääpiirilevyllä Kytke sininen johto N
liitäntään, ruskea johto L liitäntään.
• Kytke TRIAC-johtimet liittimille, jonka on merkitty
TRIAC 5) pääpiirilevyllä Kytke musta johto - G liitti-
meen, ruskea johto A1-liittimeen, harmaa johto
A2-liittimeen.
• Kytke ylikuumenemisanturi mihin tahansa vapaa-
seen analogiseen tuloon pääpiirilevylle 6). Kytke
musta johto maahan (GND), punainen tulo analogi-
seen tuloon.
4 Asenna takaisin peitelevyt lämmittimen ja pääpiirile-
vyn eteen ja kiinnitä ne ruuveilla.
Huom!
Tarkempia tietoja on laitteen kytkentäkaaviossa.
Määrittely
1. Siirry Huolto valikkoon
2. Syötä salasana (oletussalasana 1111)
3. Siirry Komponentit valikkoon, valitse Lämmitin valikko ja valitse tyyppi Sähköinen. Tee lisäasetukset
tarvittaessa.
4. Määritä ylikuumenemisanturi. Siirry takaisin Tulot valikkoon. Valitse ANALOGINEN välilehti. Valitse analoginen tulo,
johon ylikuumenemisanturi on kytketty. Esimerkiksi, jos pääpiirilevyllä se on kytketty AI4:ään, valitse ANALOGINEN
TULO 4 ja valitse luettelosta Ylikuumenemislämpötilan anturi.
5. Määritä TRIAC. Siirry Lähdöt valikkoon. Valitse ANALOGINEN välilehti ja sitten valitse TRIAC lähtö ja aseta lähdön
tyyppi Y1 Lämmitys.
11.3.2 Sähköinen kanavaetulämmitin
Ulkoilmakanavaan voidaan asentaa sähköinen etulämmitin ulkoilman esilämmitystä varten. Etulämmitin estää poistoil-
man jäätymisen lämmönvaihtimessa kovalla pakkasella.
• PH – sähköinen etulämmitin
• ECT – lisäsäätimen lämpötila-anturi
• OAT – ulkoilmakanavan lämpötila-anturi
• RL – rele
• 1 – ulkoilma
• 2 – tuloilma
• 3 – poistoilma
• 4 – jäteilma
Komponentti/Tuote — Tuotenumero:
2114807 | B003
