104
| Tillbehör
SV

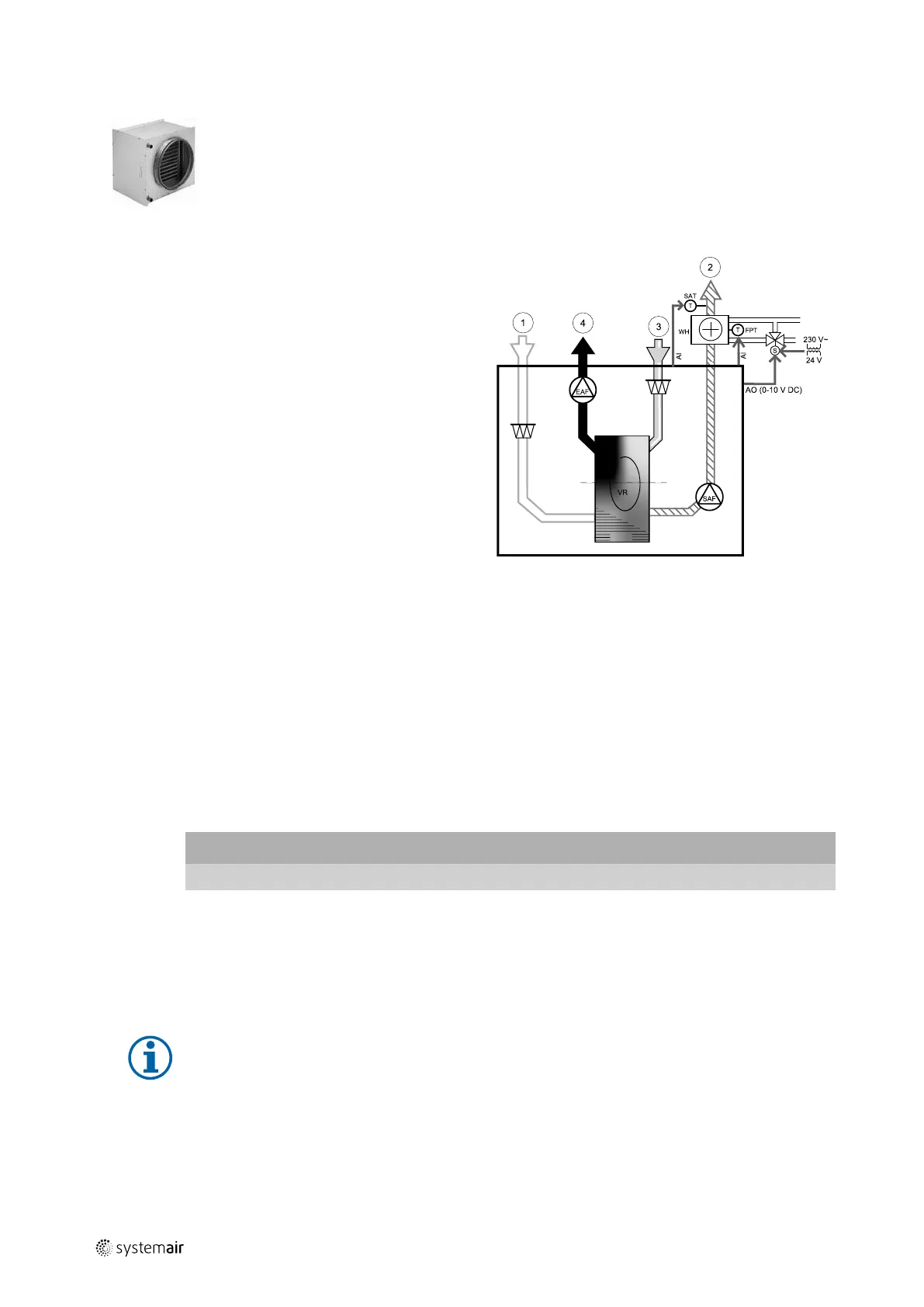

11.3.4 Kanalmonterad eftervärmare, vatten
En kanalmonterad eftervärmare för värmevatten kan installeras i tilluftskanalen.
• WH- Eftervärmare, vatten
• FPT- Givare för frysskydd
• SAT- Temperaturgivare för tilluft
• S - ställdon för ventil
• 1 - Uteluft
• 2 - Tilluft
• 3 - Frånluft
• 4 - Avluft
Komponent/produkt - artikelnummer:
• VBC 250-2 vattenbatteri (2 rader) — 5460
• VBC 250-3 vattenbatteri (3 rader) — 9843
• RVAZ4 24A ställdon 0-10V (S) — 9862
• ZTV 15-1,6 2-vägventil - 9824
• ZTR 15-1,6-ventil 3-vägs - 9673
• Kanalgivare -30-70C (SAT) - 211524
• Anliggningsgivare -30-150C (FPT) - 211523
Installation och anslutning
1. Installera kombibatteriet i kanalen. Anslut rör, 2/3-vägs ventil och ställdon.
Viktigt
Använd INTE 24V DC kraftutgång från anslutningskortet för ventilställdon.
2. Anslut ställdon (S) till valfri ledig analog utgång.
3. Frysskyddsgivaren (FPT) ska spännas fast på en yta på returvattenledningen. Anslut FPT-givaren till valfri ledig analog
ingång.
4. En intern givare för tilluftstemperatur (SAT, standardanslutning AI2 på huvudkretskortet) ska ersättas med en kanal-
temperaturgivare som kan beställas som tillbehör. En kanaltemperaturgivare måste installeras i kanalen efter vatten-
värmare. Anslut kanaltemperaturgivaren till analog ingång 2 (AI2) ersätter den interna tilluftstemperaturgivaren.
Obs!
En kanaltemperaturgivare kan anslutas till de analoga ingångarna 6-7 på anslutningskortet för bättre
åtkomst och konfigurerad som en tilluftstemperaturgivare. Den interna tilluftstemperaturgivaren måste
dock vara inaktiverad i manöverpanelen först.
2114801 | B003
