106
| Tillbehör
SV
• CWK 250-3-2 ,5 kylbatteri, cirkulärt - 30024
• RVAZ4 24A ställdon 0-10V (S) — 9862
• ZTV 15-1,6 2-vägventil - 9824
• ZTR 15-1,6-ventil 3-vägs - 9673
• Kanalgivare -30-70C (SAT) - 211524
Installation och anslutning
1. Installera en efterkylare i kanalen. Anslut rör, 2/3-vägs ventil och ställdon.
Viktigt
Använd INTE 24V DC kraftutgång från anslutningskortet för ventilställdon.
2. Anslut ställdon (S) till valfri ledig analog utgång.
3. En intern givare för tilluftstemperatur (SAT, standardanslutning AI2 på huvudkretskortet) ska ersättas med en kanal-
temperaturgivare som kan beställas som tillbehör. En kanaltemperaturgivare måste installeras i kanalen efter vatten-
kylare. Anslut kanaltemperaturgivaren till analog ingång 2 (AI2) ersätter den interna tilluftstemperaturgivaren.
Obs!
En kanaltemperaturgivare kan anslutas till de analoga ingångarna 6-7 på anslutningskortet för bättre
åtkomst och konfigurerad som en tilluftstemperaturgivare. Den interna tilluftstemperaturgivaren måste
dock vara inaktiverad i manöverpanelen först.

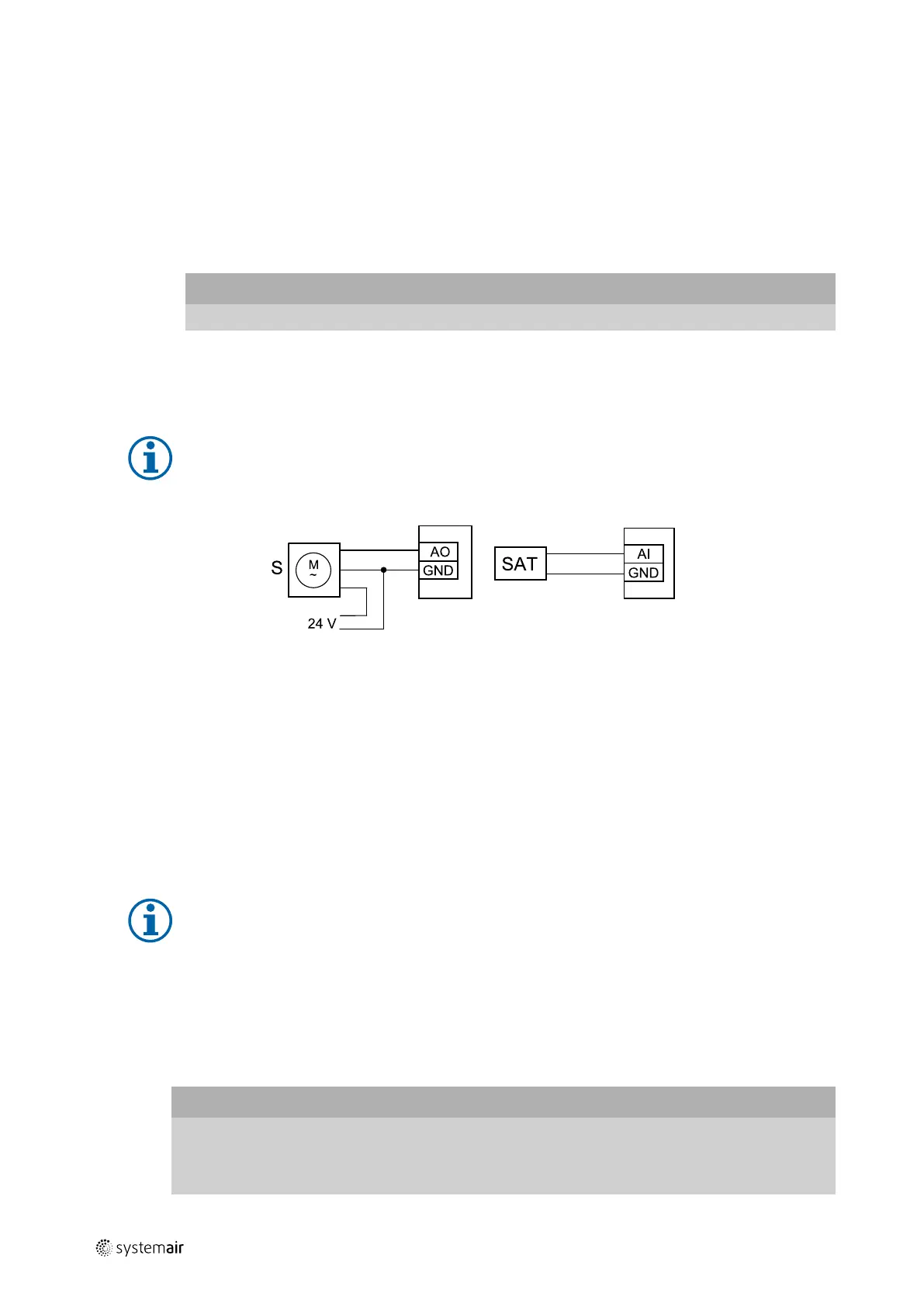

Fig. 18 Kanalkylaranslutningar
Konfiguration
1. Gå till servicemenyn .
2. Ange lösenord (standard 1111)
3. Aktivera ställdonet. Gå till menyn komponenter, välj Kylare-menyn och välj typen vatten. Välj typ av ställdons-
spänning. Ställ in avancerade inställningar om det behövs.
4. Konfigurera styrsignal till ställdonet. Gå till servicemenyn. Välj Utgångar. I nästa meny välj fliken ANALOG. Välj
den analoga utgång som kontrolledare av ställdonet är anslutet till. Exempelvis, om den ansluts till AO3 på anslut-
ningskortet, så väljer du därefter ANALOG UTGÅNG 3 och väljer Y3-Kyla från listan över utgångar.
5. Eftersom en kanaltemperaturgivare kan ersätta den inre sensorn för tilluftstemperatur, behöver den inte konfigureras
om.
Obs!
En kanaltemperaturgivare kan anslutas till de analoga ingångarna 6-7 på anslutningskortet för bättre
åtkomst och konfigurerad som en tilluftstemperaturgivare. Den interna tilluftstemperaturgivaren måste
dock vara inaktiverad i manöverpanelen först.
6. Kanalkylaren och dess komponenter är nu konfigurerade.
11.3.6 Kombi-batteri för uppvärmnings-/kylningsfunktion
Kombibatteri kan användas till både uppvärmning och kylning beroende på behov.
Viktigt
Kombi-batterisystem (uppvärmning/kylning) kan fullgöra i många olika sätt och variera i varje hushåll.
Denna beskrivning är avsedd för den vanligaste lösningen för anslutning och styrning av uppvärmning och
kylning med vattenbatteri och värmepump. Vänligen fråga din lokala Systemair rådgivare om din lösning för
batterifunktion stöds av SAVE aggregat.
2114801 | B003
