SV
Tillbehör |
107
• WH/WC — kombibatteri
• FPT - frysskyddsgivare (valfri)
• SAT - Temperaturgivare för tilluft
• THS - givare för att få veta om
temperaturen av uppvärmning-/
kylvätska i systemet är korrekt
(valfri)
• HP- värmepump (eller andra enheter
för uppvärmning och kylning)
• CWP - vattenpump
• RL — relä
• 1 - Uteluft
• 2 - Tilluft
• 3 - Frånluft
• 4 - Avluft
Komponent/produkt - artikelnummer:
• Kanalgivare -30-70C (SAT) - 211524
• Anliggningsgivare -30-150C (FPT) - 211523
• Relä 24V med stos — 211248
Installation och anslutning
1. Installera kombibatteri i kanalen. Installera vattenpump om det behövs. Att slå på eller av vattenpump, skall styras
med relä (RL). Anslut relä till ledig digital utgång och 24 V på anslutningskortet. Anslut då strömförsörjning och vat-
tenpump (CWP) till relä.
2. Om möjligt, anslut styrsignalsledare av värmepumpen (HP) till ledig digital utgång och 24 V på anslutningskortet.
3. Anslut startledare för kylning och uppvärmning till ledig digitala utgångar på anslutningskortet. Relä (RL) måste
användas.
4. Frysskyddsgivaren (FPT) ska spännas fast på en yta på returvattenledningen. Anslut frysskyddsgivare (FPT) till ledig
analog ingång.
5. En intern givare för tilluftstemperatur (SAT, standardanslutning AI2 på huvudkretskortet) ska ersättas med en kanal-
temperaturgivare som kan beställas som tillbehör. En kanaltemperaturgivare måste installeras i kanalen efter värma-
re/kylare. Anslut kanaltemperaturgivaren till analog ingång 2 (AI2) ersätter den interna tilluftstemperaturgivaren.
Obs!
En kanaltemperaturgivare kan anslutas till de analoga ingångarna 6-7 på anslutningskortet för bättre
åtkomst och konfigurerad som en tilluftstemperaturgivare. Den interna tilluftstemperaturgivaren måste
dock vara inaktiverad i manöverpanelen först.
6. Man kan använda termostat för att skicka signal (kombi-batteri återkoppling) för vilken typ (varm eller kallt) som
finns i rören. Signalen kan också skickas direkt från värmepumpen om sådan funktion är möjlig. Uppvärmning deakti-
veras om uppvärmning efterfrågas men bara kallt vatten/köldbärare finns.
Anslut kombi-batteri återkopplingsledare (THS) till ledig digital ingång och 24 V på anslutningskortet.

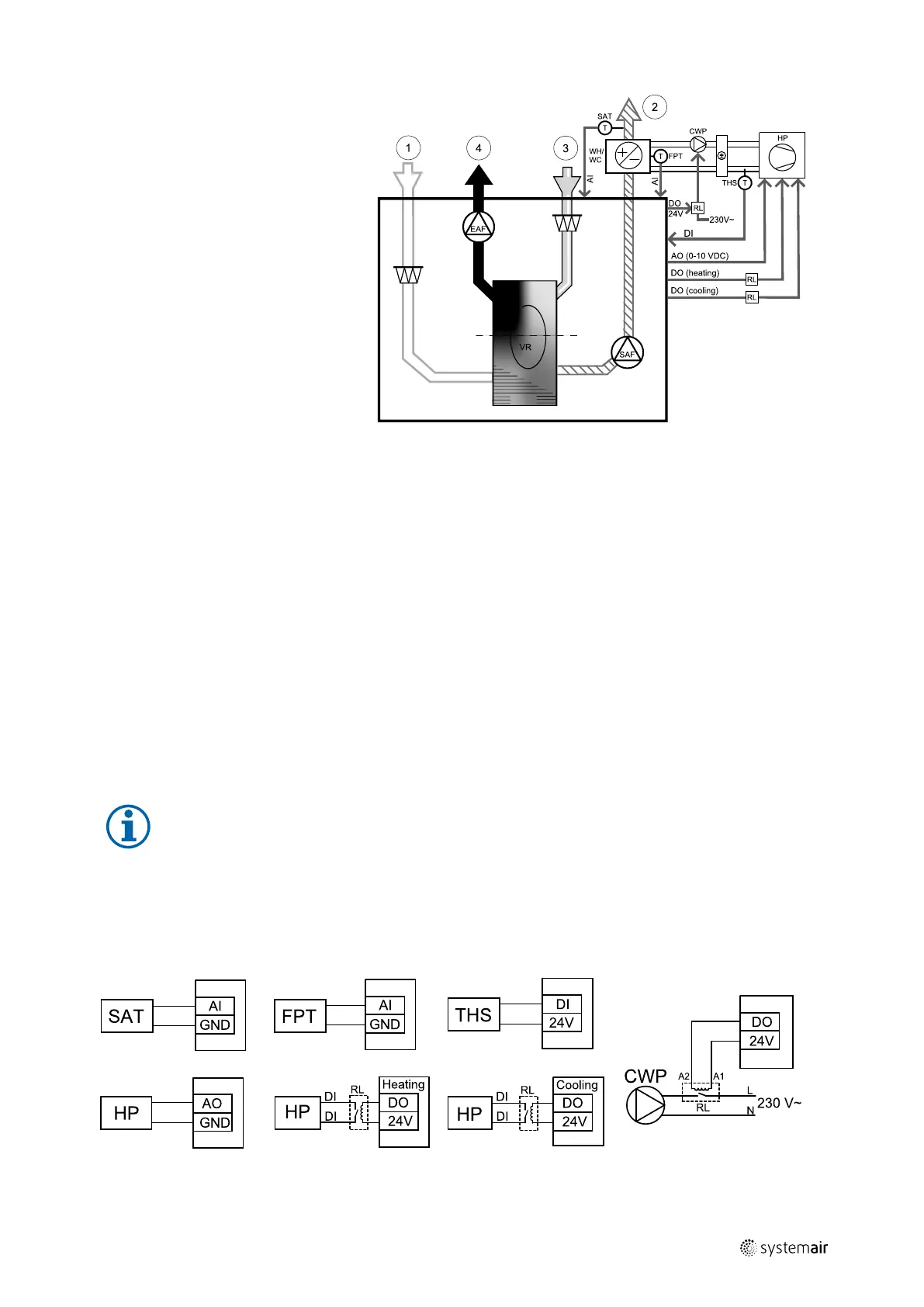

Fig. 19 Växlande uppvärmnings-/kylningsanslutningar
2114801 | B003
