11.3 Temperaturreglering
11.3.1 Intern eftervärmare, EL
Elektrisk eftervärmare används för uppvärmning av tilluft vid kalla utetemperaturer. Elektrisk eftervärmare bör installe-
ras på insidan av enheten.

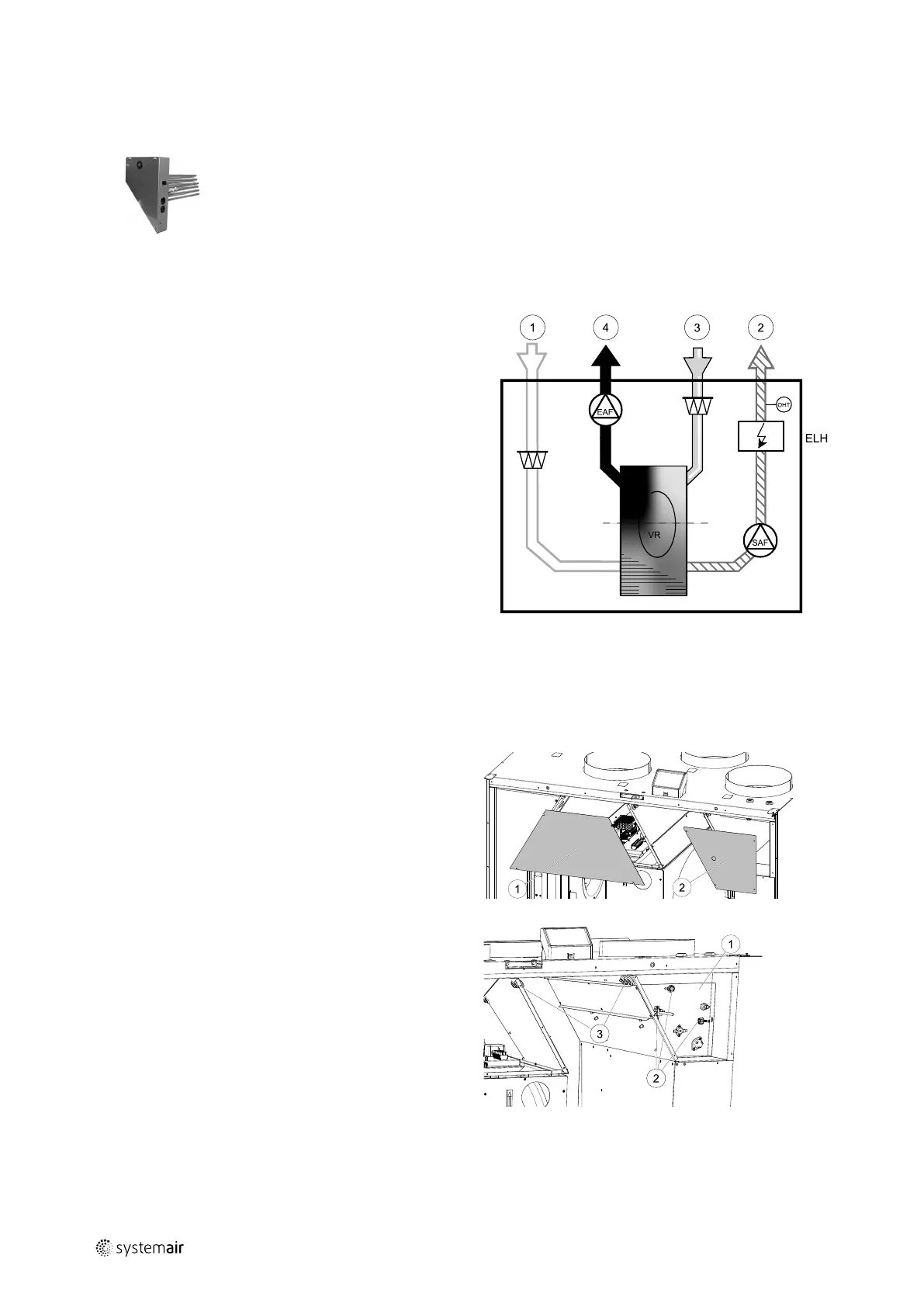

• ELH - elektrisk eftervärmare
• OHT - Givare för överhettningsskydd
• 1 - Uteluft
• 2 - Tilluft
• 3 - Frånluft
• 4- Avluft
Komponent/produkt - artikelnummer:
• El. Eftervärmaren VTC 700 R 1,67kW (för höger modellversion) - 141100
• El. Eftervärmaren VTC 700 R 1,67kW (för vänster modellversion) - 138100
Installation och anslutning
1 Ta bort täckplattorna från elektriska anslutningar (pos.
1) och värmekammare (pos. 2) genom borttagning av
4 skruvar från varje platta på framsidan.
2 Ta bort handtag (pos. 2) som håller eftervärmare på
plats. Montera den elektriska förvärmaren (pos. 1) i
det avsedda utrymmet och säkra eftervärmaren med
de tidigare borttagna handtagen (pos. 2).
Led reglagen för eftervärmaren, TRIAC och givare för
överhettningsskydd genom separata hål i panelen
(pos. 3) till EL-kopplingsboxen.
2114801 | B003
