Elektrische Anschlüsse |
125
Wichtig
Die Installation des Geräts und des
gesamten Lüftungssystems darf nur von
einer Elektrofachkraft durchgeführt
werden und hat den örtlichen Regeln und
Vorschriften zu entsprechen.
5 Schließen Sie die Bedieneinheit an die Anschluss-
buchse oben am Gerät an (Kapitel 7.2).
6 Schließen Sie das Gerät mit dem mitgelieferten Stek-
ker an das Stromnetz an und überprüfen Sie, ob es
richtig anfährt.
7 Elektrische Anschlüsse
Das SAVE VTR 700 ist werkseitig intern verdrahtet.
Der elektrische Anschlusskasten befindet sich hinter der oberen Abdeckung (Pos. 1). Die Hauptplatine (Pos. 2) kann ein-
fach aus dem Gerät entnommen werden.

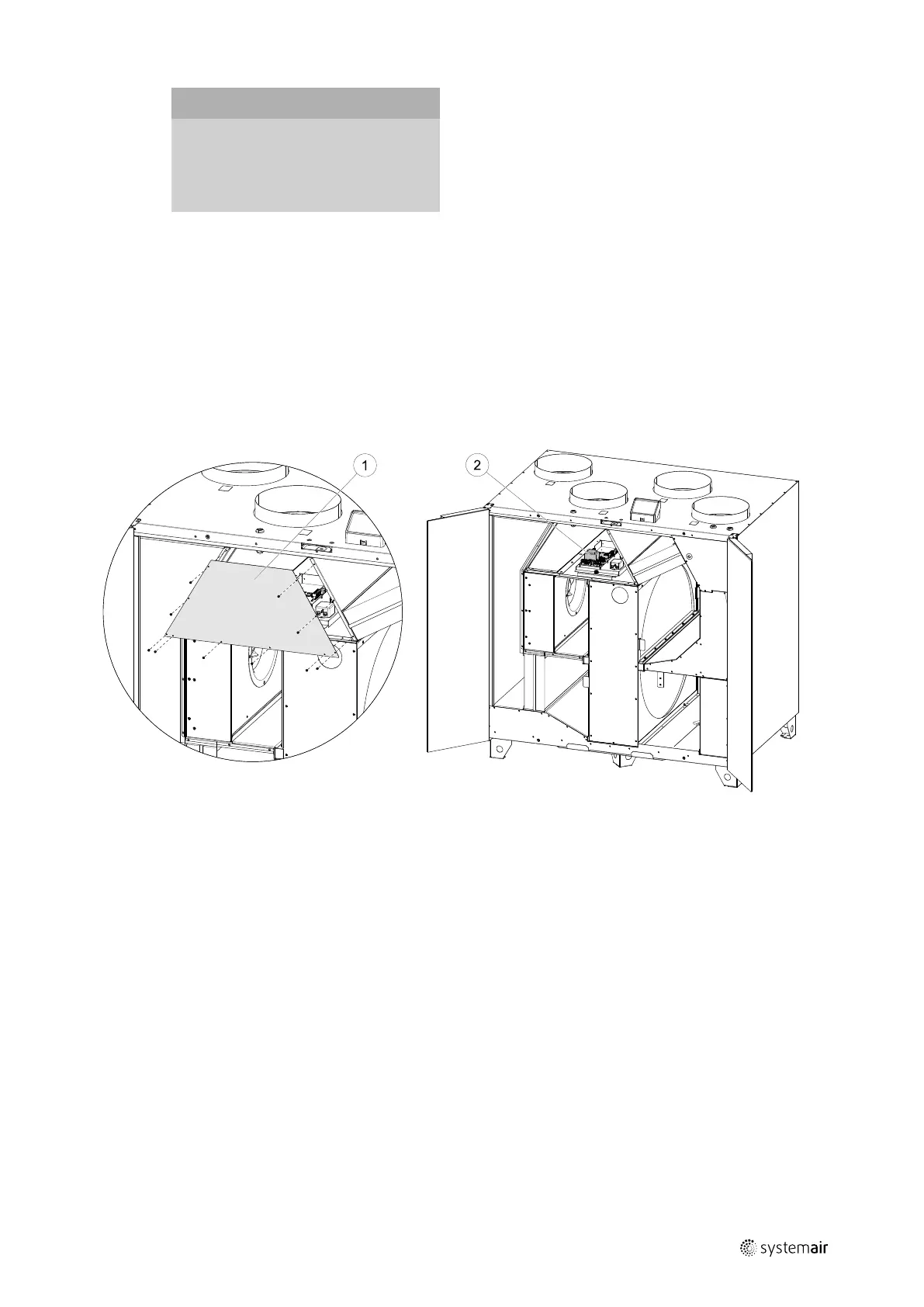

Bild 6 Position der Hauptplatine
7.1 Hauptplatinenlayout
Das SAVE VTR 700 ist mit einem eingebauten Regler und interner Verdrahtung ausgerüstet.
Die Abbildung zeigt die Hauptplatine. Weitere Informationen siehe Schaltplan.
2114802 | B003
