• CB 250-3,0 230V/1 Kanavalämmitin — 5385
• CB-esilämmittimen liitäntäsarja — 142852
Asennus ja kytkennät
1. Asenna sähköinen etulämmitin (ELH) ulkoilmakanavaan vähintään 100 mm:n etäisyydelle koneesta. Relettä (RL)
käytetään etulämmittimen ohjaukseen. Liitä rele mihin tahansa liitinlevyn (CB) vapaana olevaan digitaaliseen
lähtöön.
2. Liitä etulämmitin (ELH) ja virransyöttö releeseen (RL). Pääkytkin (BRK) ei sisälly toimitukseen, ja se on tilattava erik-
seen. Piiriin tulee asentaa pääkytkin.
3. Asenna kanavan lämpötila-anturi (OAT) sähköisen etulämmittimen eteen yksikön ulkoilmapuolelle ja liitä se mihin ta-
hansa liitäntälevyn (CB) vapaana olevaan analogiseen tuloon.

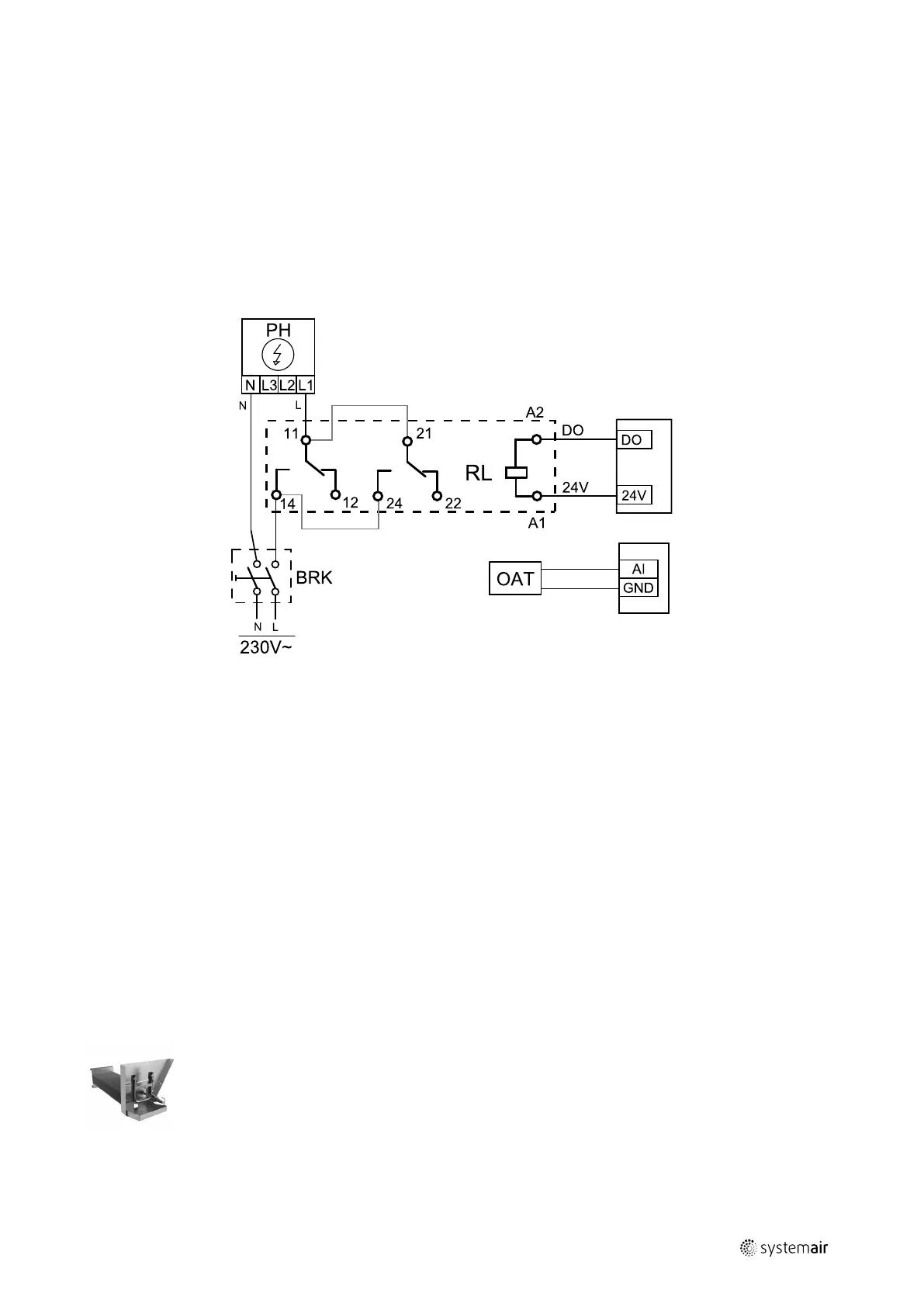

Kuva 15 Etulämmittimen konfigurointi
Määrittely
1. Siirry Huolto valikkoon
2. Syötä salasana (oletussalasana 1111)
3. Siirry Komponentit-valikkoon, valitse Lisäsäädin-valikko ja määritä Lisäsäätimen tila -asetukseksi Etu-
lämmitin. Etulämmittimen asetusarvo voidaan määrittää saman valikon kautta. Määritä tarvittaessa myös muut li-
säasetukset. Katso lisätiedot asennus- ja huolto-oppaasta.
4. Etulämmittimen liitäntöjen asetusten määrittäminen Siirry Huolto-valikkoon. Valitse Lähdöt-valikko. Valitse näky-
viin tulevan valikon DIGITAALINEN-välilehti. Valitse digitaalinen lähtö, johon etulämmitin on liitetty. Esimerkki: jos
lämmitin on liitetty liitäntälevyn DO3-liittimeen, valitse DIGITAALINEN LÄHTÖ 3 ja valitse sitten lähtötyyppivalikosta
Vaiheohjain Y4 lisäsäädin.
5. Määritä sisäinen ulkolämpötila-anturi lisäsäätimen lämpötila-anturiksi. Siirry Huolto-valikkoon. Valitse Tulot-valik-
ko. Valitse ANALOGINEN-välilehti. Valitse ANALOGINEN TULO 1 ja muuta Ulkolämpötila-anturi (OAT) -asetus
Lisäsäätimen lämpötila-anturi (ECT) -asetukseksi.
6. Kun olet määrittänyt anturin asetukset, valitse analoginen tulo, johon uusi kanavan lämpötila-anturi (OAT) on liitetty,
ja valitse Ulkolämpötila-anturi (OAT) -asetus.
11.3.3 Vesipatteri koneen sisällä
Laitteen sisään voidaan asentaa lämmityspatteri, joka liitetään lämmitysvesijärjestelmään.
2114807 | B003
