Lisävarusteet FI
• WH - lämminvesipatteri
• FPT - jäätymissuoja-anturi
• SAT - tuloilman lämpötila-anturi
• S - toimilaite venttiilille
• 1 - Ulkoilma
• 2 - Tuloilma
• 3 - Poistoilma
• 4 - Jäteilma
Komponentti/Tuote — Tuotenumero:
• Vesipatteri VTR 700 L (vesipatteri vasenkätiselle mallille) — 138101
• Vesipatteri VTR 700 R (vesipatteri oikeakätiselle mallille) — 141101
• RVAZ4 24A Toimilaite 0-10V (S) — 9862
• ZTV 15-1,6 2-tieventtiili— 9824
• ZTR 15-1,6 3-tieventtiili— 9673
Asennus ja kytkennät
1. Irrota tulppa ja asenna jäätymissuoja-anturi. Levitä tiivistettä anturin kierteisiin.
2. Asenna lämmityspatteri laitteen sisään. Kytke putket, 2/3-tieventtiili ja toimilaite.
Tärkeää
Älä käytä 24V DC lähtöä liitäntäkotelosta venttiilin toimilaitteelle
3. Kytke toimilaite (S) mihin tahansa analogiseen lähtöön.

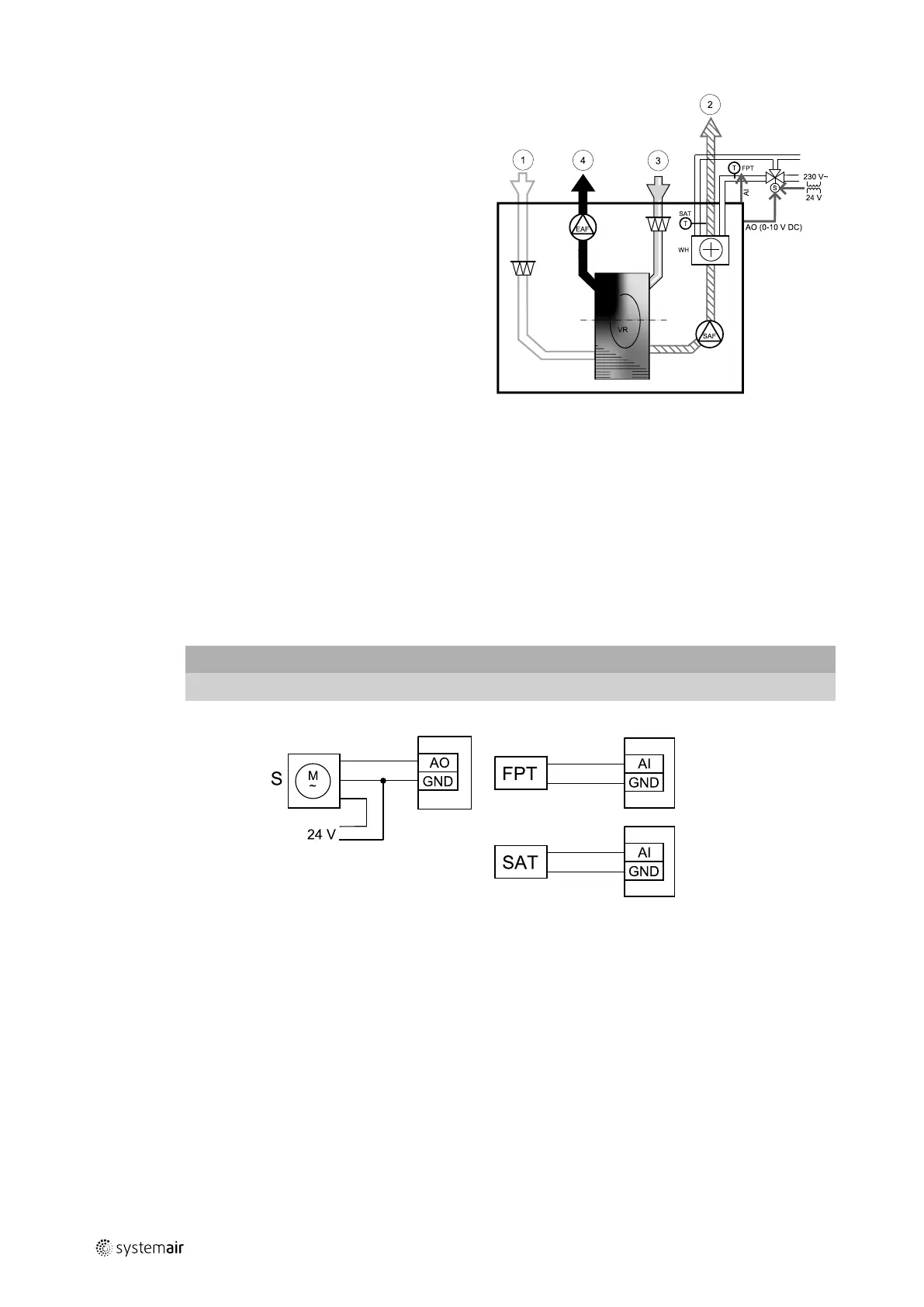

Kuva 16 Lämminvesipatterin kytkennät
Määrittely
1. Siirry Huolto valikkoon
2. Syötä salasana (oletussalasana 1111)
3. Aktivoi toimilaite. Siirry Komponentit valikkoon, valitse Lämmitin valikko ja valitse tyyppi Vesi. Valitse toimilait-
teen jännitetyyppi. Tee lisäasetukset tarvittaessa.
4. Määritä kanavalämmittimen liitäntä. Siirry Huolto valikkoon. Valitse Lähdöt valikko. Seuraavassa valikossa valitse
ANALOGINEN -välilehti. Valitse analoginen lähtö, johon kanavalämmitin on kytketty. Esimerkiksi, jos liitäntälevyllä se
on kytketty AO3:een, valitse ANALOGINEN LÄHTÖ 3 ja valitse Y1 Lämmitys
5. Määritä jäätymissuoja-anturi. Siirry takaisin Tulot valikkoon. Valitse ANALOGINEN välilehti. Valitse analoginen tulo,
johon jäätymissuoja-anturi on kytketty. Esimerkiksi, jos liitäntälevyllä se on kytketty AI6:een, valitse ANALOGINEN
TULO 6 ja valitse tyypiksi Jäätymissuojan lämpötila-anturi.
6. Kanavalämmitin (lämminvesi) ja sen komponentit on nyt konfiguroitu.
