| Elanslutning

7 Elanslutning

SAVE VTR 700 levereras med all invändig kabeldragning färdig.

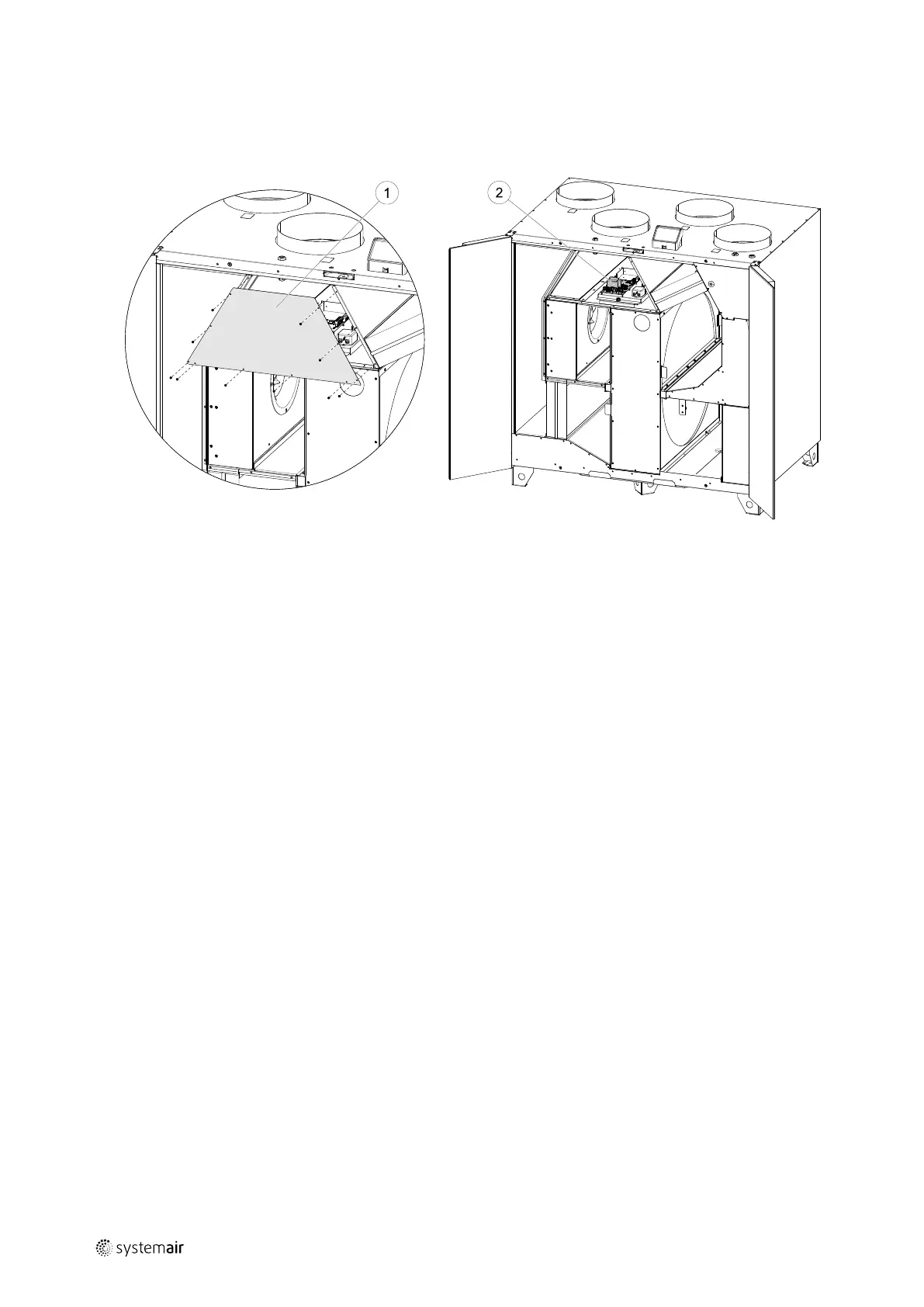

Kopplingsboxen sitter på backsidan av täckplattan (pos. 1). Huvudkretskort (pos. 2) kan lätt tas ut ur aggregatet.

Fig. 6 Position av huvudkretskortet

7.1 Huvudkortets planritning

SAVE VTR 700 har inbyggd styrning och invändiga kablar.

Figuren visar huvudkretskortet. Närmare uppgifter finns i elschemat.

2114801 | B003
