SV
Elanslutning |
69

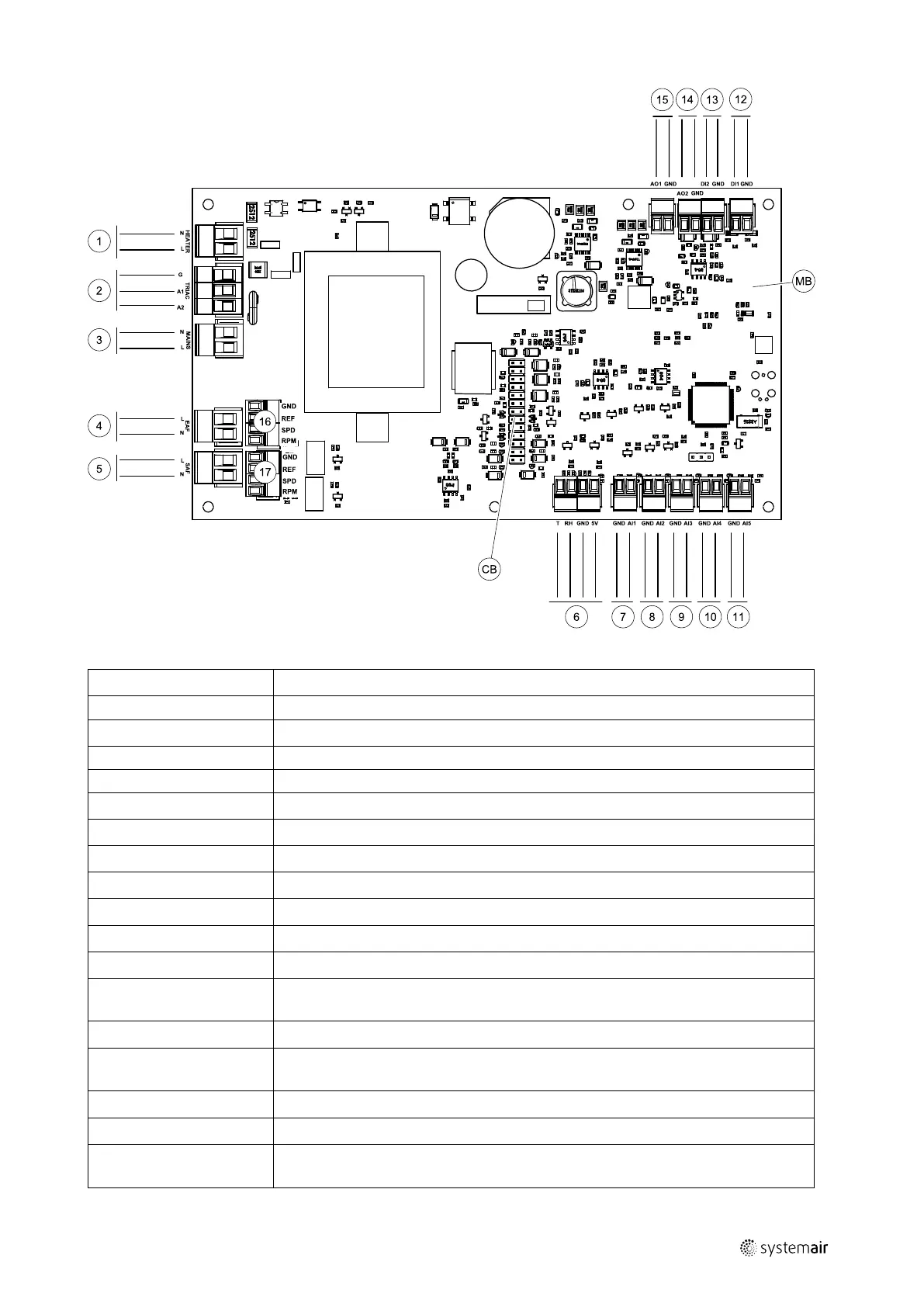

Fig. 7 Huvudkretskortet anslutningar
Pos.
Beskrivning
MB
Huvudkretskort
CB
Anslutning till extern kopplingsbox
1
Plintar för värmare
2
Plintar för en TRIAC
3
Plintar för nätanslutning
4
Plintar för strömförsörjning av frånluftsfläkt
5
Plintar för strömförsörjning av tilluftsfläkt
6
Plintar för intern relativ fuktighet/ temperaturgivare
7
Analog ingång 1 - Uteluftsgivare
8
Analog ingång 2 - Tilluftsgivare
9
Analog ingång 3 - fritt konfigurerbar
10
Analog ingång 4 - fritt konfigurerbar/överhettningstemperaturgivare (för aggregat
med värmare)
11
Analog ingång 5 - fritt konfigurerbar
12
Digital ingång 1 - Rotationsvakt (givare (VSR-, VT- aggregat)/Dämparsignal (VTC-
aggregat)
13
Digital ingång 2 - fritt konfigurerbar/fläktkåpa (VTR 150/K-aggregat)
14
Analog utgång 2 - fritt konfigurerbar/elvärmarregulator (VTC 700-aggregat)
15
Analog utgång 1 - Rotor för värmeväxlare (VSR, VTR-aggregat)/Spjällreglering (VTC-
aggregat)
