102
| Tillbehör
SV
• CB 250-3 ,0 230 V/1 kanalvärmare - 5385
• CB Förvärmares anslutningssats — 142852
Installation och anslutning
1. Installera elektrisk förvärmare (ELH) med minst 100 mm avstånd från luftbehandlingsaggregatet i uteluftskanalen.
Relä (RL) används för att reglera förvärmaren. Anslut relä till valfri ledig digital utgång på anslutningskortet (CB).
2. Anslut förvärmare (ELH) och strömförsörjning till relä (RL). Brytare (BRK) finns inte med i förpackningen och måste
beställas separat. Denna måste installeras.
3. Installera en kanaltemperaturgivare (OAT) innan elektriska förvärmaren på enhetens utsida och ansluta den till vilken
som helst ledig Analog ingång på anslutningskortet (CB).

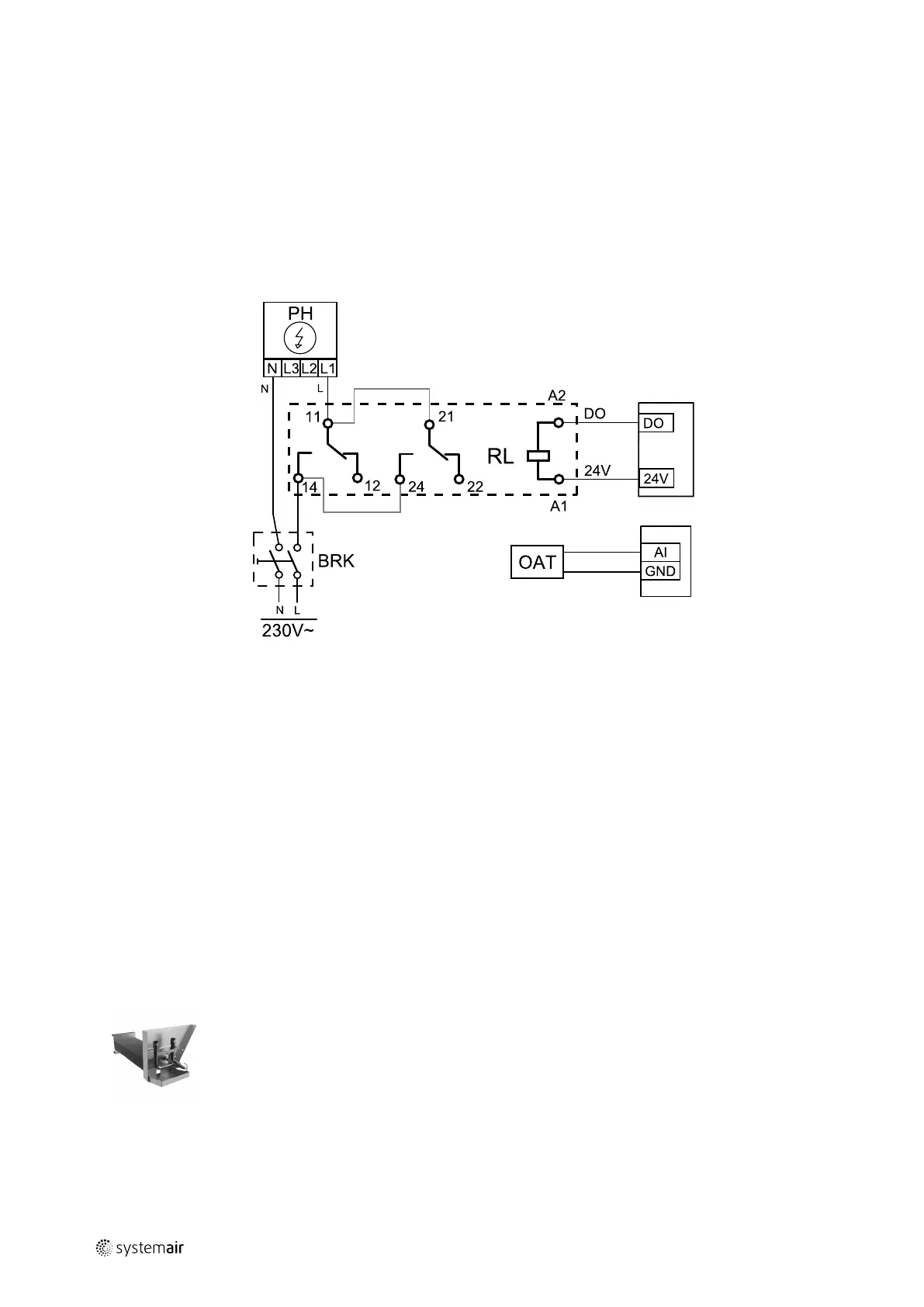

Fig. 15 Förvärmaranslutningar
Konfiguration
1. Gå till servicemenyn .
2. Ange lösenord (standard 1111)
3. Gå till menyn komponenter, välj menyn Extra kontroll och välj Extra regulator inställning som Förvärma-
re. Förvärmarens börvärde kan ställas in i samma meny. Ställ in andra avancerade inställningar om det behövs. Läs
“Installation och service” handbok för mer information.
4. Konfigurera anslutning av förvärmning. Gå till servicemenyn. Välj menyn utgångar. I nästa meny välj DIGITALA
utgångar. Välj den digitala utgång som förvärmaren är ansluten till. Exempelvis, om den ansluts till DO3 på anslut-
ningskortet, så väljer du sedan DIGITAL UTGÅNG 3 och välj Stegkopplare Y4 extra regulator från listan.
5. Konfigurera intern utetemperatursgivare som extra regulator temperaturgivare. Gå till servicemenyn. Välj in-
gångsmenyn. Välj ANALOG. Välj ANALOG INGÅNG 1 och ändra dess inställningar från Uteluftstemperaturgiva-
re (OAT) till Extra regulator temperaturgivare (ECT).
6. När givares konfiguration är ändrad, välj den Analog ingång, som den nyligen installerade kanaltemperaturgivaren
(OAT) är ansluten till, och konfigurera den som Uteluftstemperaturgivare (OAT).
11.3.3 Intern eftervärmare, vatten
En eftervärmare för värmevatten kan installeras inuti enheten och anslutas till värmesystemet.
2114801 | B003
